Hello à tous!

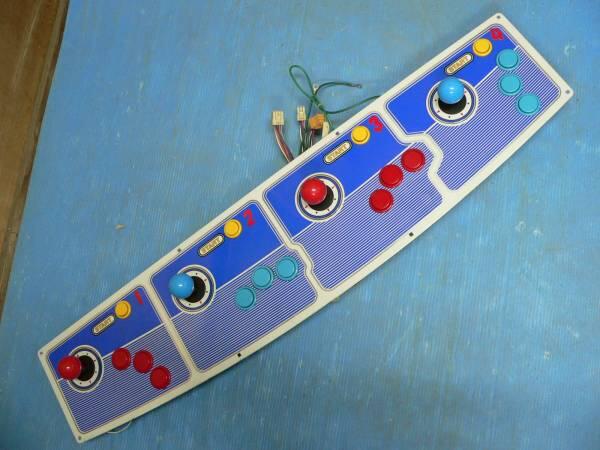

J'ai choppé mon panel 4 joueurs pour ma sega swing ainsi que TMNT en 4P.

Je suis en train de voir avec FrancoB pour qu'il me fasse un loom aux petits oignons
avec adapt 4p pour les jeux konami, taito F3 etc.

Cependant il aurait besoin du manuel de la borne pour les pinouts.

Je ne trouve rien sur le net, vous sauriez où trouver ça?

Amano particulièrement.

Tu as essayé de demander à Andy Geezer ?

Nop connaît pas ce monsieur, il fait quoi?

Des Fatales Furies

Essaye de voir avec Kaneda
http://www.neo-arcadia.com/forum/viewto ... 14&t=40293" onclick="window.open(this.href);return false;

http://triplemoonstar.brinkster.net/theshed/" onclick="window.open(this.href);return false;

C'est LE spécialiste Sega pour l'arcade.

Mp envoyé à Kaneda, je vais aussi tenter la piste Andy Geezer!

Merci les gars

Avec tes âneries, tu me donnes envie d'une Swing.

Bah je serai pas prêt à faire le pas mais d'y avoir joué j'ai trouvé la borne assez agréable. Curieux de voir ça en 4 players.

Je vérifierai mais j'ai peut-être la notice de la Swing.

Au passage, le panel fait quelle largeur ?

En théorie c'est pas 2 panels scindés?

En 2 joueurs, oui, mais Sega a vendu la borne pour sa capacité (optionnelle) de passer officiellement à un panel 3 ou 4 joueurs, avec l'écran incurvé pour l'angle de vision, etc.

Mon panel 2 joueur est tout ce qu'il y a de plus officiel et il est d'un bloc aussi.

J'ai récupéré la notice, tu as besoin de savoir quoi exactement ?

Apparemment, Franco a besoin de savoir comment sont câblés les connecteurs AMP pour faire des harness P3 et P4
donc les pinouts des connecteurs AMP

Tu devrais le scanner Amano si tu en as la possibilité. Il est pas courant ce manuel.

Si un jour je me motive oui pourquoi pas. On pourrait stocker le fichier ici ?

@Doufteu : selon le Wiring Diagram c'est :

1- Start
2- Right
3- Left
4- Up
5- Down
6- A
7- B
8- C
9- Gnd
