Pinout shotgun Crypt Killer

[Kretinou]

Une question concernant la manière de connecter des shotguns sur une PCB Crypt Killer.

Les shotguns se présentent ainsi :



Les CN 5 pins des 3 players de la PCB sont comme ça :



Je suppose que dans la borne il doit y avoir une carte relais ou un convertisseur ?

Enfin bon, là n'est pas tellement la question. Sur le net, j'ai pu trouver le pinout de tout ça :

Notes:
- CN6, CN7, CN8: For connection of guns.
- CN3 : For connection of extra controls/buttons.
- CN14: For connection of additional speaker for stereo output.
- 68000 clock: 8.000MHz
- Vsync: 60Hz
+ CN6/7/8 - 5-pin connector for guns. All 3 connectors are wired the same.
+ Pinout is...
+ 1- gun opto
+ 2- ground
+ 3- trigger
+ 4- +5v
+ 5- reload (see below)
+
+ The Crypt Killer shotguns have 6 wires coming out of the gun.
+ The wire colors and connections are....
+ Black - Ground; joined to CN6/7/8 pin 2
+ Red - +5v; joined to CN6/7/8 pin 4
+ Yellow - Gun opto; joined to CN6/7/8 pin 1
+ White - Trigger; joined to CN6/7/8 pin 3
+ Purple - Reload; joined to CN6/7/8 pin 5
+ Grey - Reload ground; this wire must be joined to any ground for the reload to work

Du coup, si je dois dégager les 3 connecteurs pour un connecteur JST 5 pin femelle, vous auriez une idée comment connecter tout le bordel ? Comment passer de 6 pins à 5 ?

Edit : je suppose que je devrai faire rentrer 2 masses du gun dans le même pin ?

[DracoeL]

Les 3 connecteurs sont les connecteurs d'origine?
En tout cas les guns de carnevils semblent compatibles
http://www.ebay.com/itm/ADAPTER-HARNESS ... SwAYtWP8z8" onclick="window.open(this.href);return false;

[Kretinou]

oui les 3 connecteurs sur les guns sont tous les mêmes, 3 x 2 pins. C'est pour ça que je suppose qu'il doit y avoir un truc entre les guns et la PCB. Je suppose que c'est pour faciliter l'entretien/changement des shoguns.

Pour les guns de Carnevil, c'est des shoguns de marque Midway, orange; moches.

Les Konami ont plus de chien

[DracoeL]

Je pense que le gun a été modifié déjà ... pour fonctionner sur un autre jeu je pense.
Quand je regarde d'autres photos de guns ils ont tous le connecteur 5pins.
http://www.tvspels-nostalgi.com/Bilder/ ... un_red.jpg
http://www.tvspels-nostalgi.com/Bilder/ ... _green.jpg on voit qu'il y a encore le "bois" autour, donc je pense que c'est d'origine.

Quand à la sub-board, elle semble n'être que pour la vidéo.

Sinon il y a quels autres jeux sur la même famille de PCB?
EDIT - OK il y en a pas d'autre sur ce GQ system ^^'.

[Kretinou]

Bah sur 3 guns que j'ai reçu, y a aussi du bois ( ) et les mêmes triples connecteurs. Je dois encore recevoir un 4ème shotgun et il sera aussi avec triple connecteurs.

2 solutions possibles :

Il existe 2 modèles de borne dédiée, la version pauvre et la version deluxe.

Ceci pourrait expliquer la différence des connecteurs surtout lorsque tu vois la taille de la deluxe. La sub-board est uniquement pour la version deluxe avec un écran particulier.

http://www.gametronik.com/site/rubrique ... 826902.jpg" onclick="window.open(this.href);return false;
http://flyers.arcade-museum.com/flyers_ ... 016102.jpg" onclick="window.open(this.href);return false;

Au passage si quelqu'un sait où je peux commander les JST ou a la référence du connecteur que je puisse les prendre chez http://www.distrelec.ch/" onclick="window.open(this.href);return false;.

[DracoeL]

Ou 3eme solution : un kit de conversion sur bornes midway ou atari?

[GAycrade]

et en cherchant le manuel des bornes de ce gun t'as pas d'infos ?

bisou

G-A

[Kretinou]

Si mais pas spécialement sur les guns

[GAycrade]

Si mais pas spécialement sur les guns

A dommage ça pouvait être une bonne piste ...


Bisou


G-A

[DracoeL]

Franchement tu ouvres un gun et tu saura très vite à quel fil est relié quoi, les guns c'est assez simple à démonter d'une manière générale.

[mpatou]

CryptKiller.pdf

Du coup, si je dois dégager les 3 connecteurs pour un connecteur JST 5 pin femelle, vous auriez une idée comment connecter tout le bordel ? Comment passer de 6 pins à 5 ?

Edit : je suppose que je devrai faire rentrer 2 masses du gun dans le même pin ?

Je pense que tu as trouvé comment faire avec ton dessin : tu relies les 2 masses (générale et reload ensemble), et le reste point par point. Le reload semble être un bouton comme les autres, juste sa forme qui change un peu. Au fait, tu as trouvé la PCB?

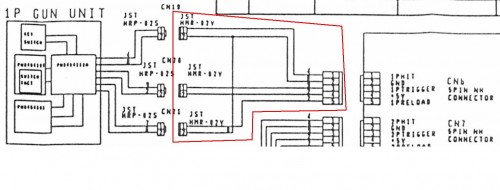

EDIT : Je viens de regarder la notice du jeu, le schéma de la dernière confirme ton hypothèse : il faut effectivement relier la masse du RELOAD et la masse générale pour chaque gun, et toutes deux sont connectées ensemble (par l'intermédiaire de ce qui semble être un adaptateur se trouvant vraisemblablement dans la borne) à la broche 2 pour chacun des connecteurs CN6-7-8.

[DracoeL]

Tu n'aura plus des guns "originaux" moi j'dis ça ...

[DracoeL]

Spotted

Franchement [...]

Mot que j'utilise quand je ne réfléchis pas avant de parler.
Le reste de ma phrase le prouve -.-'.
Soz'

[Tronky]

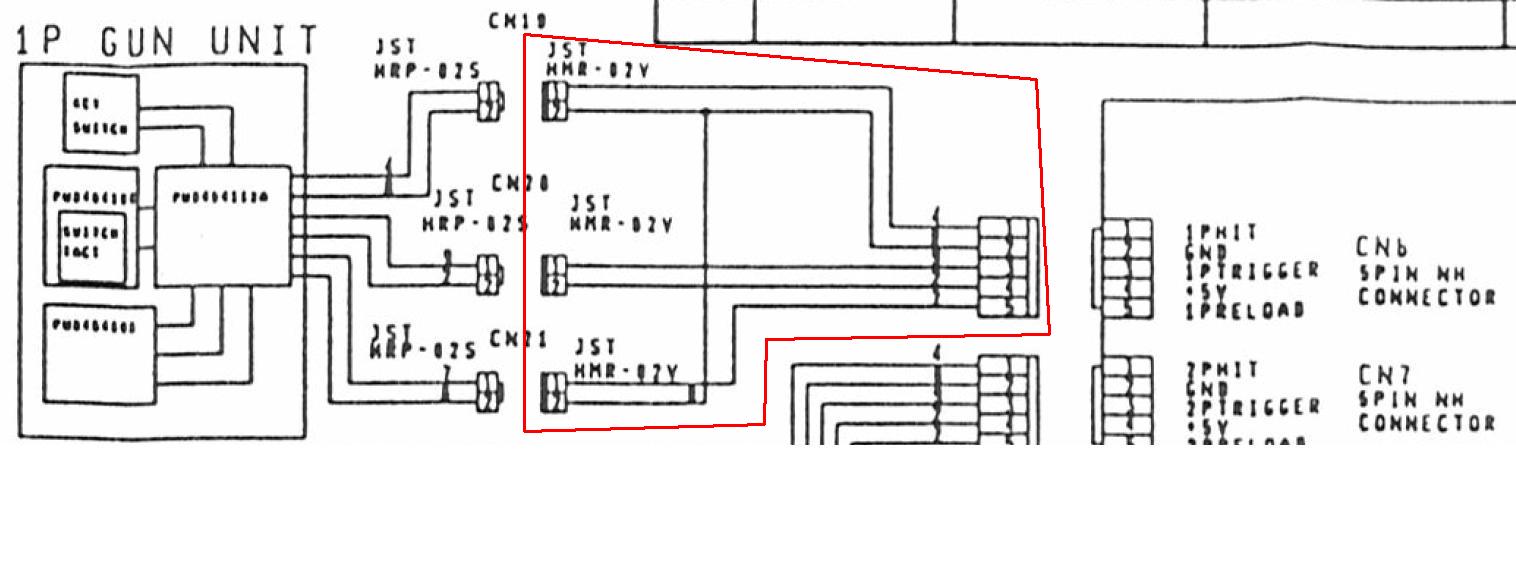

Il ne te manque rien si ce n'est le câblage pour relier le gun à la pcb (en rouge sur le schéma)

ZOOM suffisamment sur le schéma (400%) les repères 1 et 2 des jst 2 pôles apparaitrons idem côté jst 5 pôles (repères 1,2,3,4,5)...
le code couleur des fils est en bas à gauche du cartouche les numéros sont représentés sur les fils...

[Tronky]

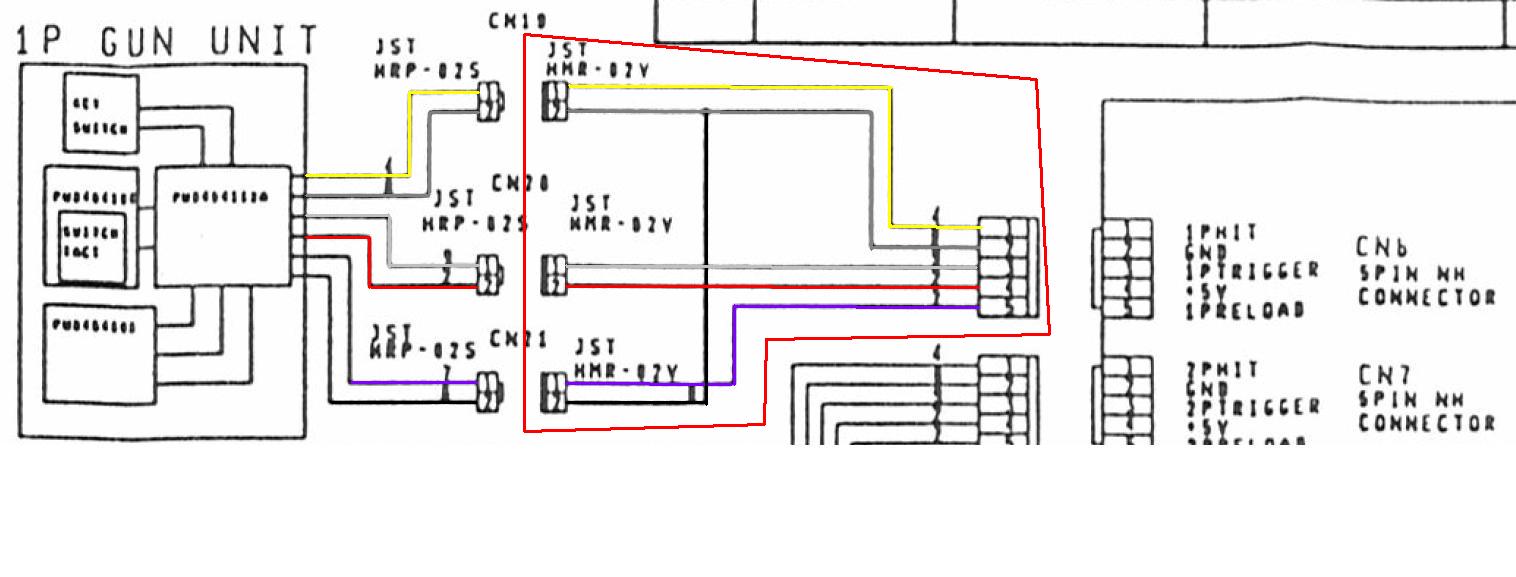

Je t'ai fait la correspondance avec les codes couleurs
violet 7
noir 0
jaune 4
gris 8
rouge 2
blanc 9

noir et gris sont pontés.

[Kretinou]

Nickel, Merci Tronky
