Pana Twin English translation manual

[Tronky]

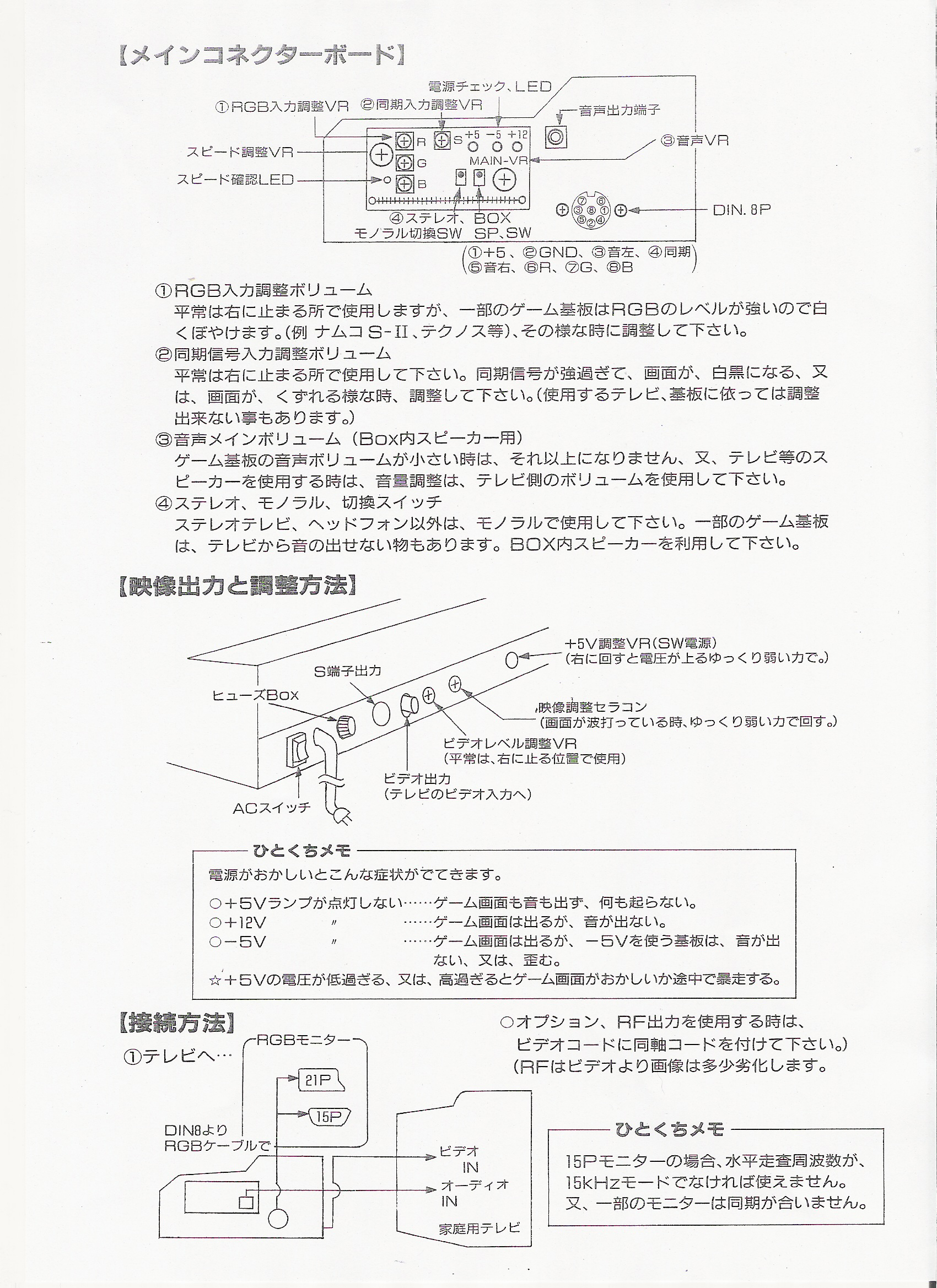

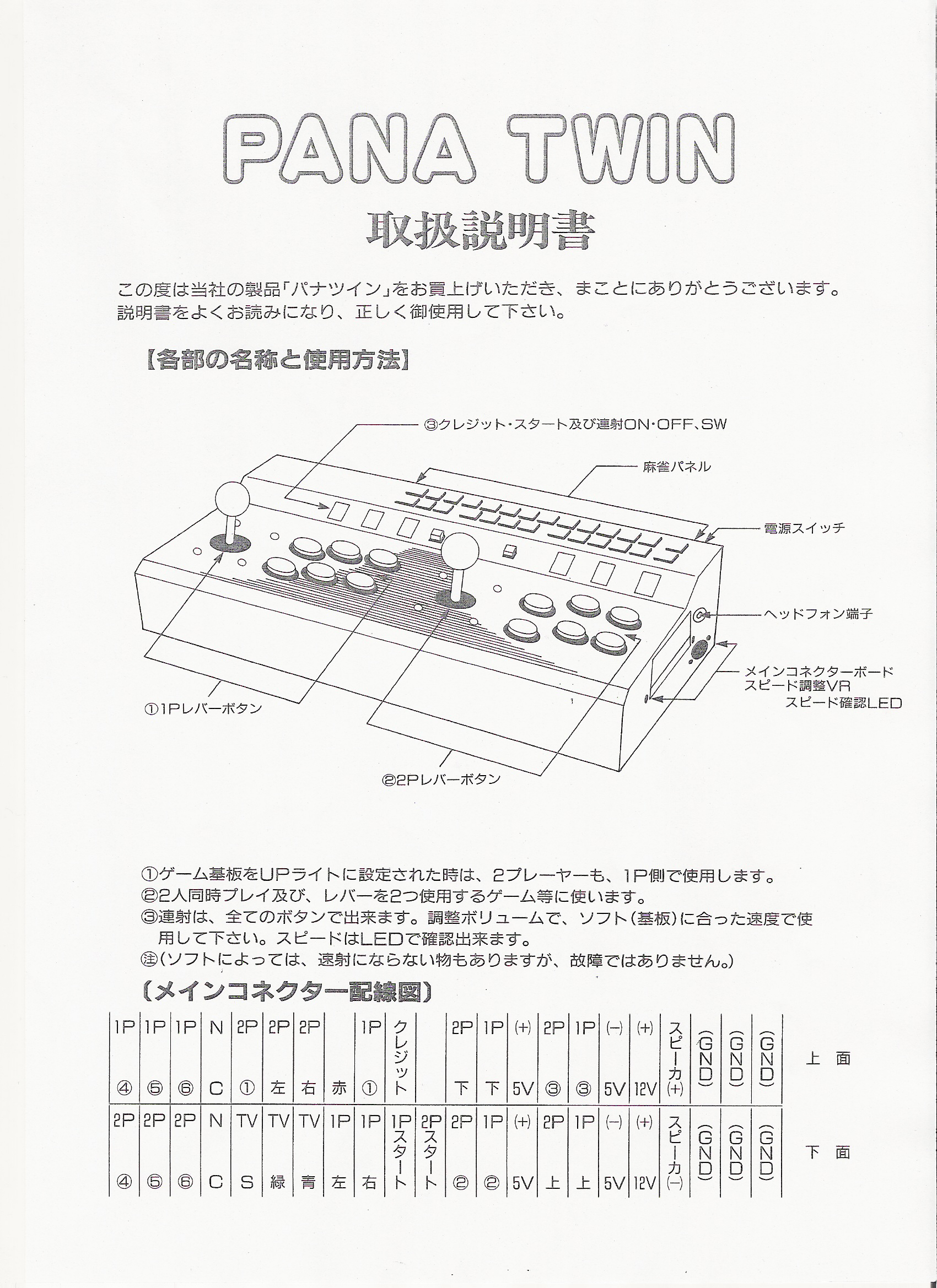

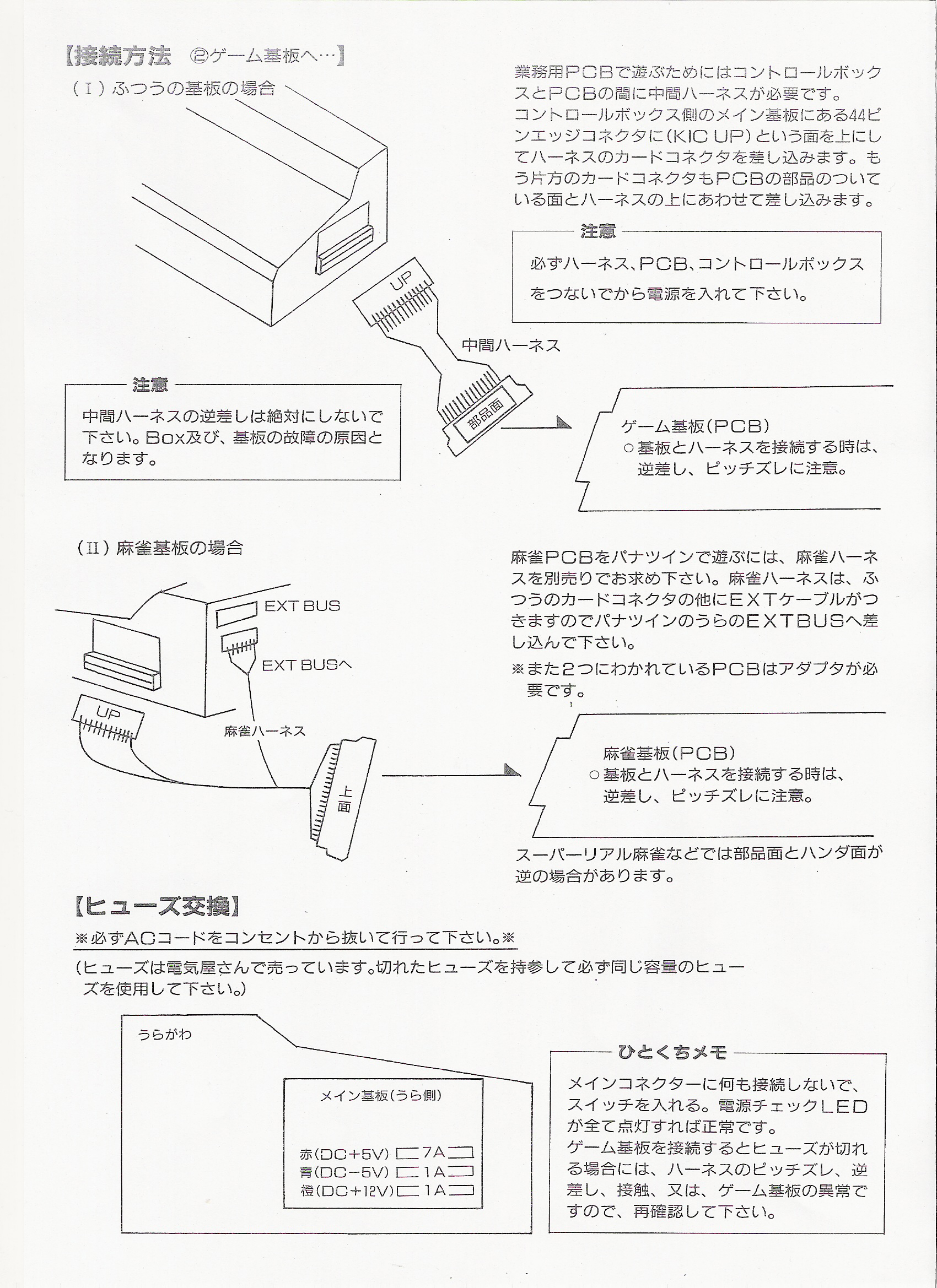

Pana Twin Japanese manual : (Arcade Otaku source)

Pana Twin English translation manual :

PANA　TWIN　manual in English.pdf

Pana Twin pinout :

PANA TWIN PINOUT.pdf

Special thanks To Yoshihiko Kihara san.

[Kretinou]

Ha ça c'est bien cool ! Merci beaucoup de partager.

[ゴジラ]

Han excellent !

[Tronky]

Service les Zamis

Dites, sur mon Pana Twin Long (que j'aime) le potentiomètre céramique 映像調整セラコン（画面が波打っているとき、ゆっくり弱い力で回す）n'a pas d'effet sur l'image, il n'a pas de butée ni dans le sens horaire ou antihoraire. c'est comment sur le votre ?

[Kretinou]

Photo du potard stp

[Tronky]

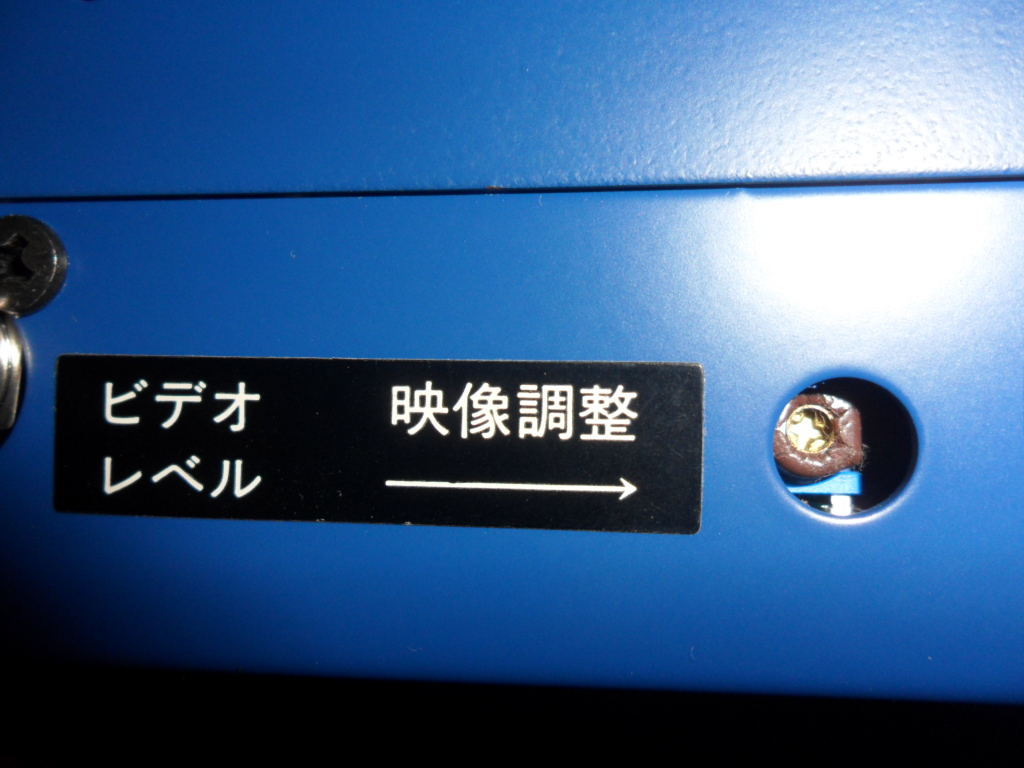

Celui là. situé face arrière entre sortie vidéo composite et le poti de réglage du +5V. (identifié VC1 sur la carte vidéo)

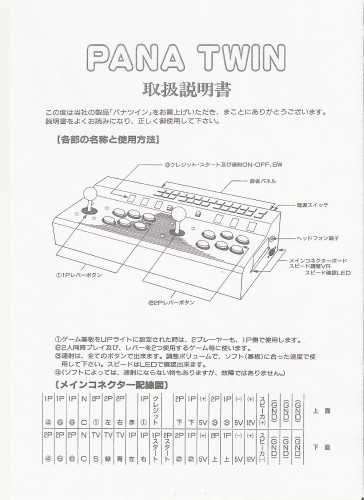

C'est curieux le Pana twin long dispose de la même carte vidéo que le PanaMP92 http://wiki.arcadeotaku.com/images/6/60 ... nals_1.JPG" onclick="window.open(this.href);return false;
Mais sur le Pana twin long le poti VR4 reste inaccessible de l'extérieure (tout comme les poti VR1, 2, 3) car dissimulé derrière l'étiquette ビデオレベル調整 le trou d'accès est bien présent pourtant.

[Kretinou]

Je regarde ça ce weekend
