CGA vers Scart

[Testabriel]

Yop,
entre 2 couches de vernis sur mes flipps, je retourne sur ma NUC.
Je vous explique le truc.
J'ai un écran plat sur la nuque...la NUC.
J'ai toute l'interface d'origine (io, ampli, alim) de la borne.
J'ai un convertisseur jamma to jvs, qui me permet de brancher des pcb jamma dans ma NUC.
J'utilise un convertisseur video cga to vga pour afficher l'image sur l'écran.
Evidemment l'image est pas top, j'ai donc récupérer mon ancien xrgb2, petit boitier magique qui transforme le 15khz en 31 khz AVEC scanline.
Le soucis c'est qu'il faur une source scart jap (bon j'ai l'adaptateur scart euro/jap).
Mon soucis c'est que j'aimerai transformer le signal cga (rgb dsub15) en scart.
Qqun aurait-il une idée de la bidouille?
Merci

[DracoeL]

Déjà qu'est ce que le SCART?

-C'est une péritel

Quels signaux sortent sur une peritel?

-RGB et composite

Quel signal veut tu récupérer sur la péritel?

- (placer votre réponse ici)

Il ne te reste plus qu'à chercher l'interface adapté : CGA -> RGB ou CGA -> Composite. Rassure toi, la plupart du temps elles font les 2 ^^.
J'ai l'impression que tu t'embrouilles dans ton usine à gaz ;o).
Cherches un écran de Tactile, ils sont en VGA, tu plug direct et tu retrouves un écran bombé ET cathodique avec SCANLINE d'origine ;o).

[Kretinou]

achète un VP30

[Tronky]

Je suis comme Draco je décroche un peu...
Tu peux récupérer les signaux RGB, GND vidéo et la sync directement au peigne jamma (convertisseur jamma to jvs dans ton cas) à l'aide de cet adaptateur en bleu chez arcade forge :

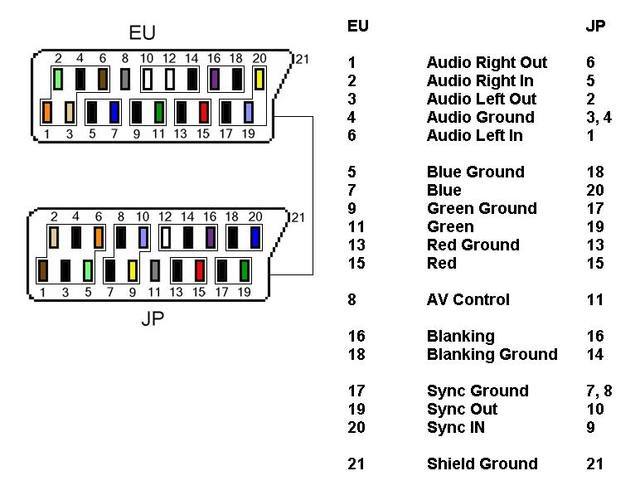

à l'autre extrémité tu connectes les fils R,G,B, GND vidéo et sync à une scart mâle suivant le standard jap ci-dessous :

Ton XRGB2 acceptera sans broncher le signal vidéo en directe de ta pcb.

[Testabriel]

Déjà qu'est ce que le SCART?

-C'est une péritel

Quels signaux sortent sur une peritel?

-RGB et composite

Quel signal veut tu récupérer sur la péritel?

- (placer votre réponse ici)

Il ne te reste plus qu'à chercher l'interface adapté : CGA -> RGB ou CGA -> Composite. Rassure toi, la plupart du temps elle font les 2 ^^.
J'ai l'impression que tu t'embrouilles dans ton usine à gaz ;o).
Cherches un écran de Tactile, ils sont en VGA, tu plug direct et tu retrouves un écran bombé ET cathodique avec SCANLINE d'origine ;o).

Disons que j'aimerai garder la borne en jvs, donc j'aimerai récupérer le signal vga en sortie du DB15 du jamma/jvs et le convertir en signal compatible avec une peritel (jap ou euro peu importe).
Sinon je gicle toute l'interface JVS et recâble tout en jamma.
