Petit tuto regroupant les informations nécessaires pour passer une Master System 2 dans votre borne.
Matériel nécessaire :
- Un fingerboard jamma,
- Un ampli vidéo (optionnel : THS7314, ou bien AD8073 ; voir topic de mpatou dessus),
- Un ampli son de votre fabrication ou un de chez starcab par exemple.

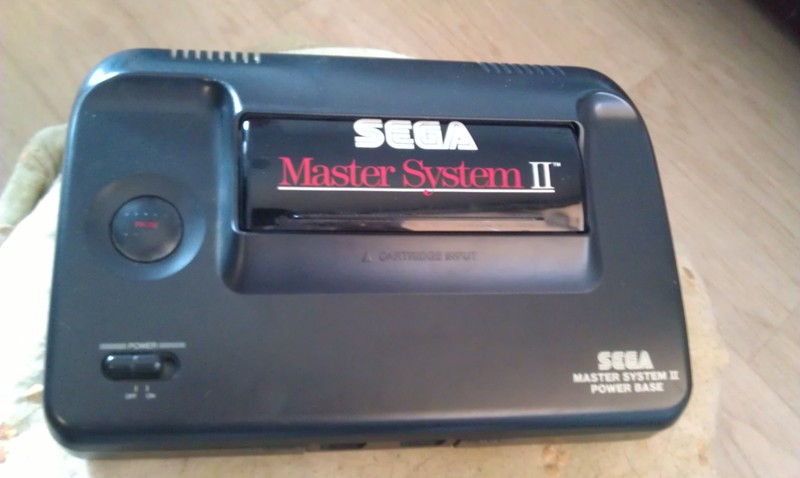

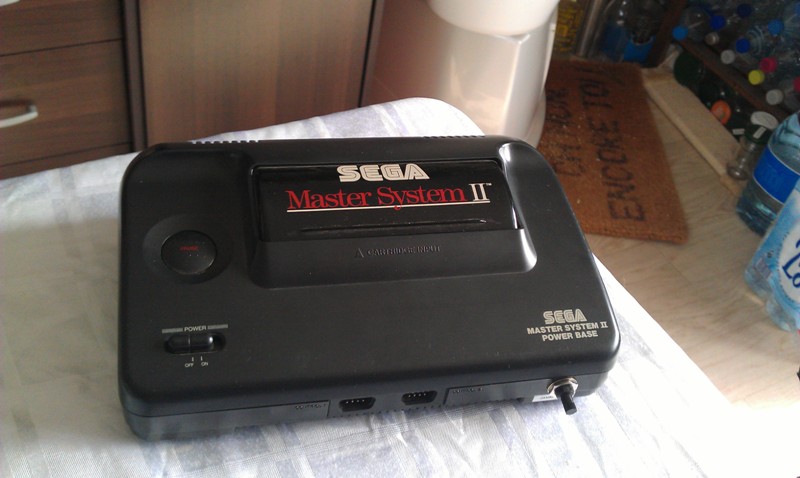

Libre à vous de travailler la coque de la master system, ou bien de la mettre à nue comme dans le tuto sur la megadrive. Pour le tuto présent, la Master System reste utilisable en tant que console de salon.
On va de suite passer l'étape de l'alimentation de la console : celle-ci peut être alimentée en 12V par le jamma ; il suffira de relier la masse et le 12V du jamma au jack d'entrée d'alim de la console.
PARTIE VIDEO ET SON

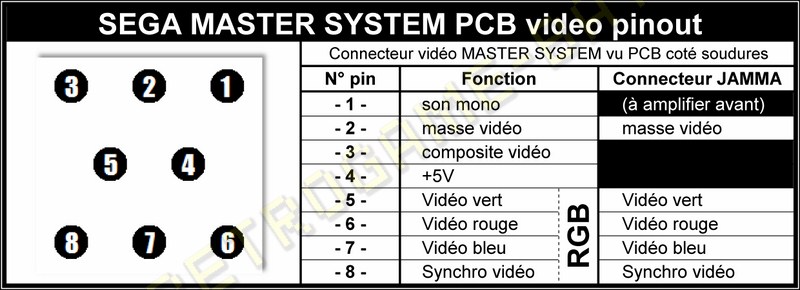

Voici le schéma venant de Retrogamebay ; je n'ai pas eu besoin d'ajouter de séparateur de synchro (LM1881N), mais il pourra s'avérer utile si vous avez des soucis de synchro sur votre borne. Pour la synchro, prendre le pin 8.

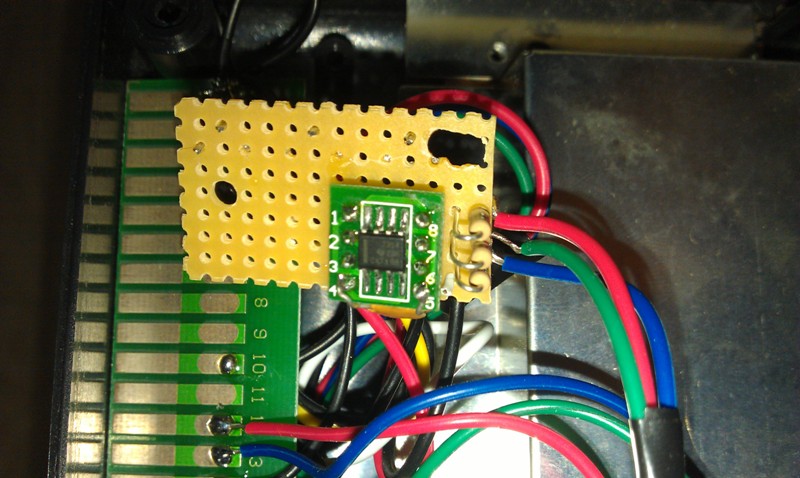

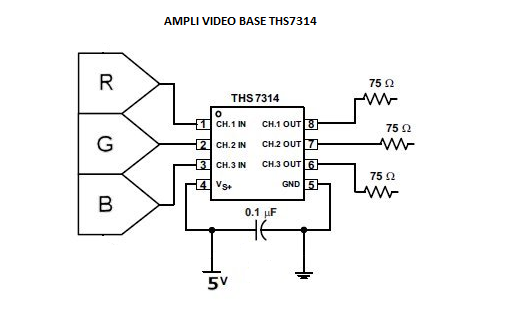

En option, vous pouvez rajouter un ampli vidéo ; en effet le signal RGB de la Master System est un peu faiblard. Vous pouvez par exemple passer par un THS7314 (qu'on trouve sur ebay pour pas cher), dont voici le schéma de montage :
Concernant le son, il faudra obligatoirement un ampli. Vous pouvez soit passer par un ampli mono tout fait de chez starcab par exemple, ou monter votre propre ampli sur la base d'un LM380N. Le schéma de montage est le suivant :
CONTRÔLES
C'est simple avec la Master System, pas besoin de hack pad ! Il suffit de repiquer les contrôles directement sur les sockets des manettes, sur la console et côté soudures :
Vous pourrez également, pour plus de commodités, repiquer le bouton Pause de la console pour le câbler sur le Start joueur 1 du jamma par exemple.
CABLAGES ET FINITION

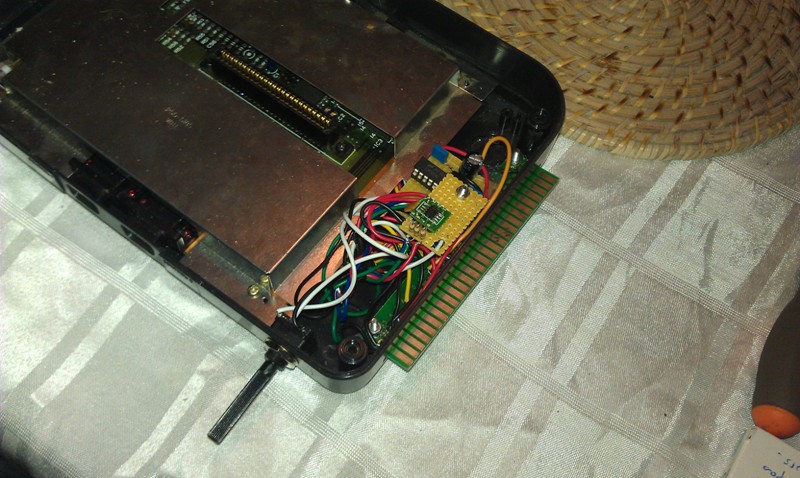

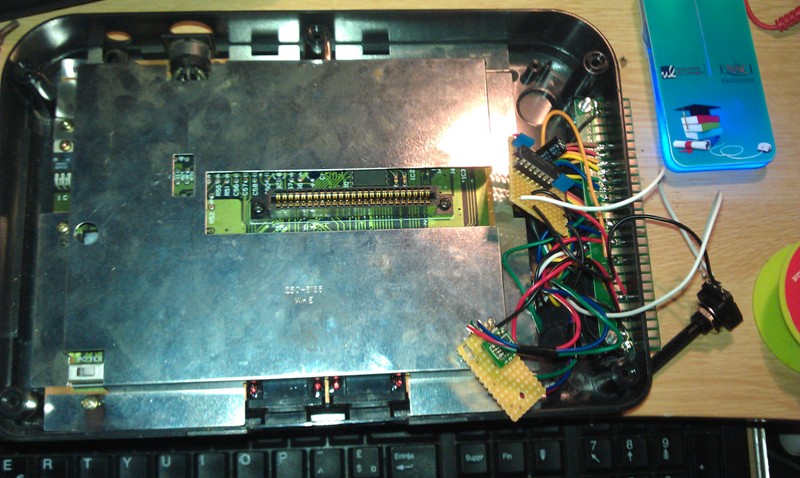

La console a l'avantage d'avoir de la place sur son côté droit, j'ai donc choisi cet endroit pour mettre le fingerboard jamma et pour tout câbler. Un peu de bidouille sera nécessaire pour loger les ampli son et vidéo.
