[WIP] Jaleco Pony Mark 3 Replica

[ゴジラ]

Ah les bornes, surtout les japs, qu'est-ce que je les aime...Et qu'est-ce qu'elles sont chères maintenant putain.

Souhaitant acquérir des bornes supplémentaires mais manquant un peu de place pour une nouvelle astro, j'ai d'abord jeté mon dévolue sur la jaleco pony mark 3 25. Mais bien sûr, cette borne se revend une fortune sur le marché de l'occasion.

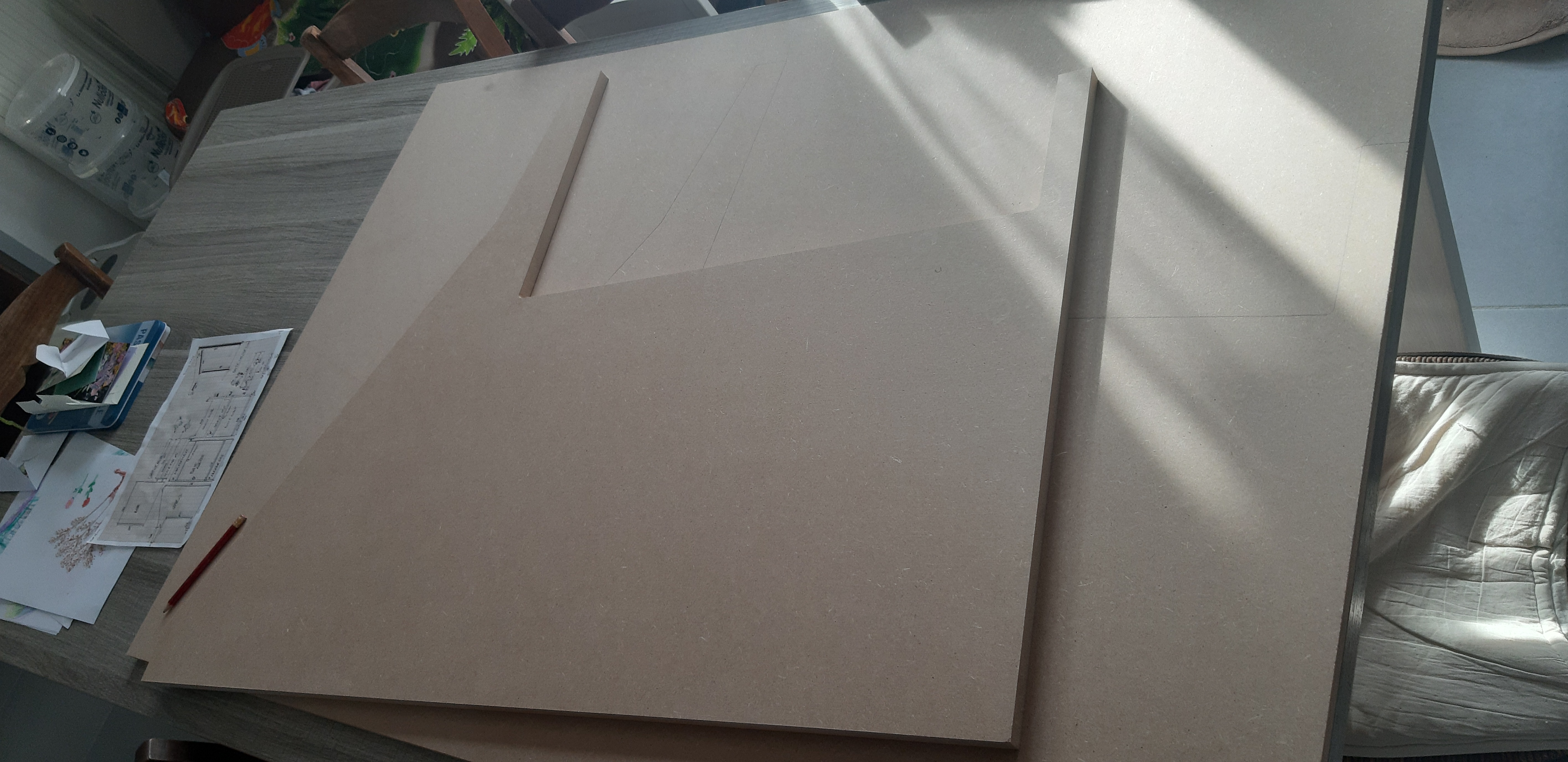

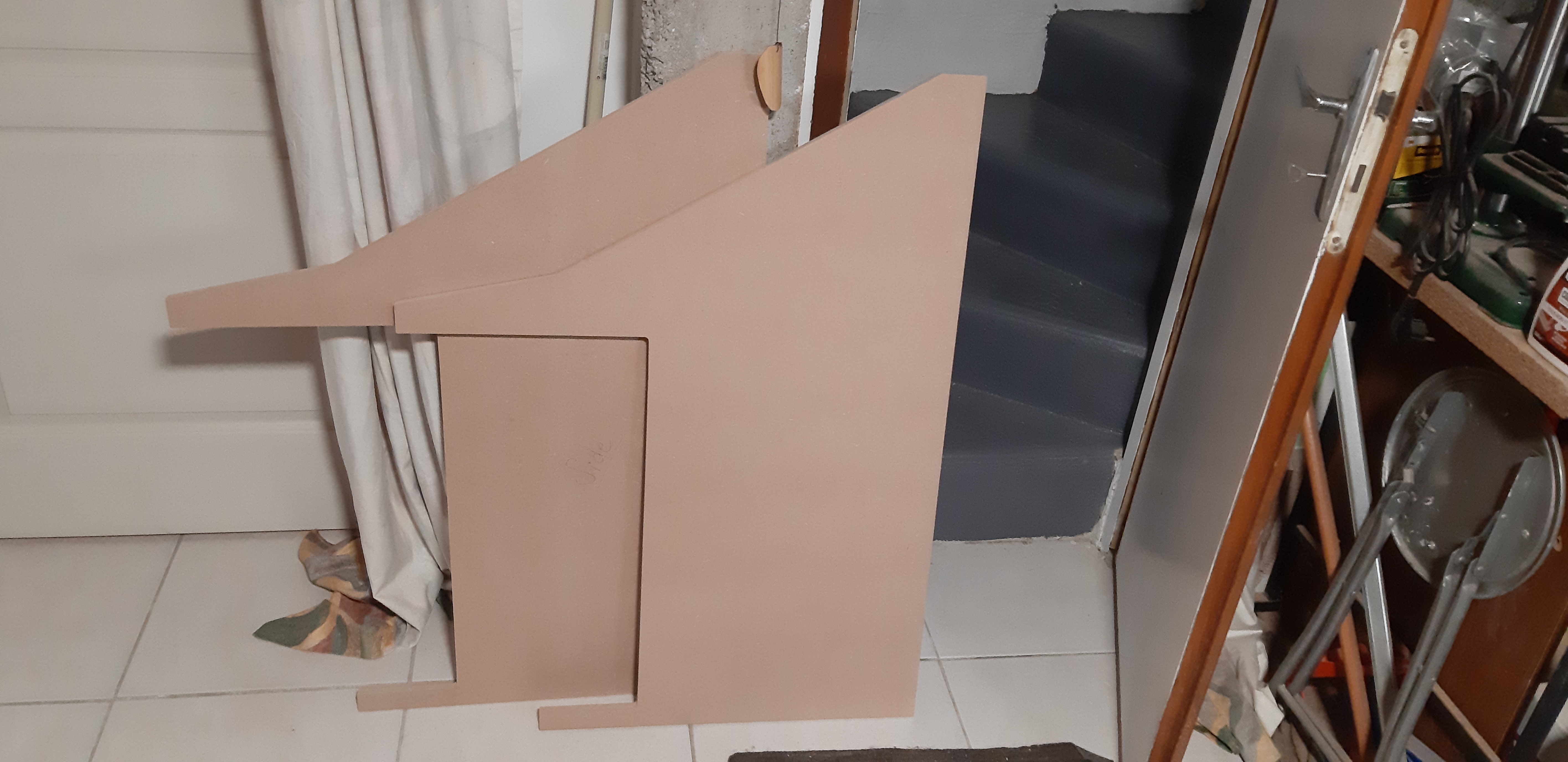

Après avoir vu le wip de Xintoth sur hfs, et après réflexions, j'ai décidé de me lancer aussi dans une réplique de cette borne, en mdf.

Si ça ressemblera le plus possible à la borne d'origine, j'ai quand même choisi de faire quelques adaptations :

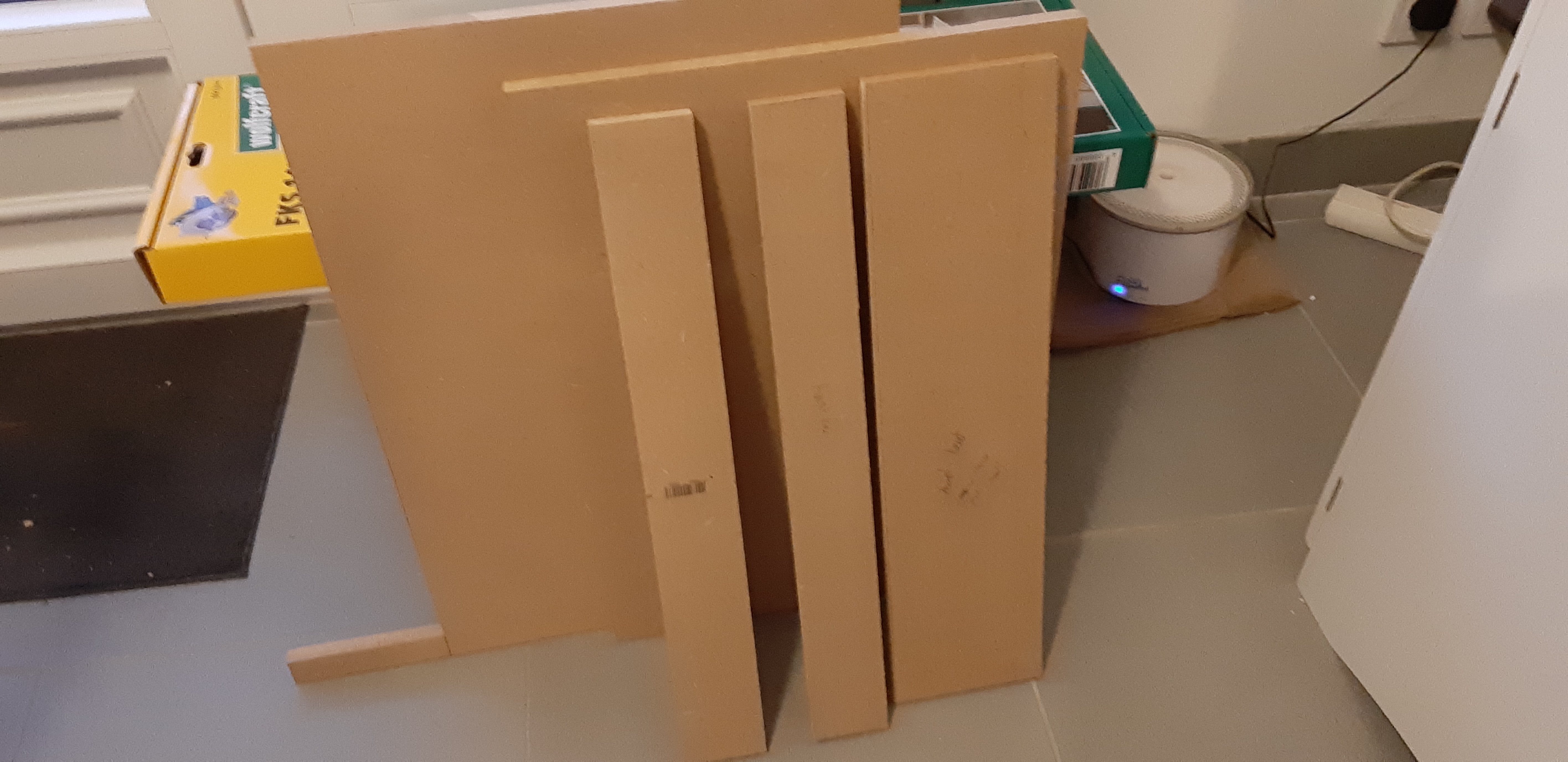

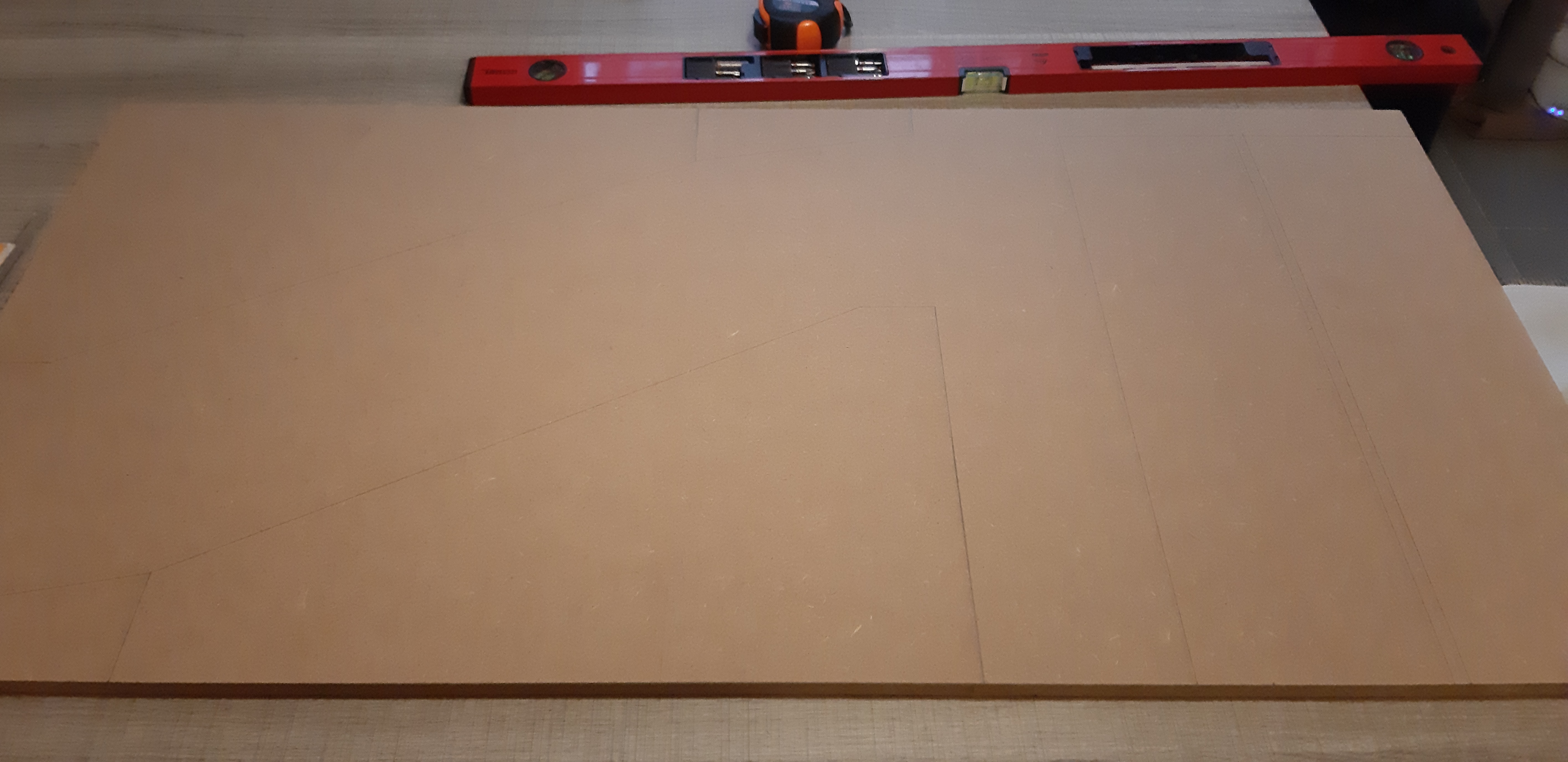

- Borne de 59cm de large (au lieu de 60cm pour l'originale, par choix par rapport à l'épaisseur de mdf choisie, soit 15 et 10mm)

- Ecran de 21 pouces, pour cela je vais choper des tv sur leboncoin, en choisissant un crt true flat pour faciliter l'intégration.

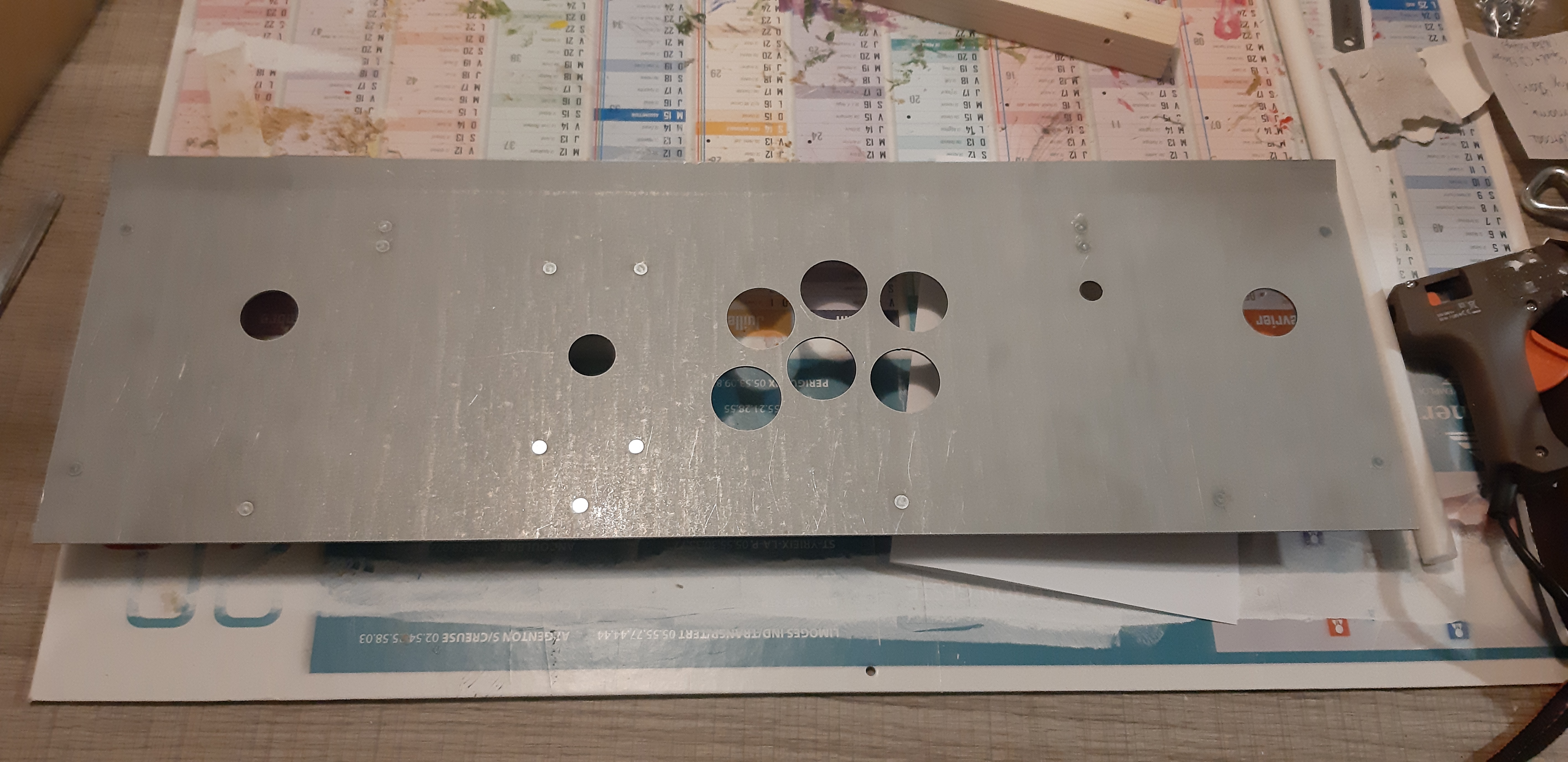

- Panel 6 boutons, avec un petit switch de config pour passer de en ligne à carré.

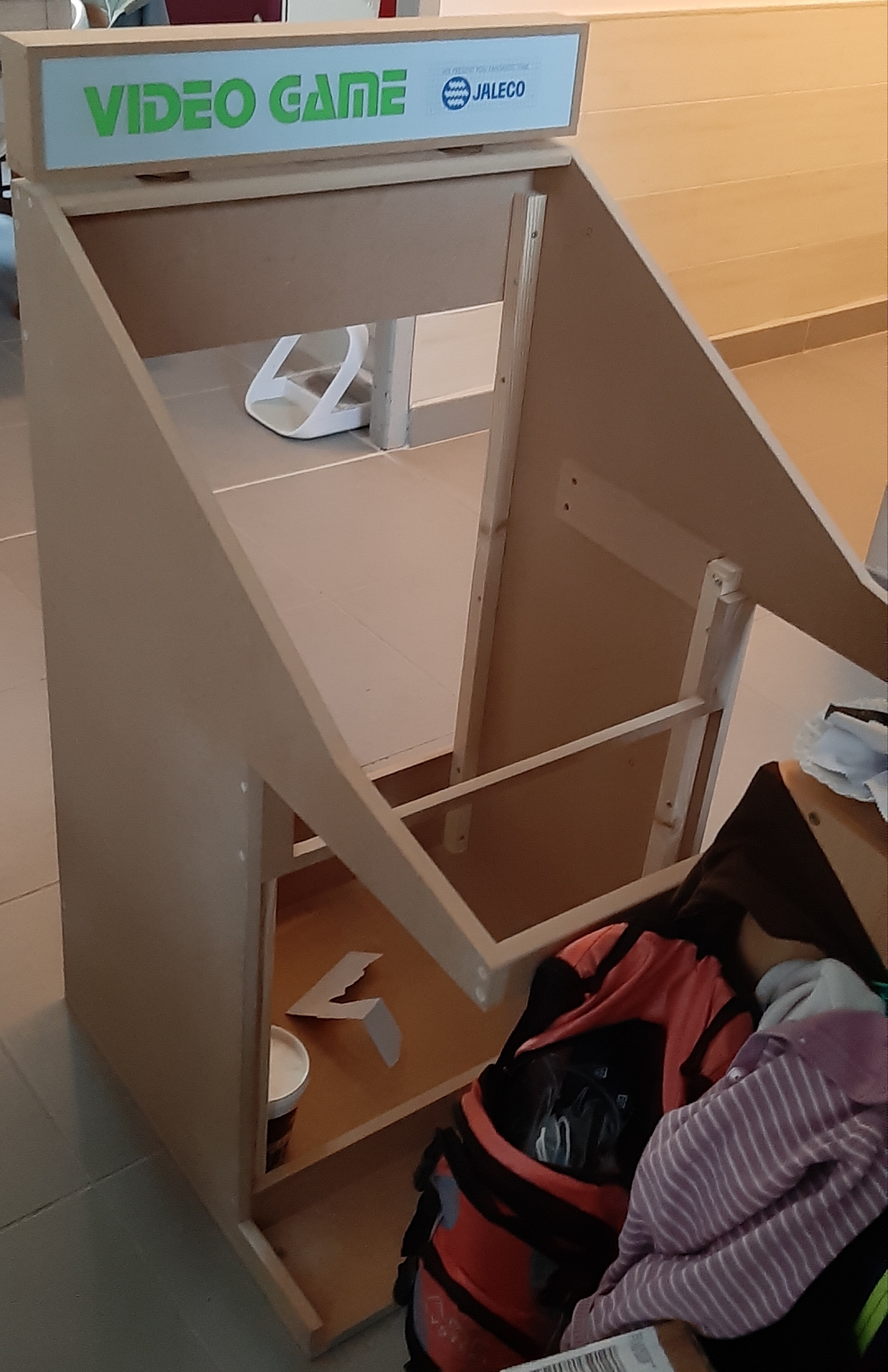

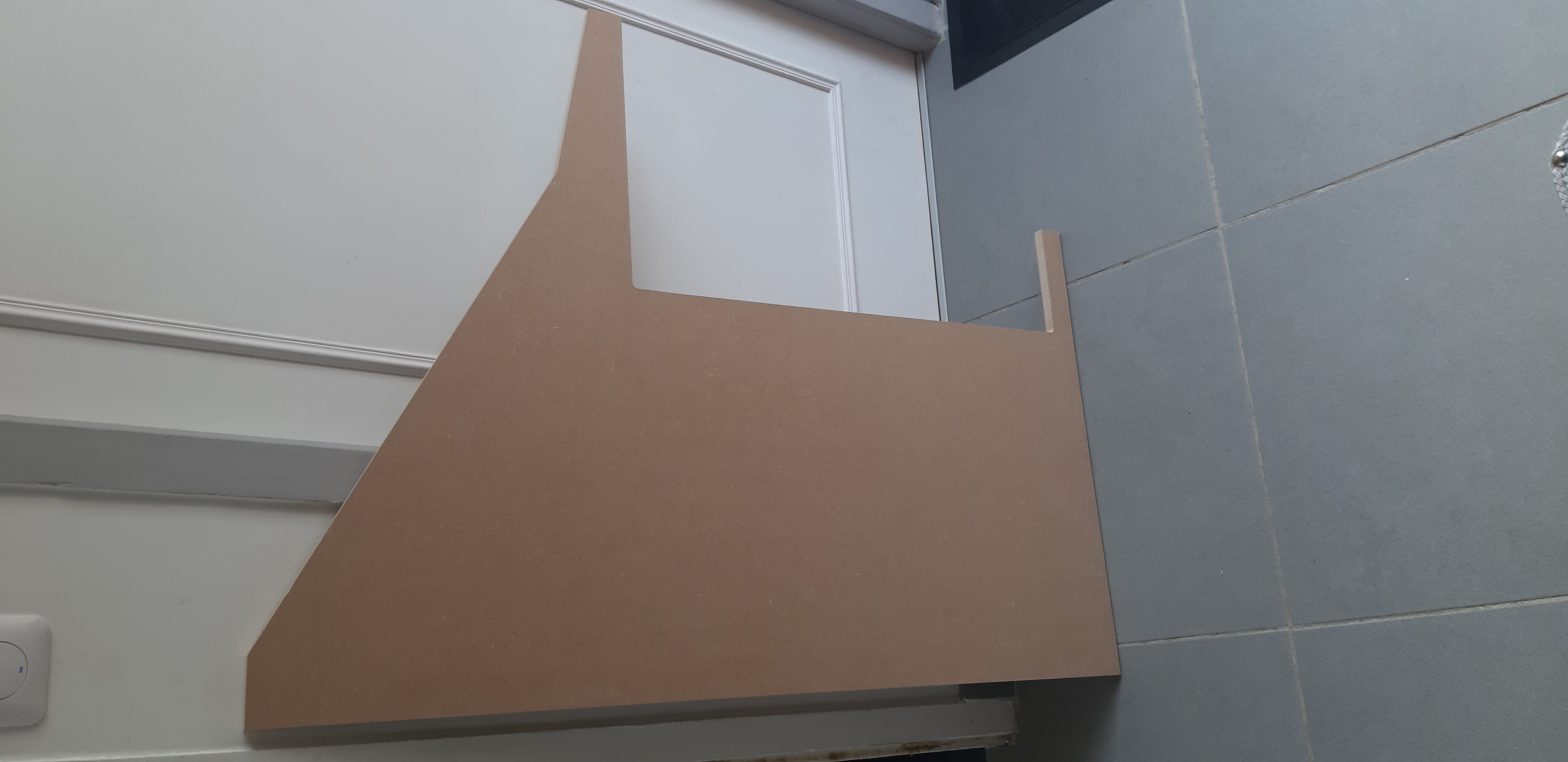

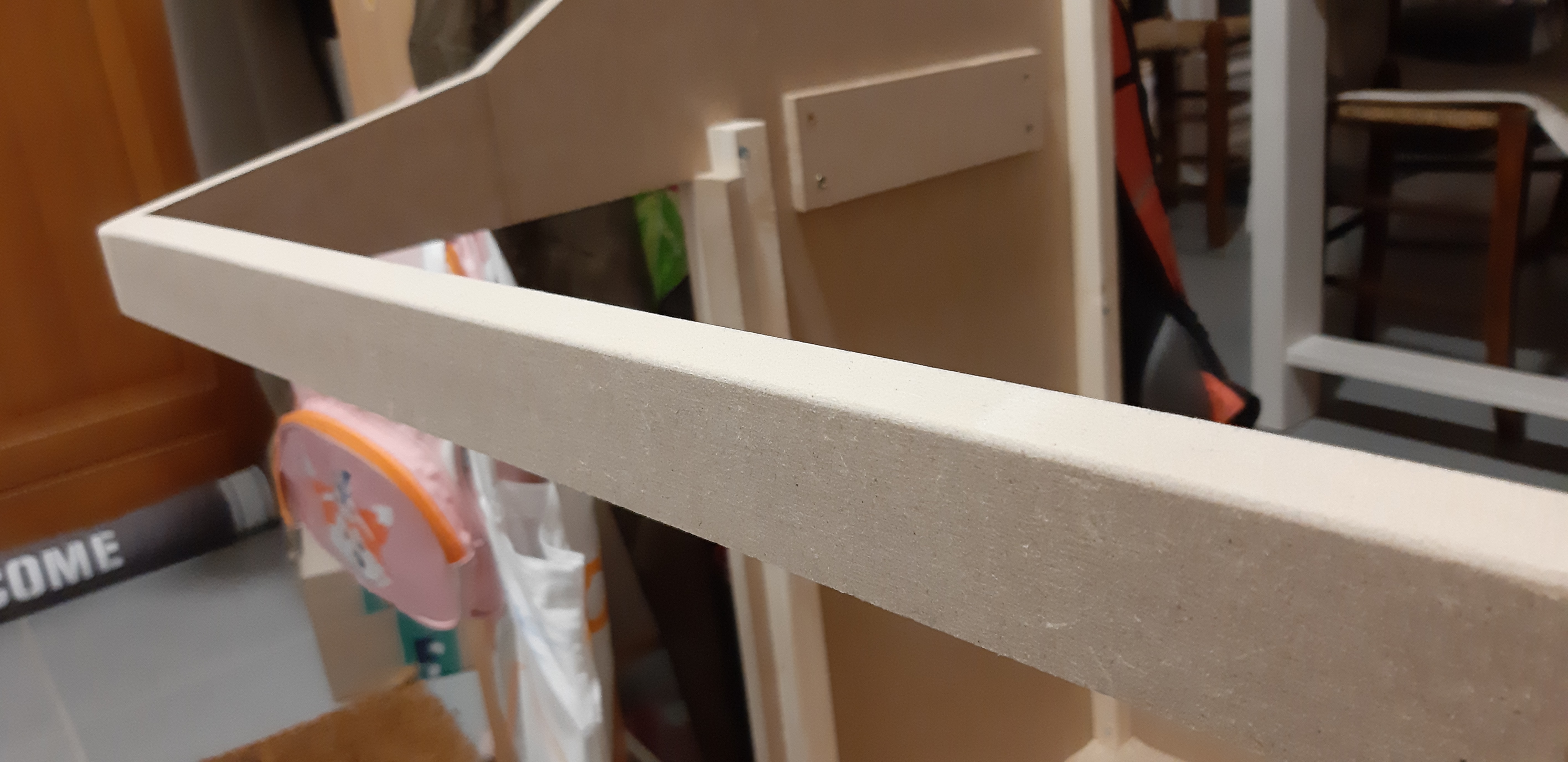

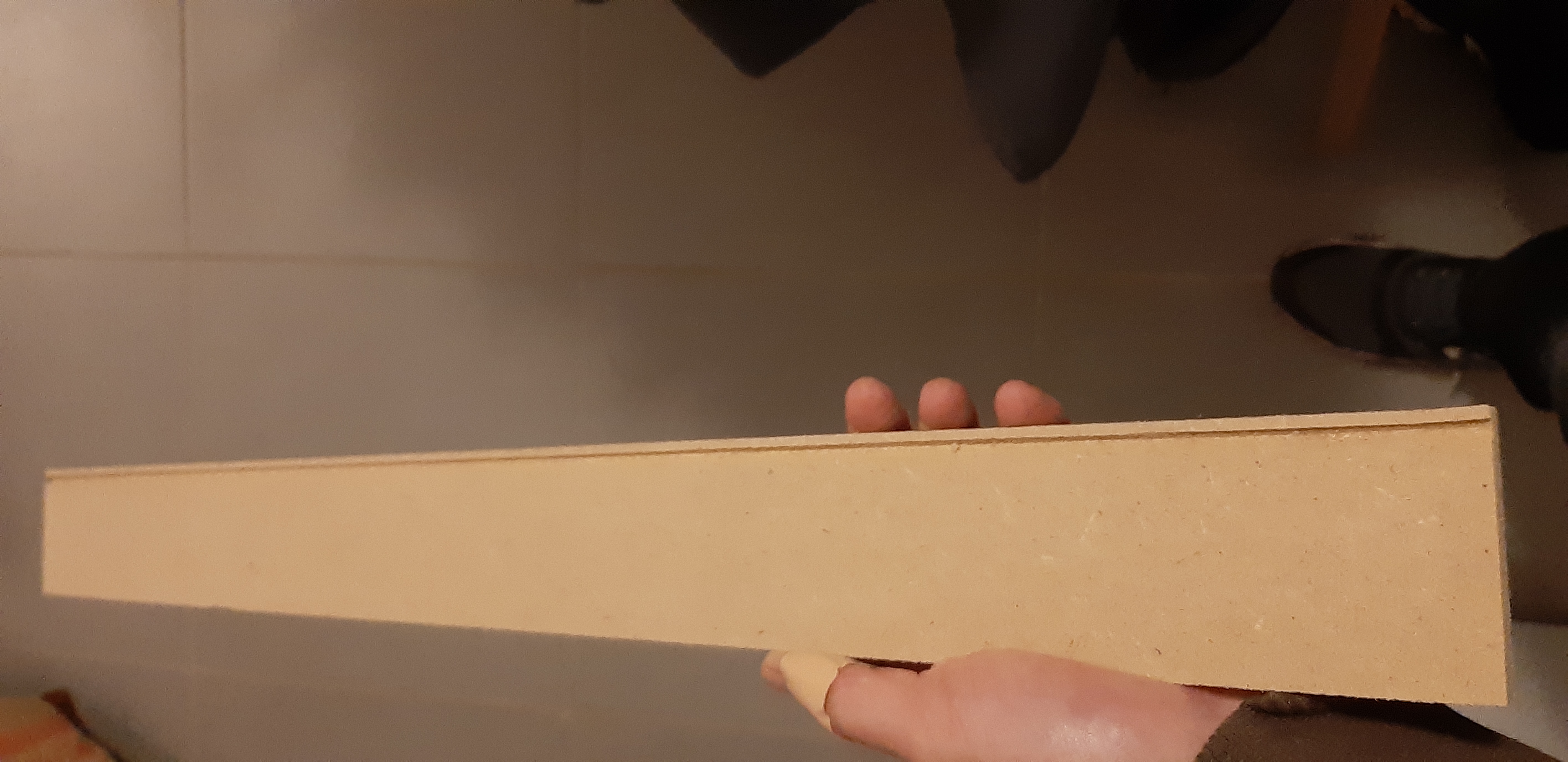

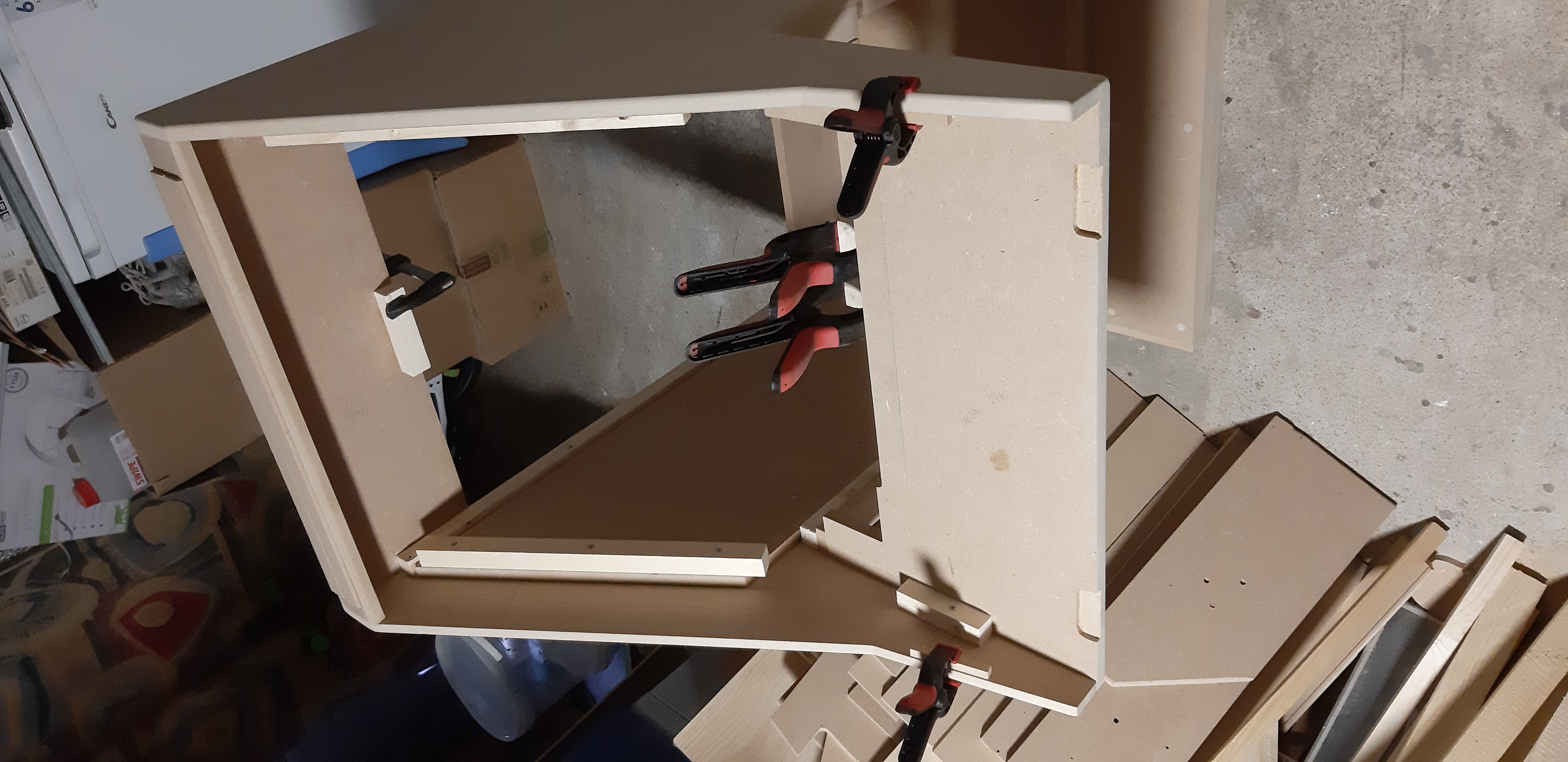

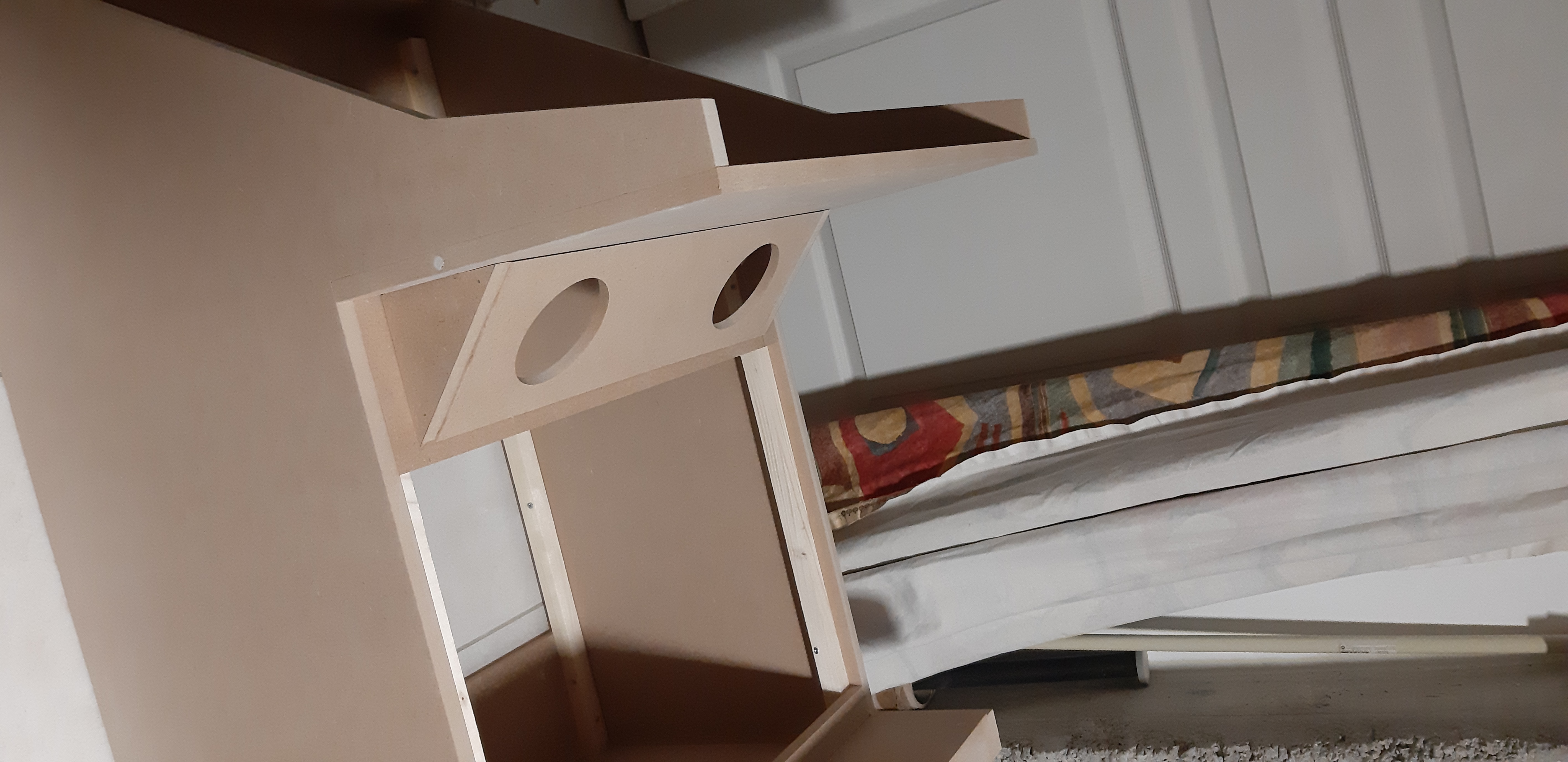

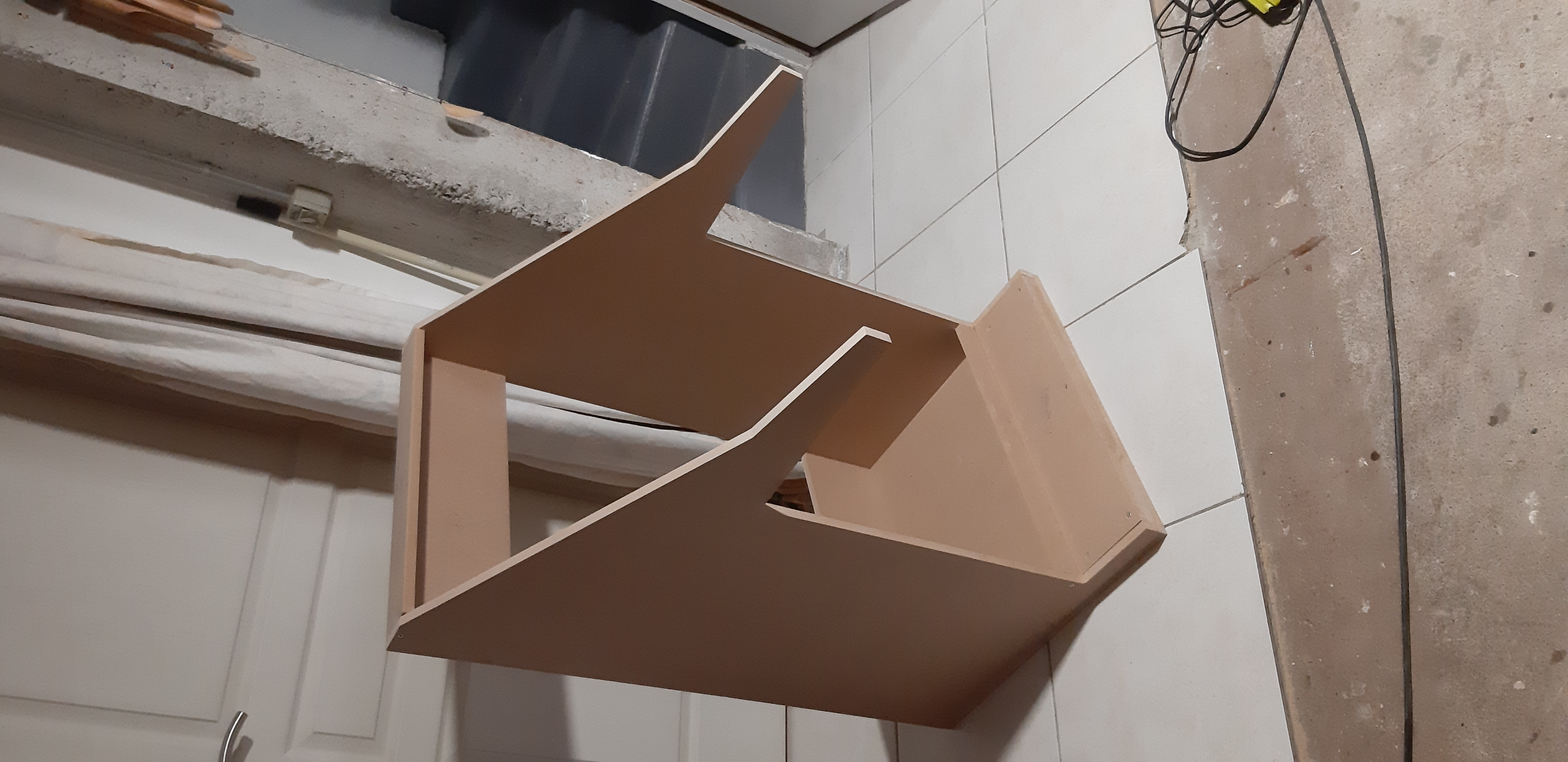

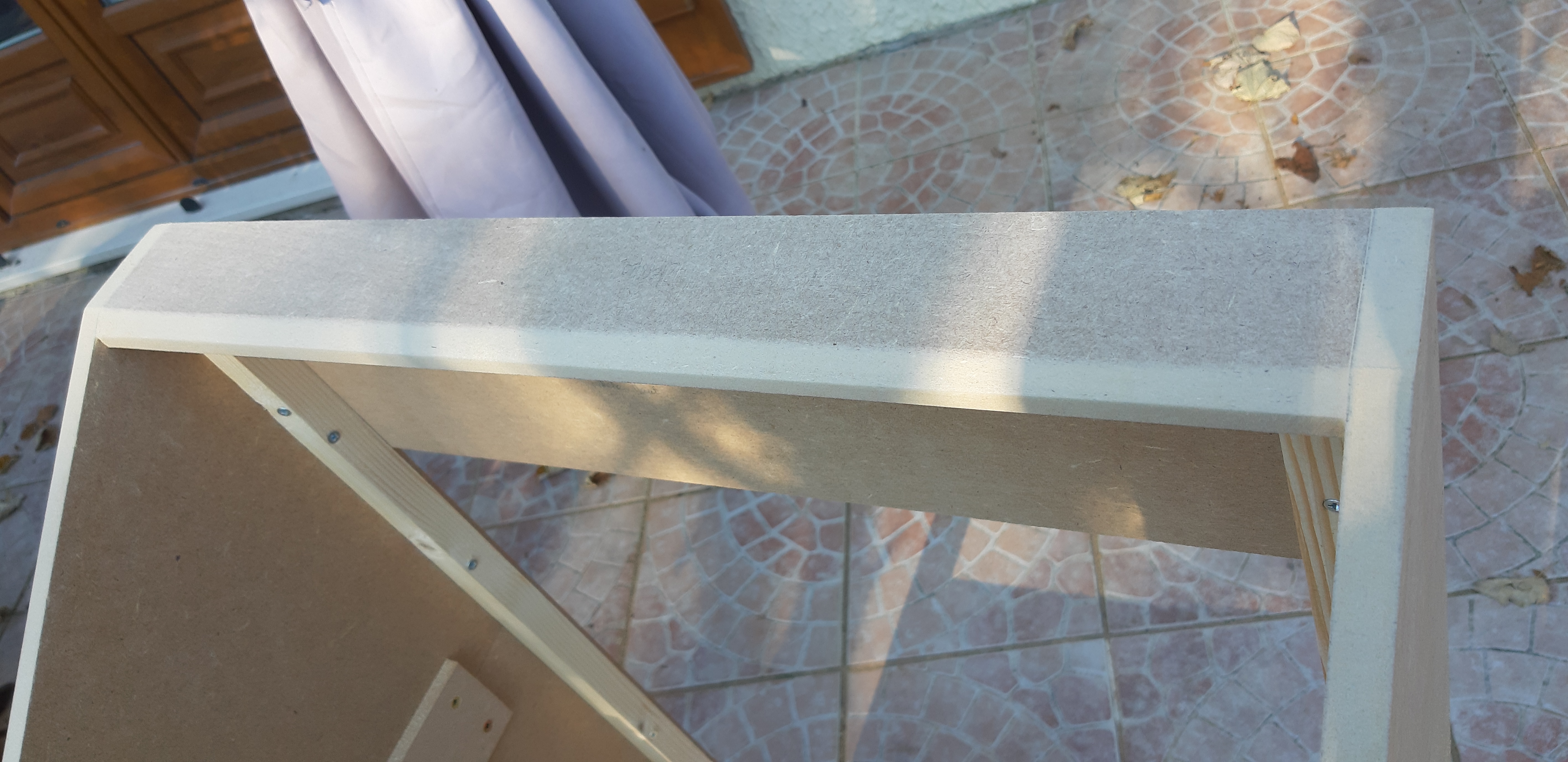

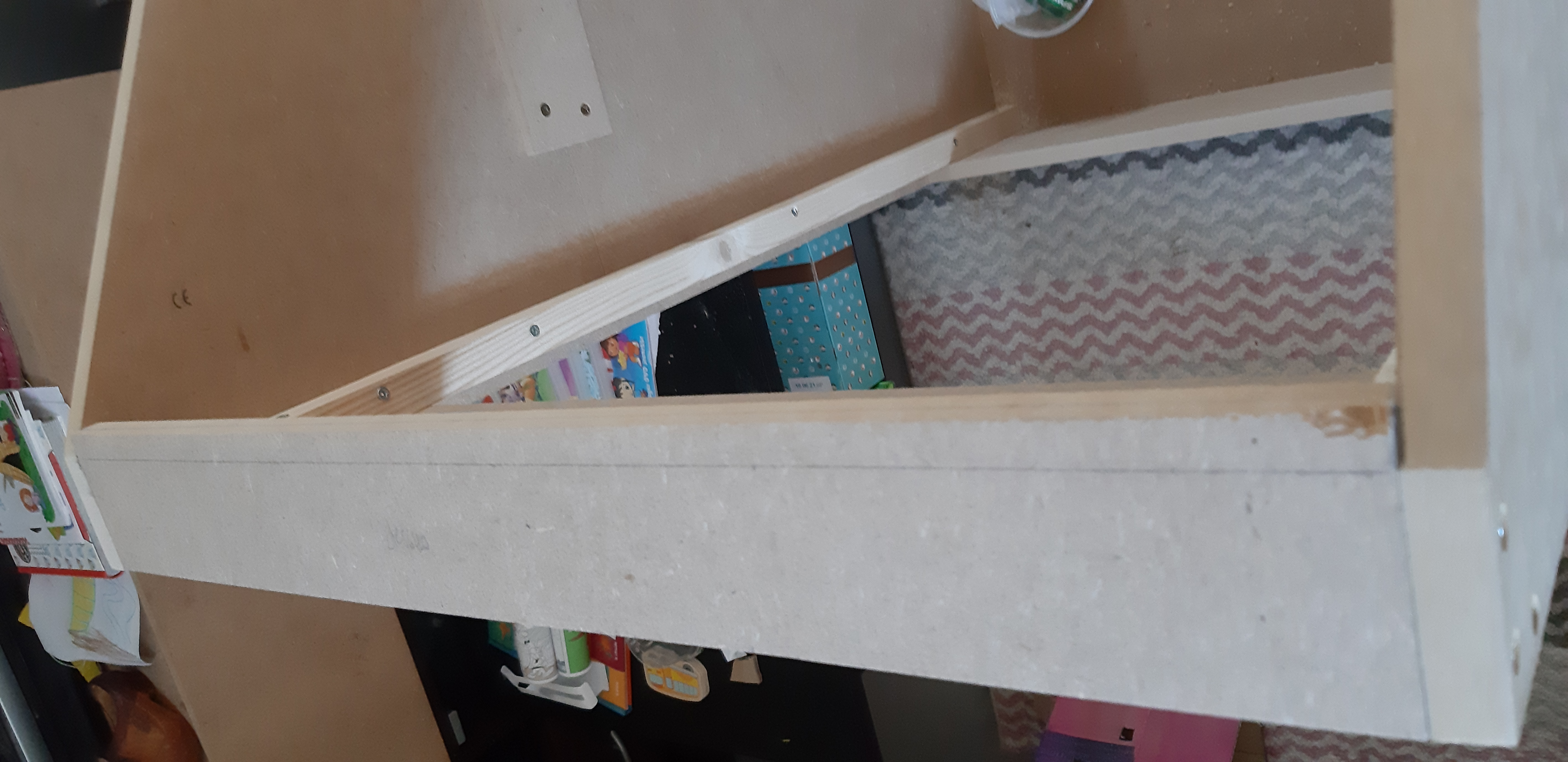

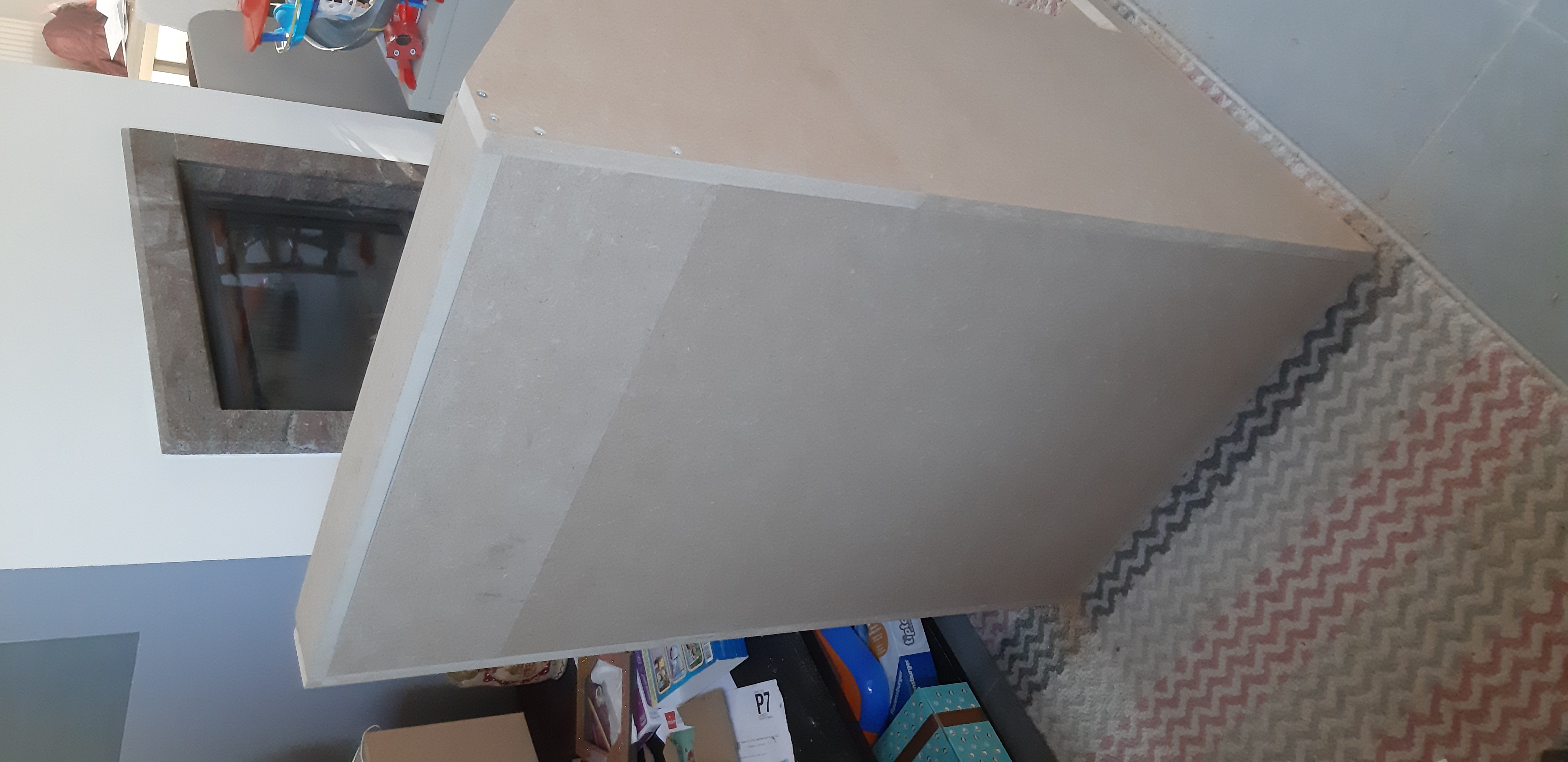

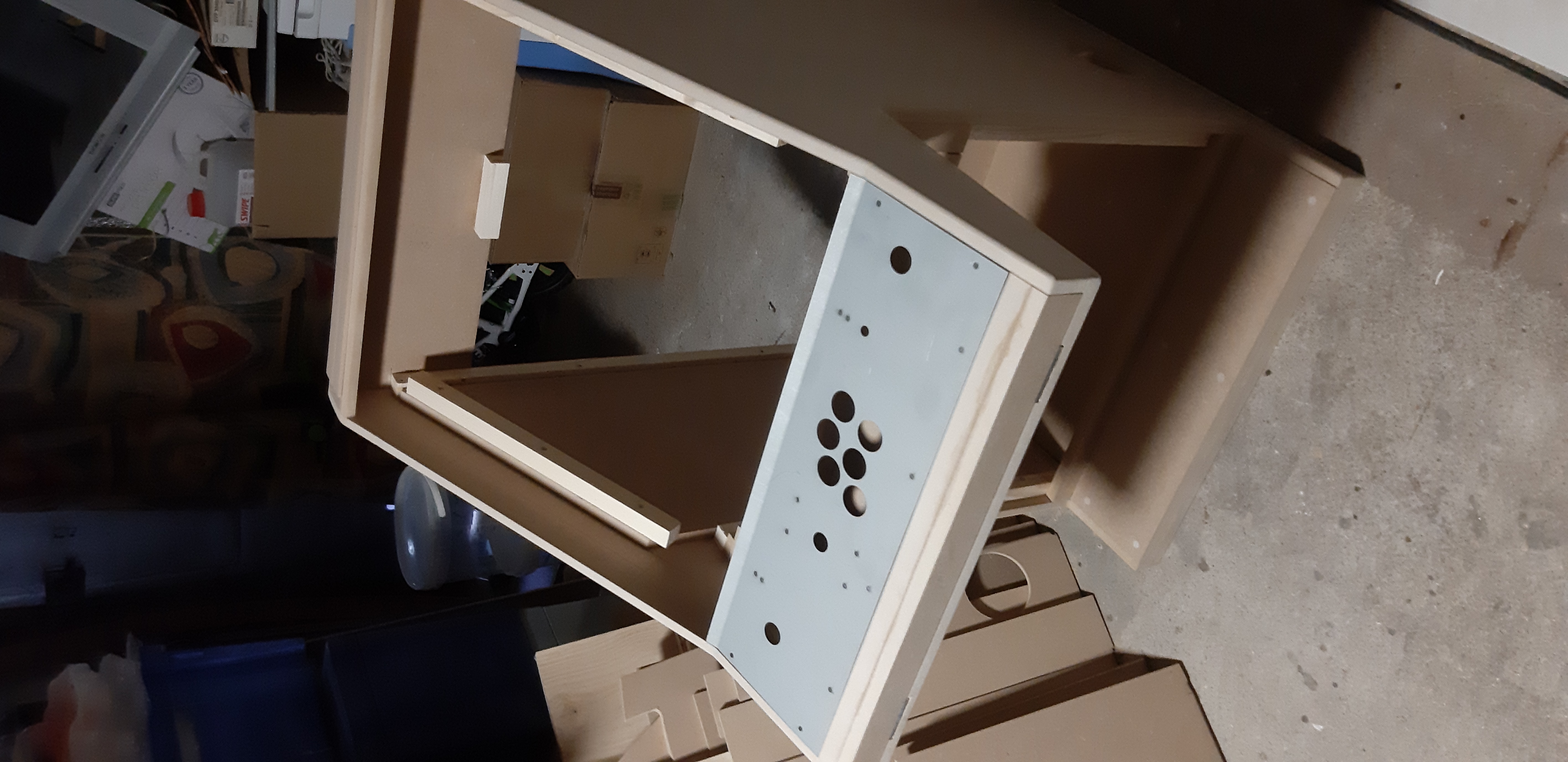

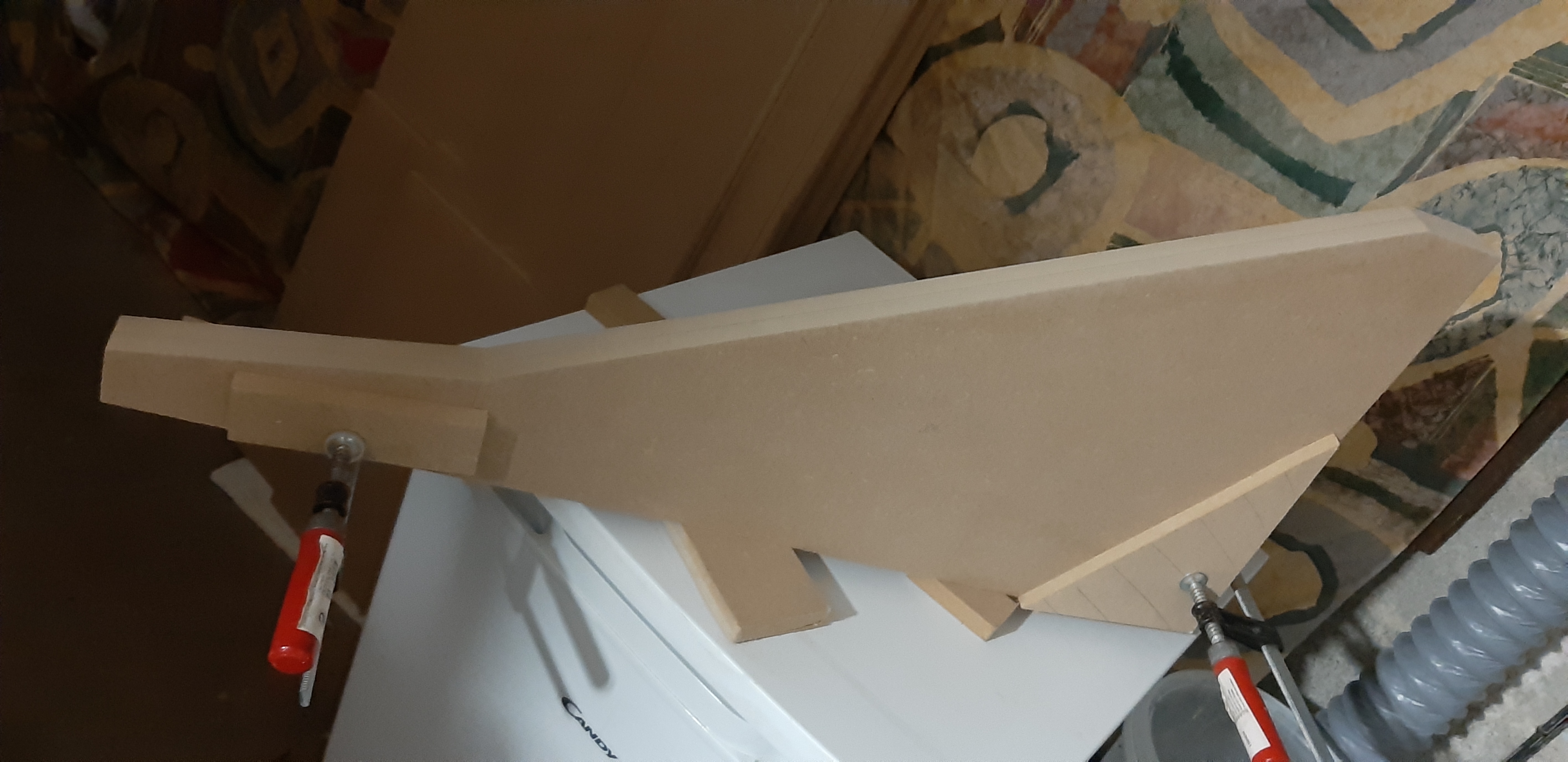

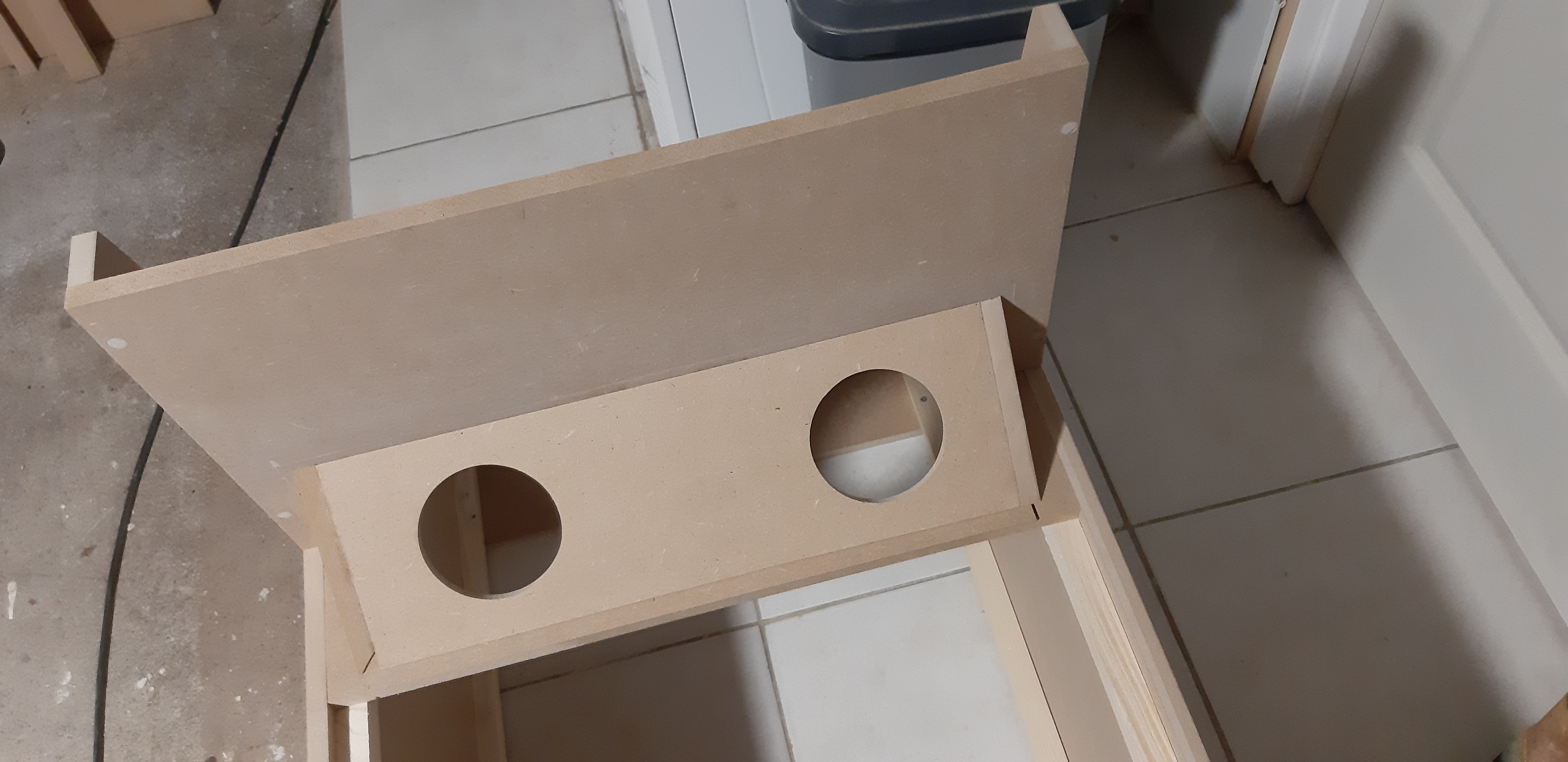

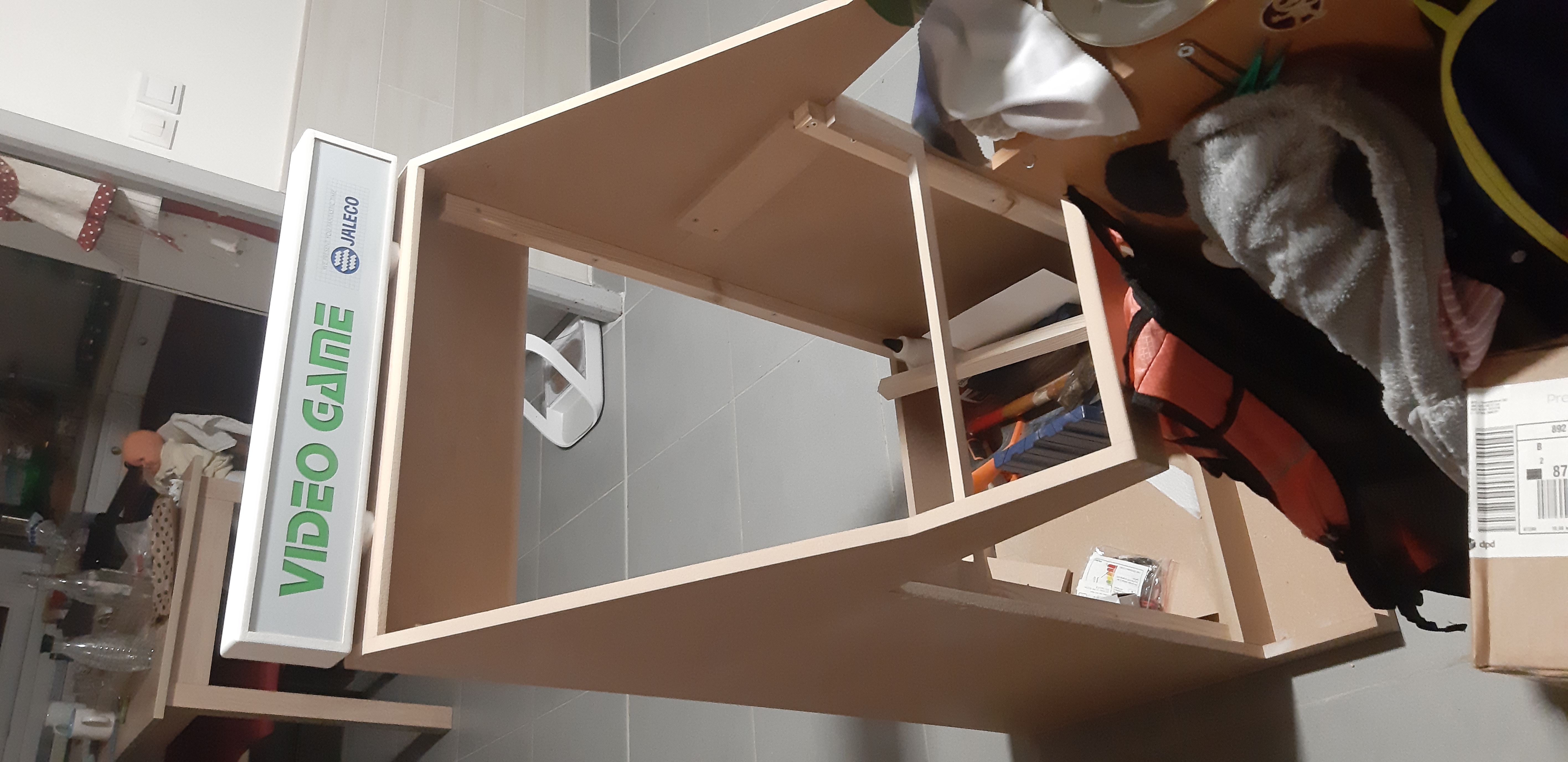

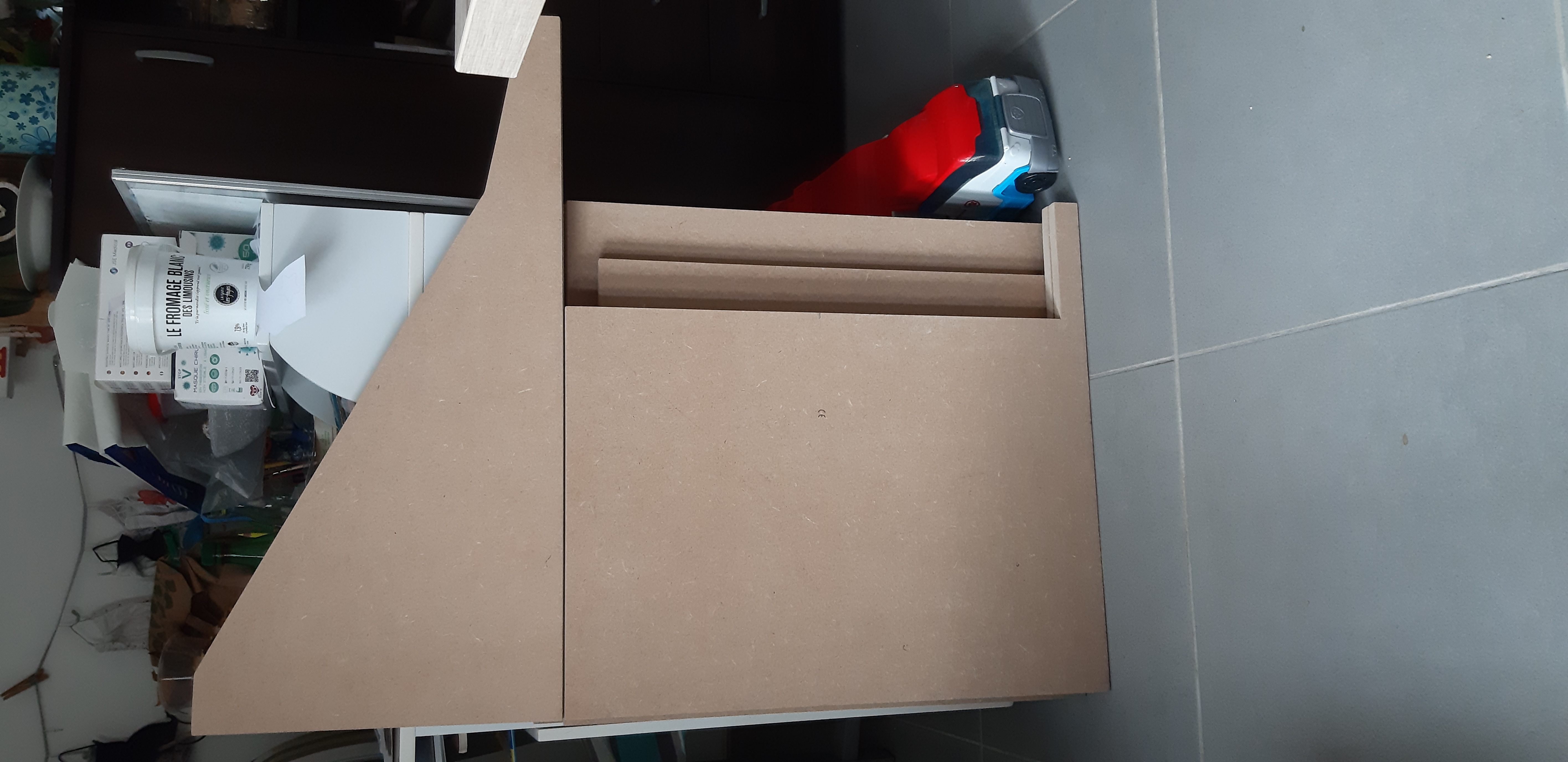

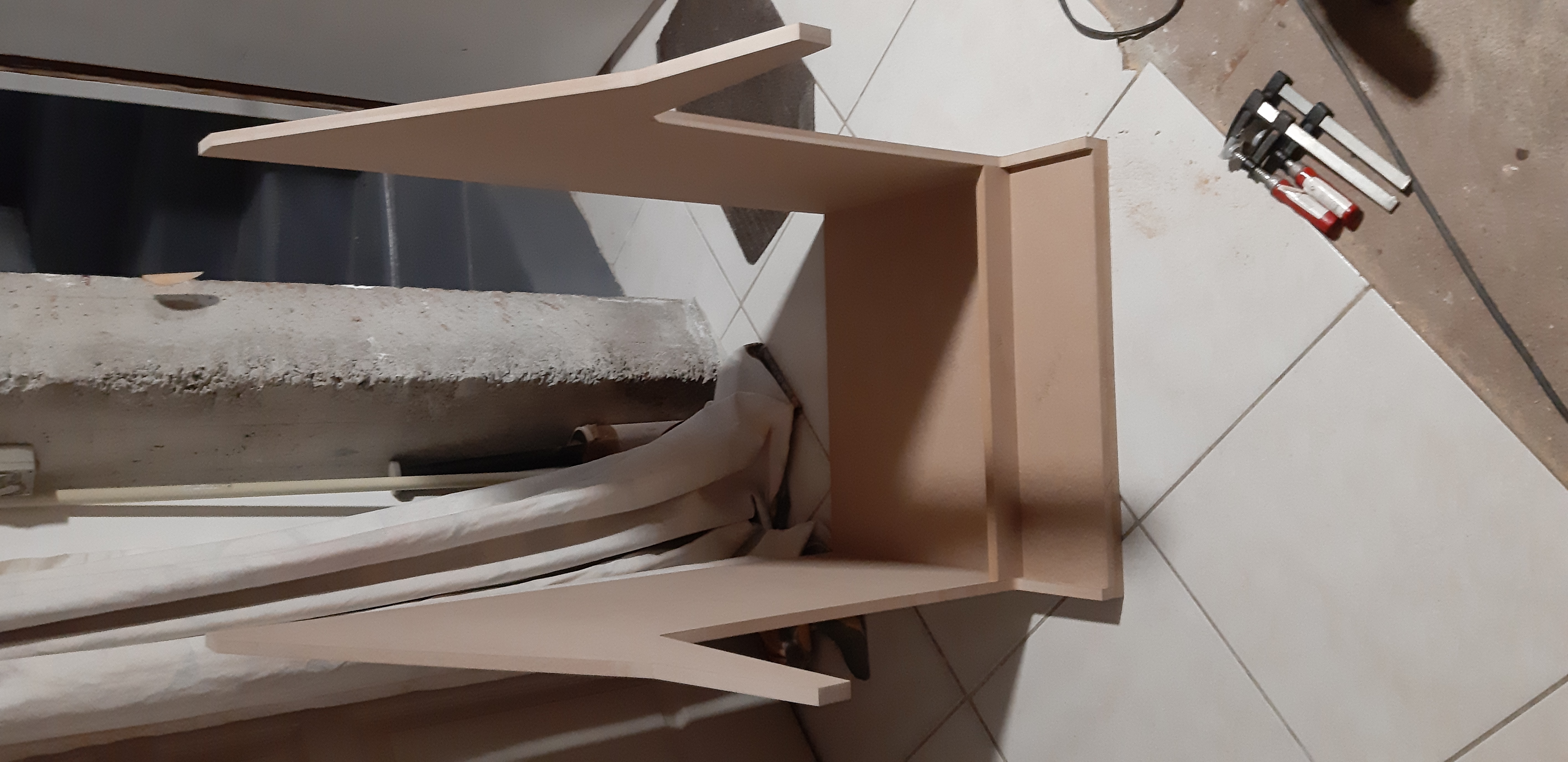

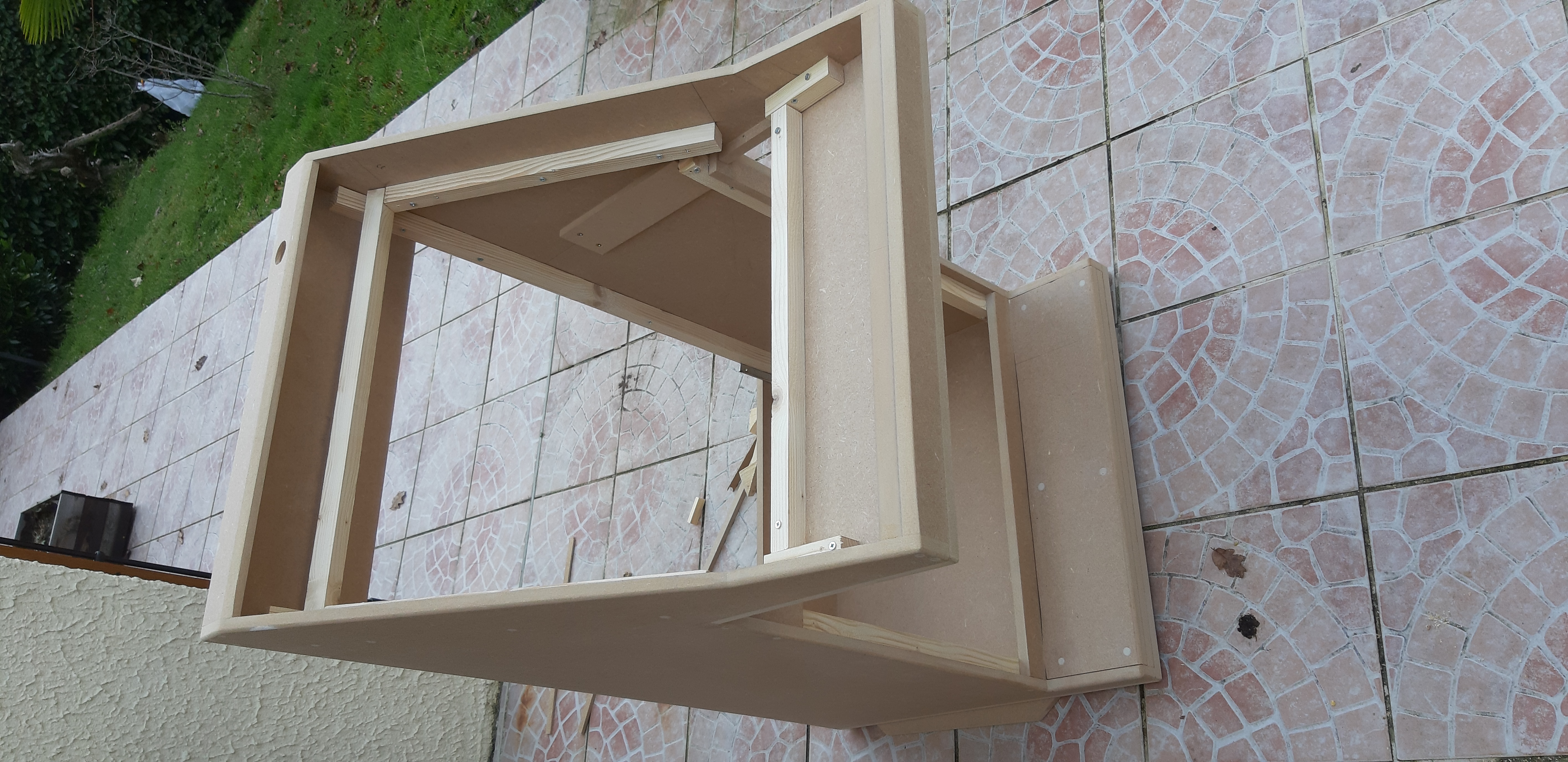

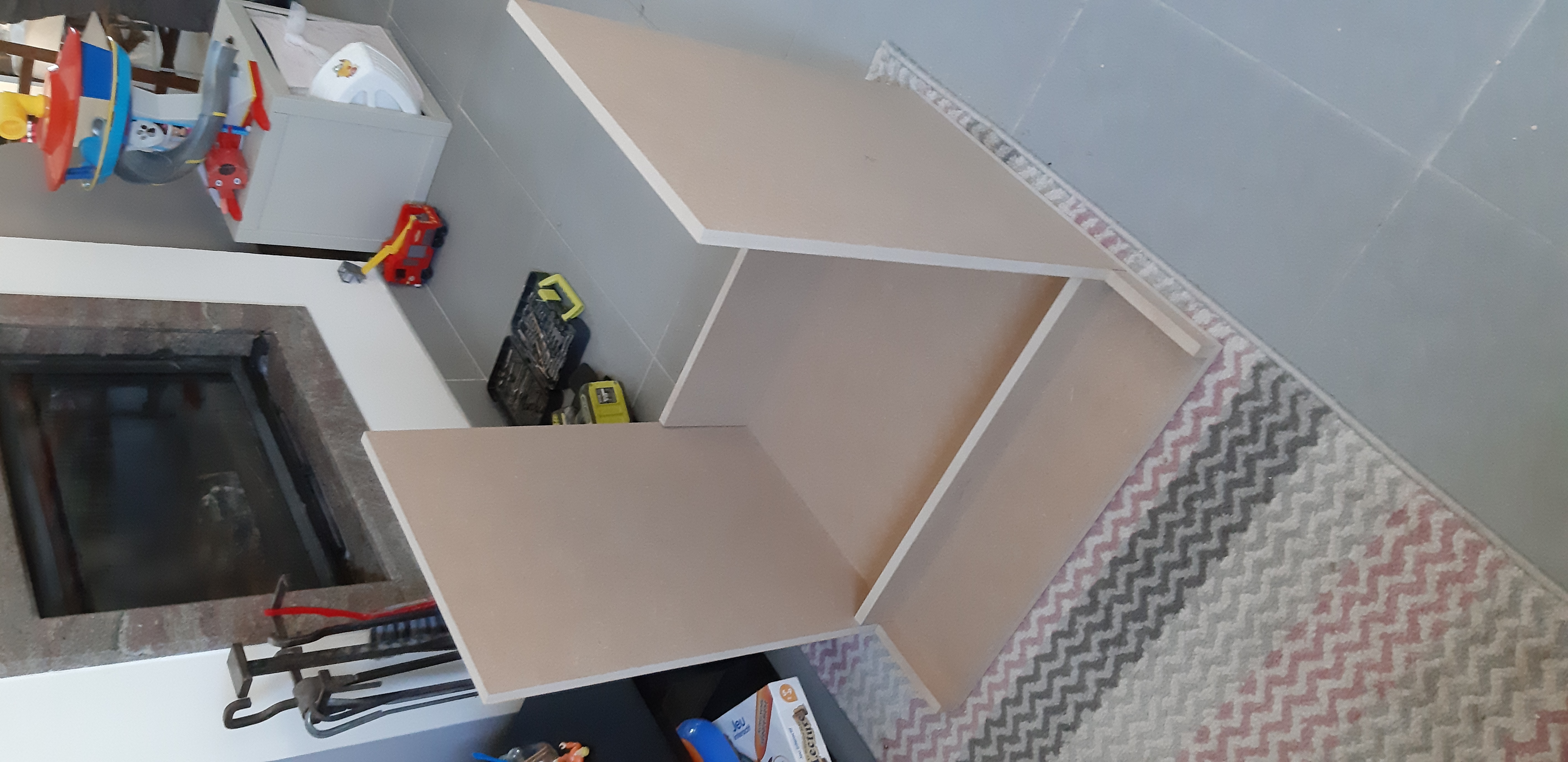

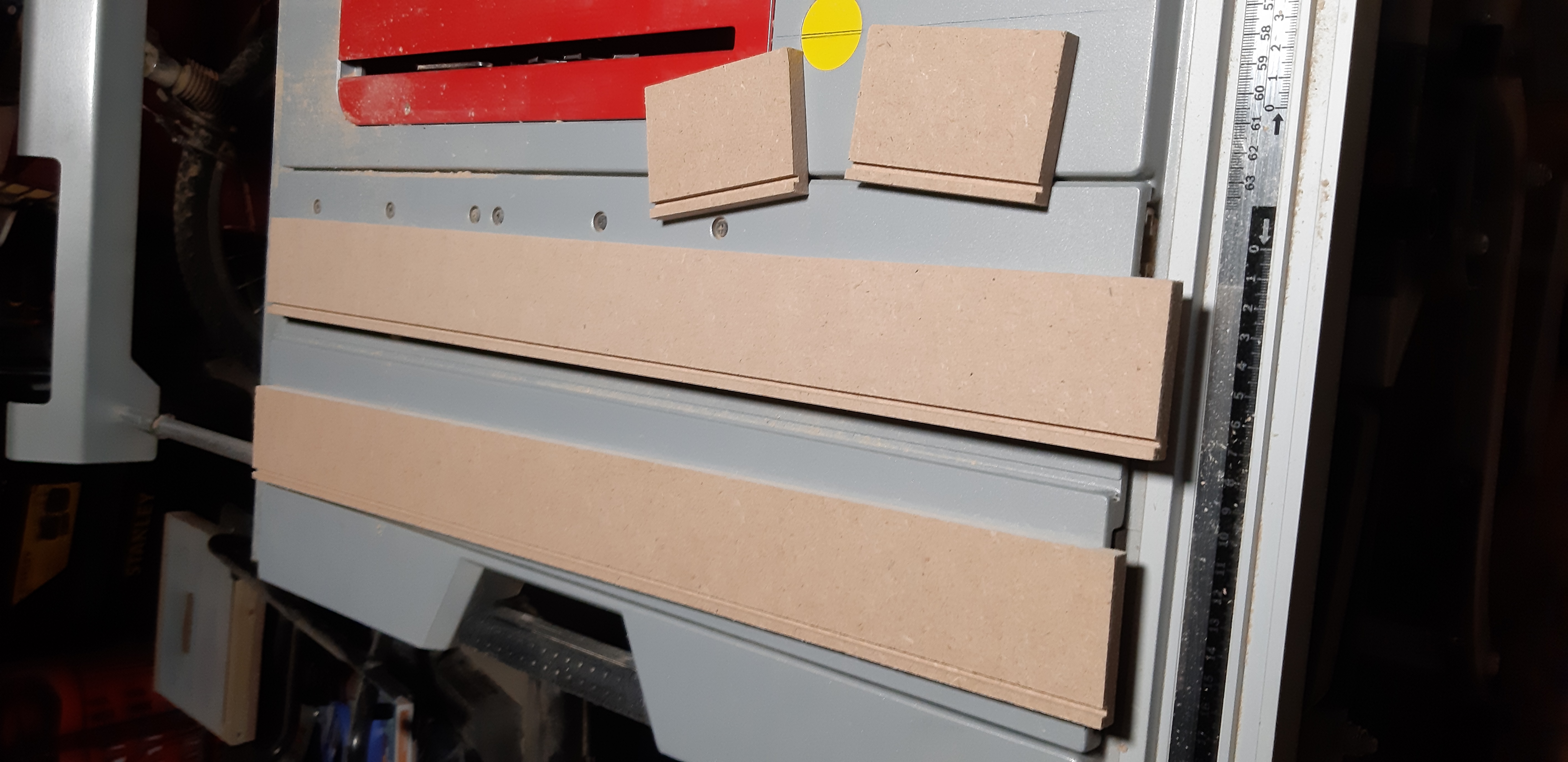

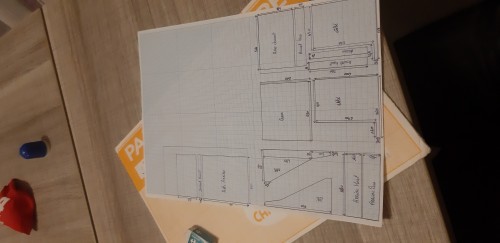

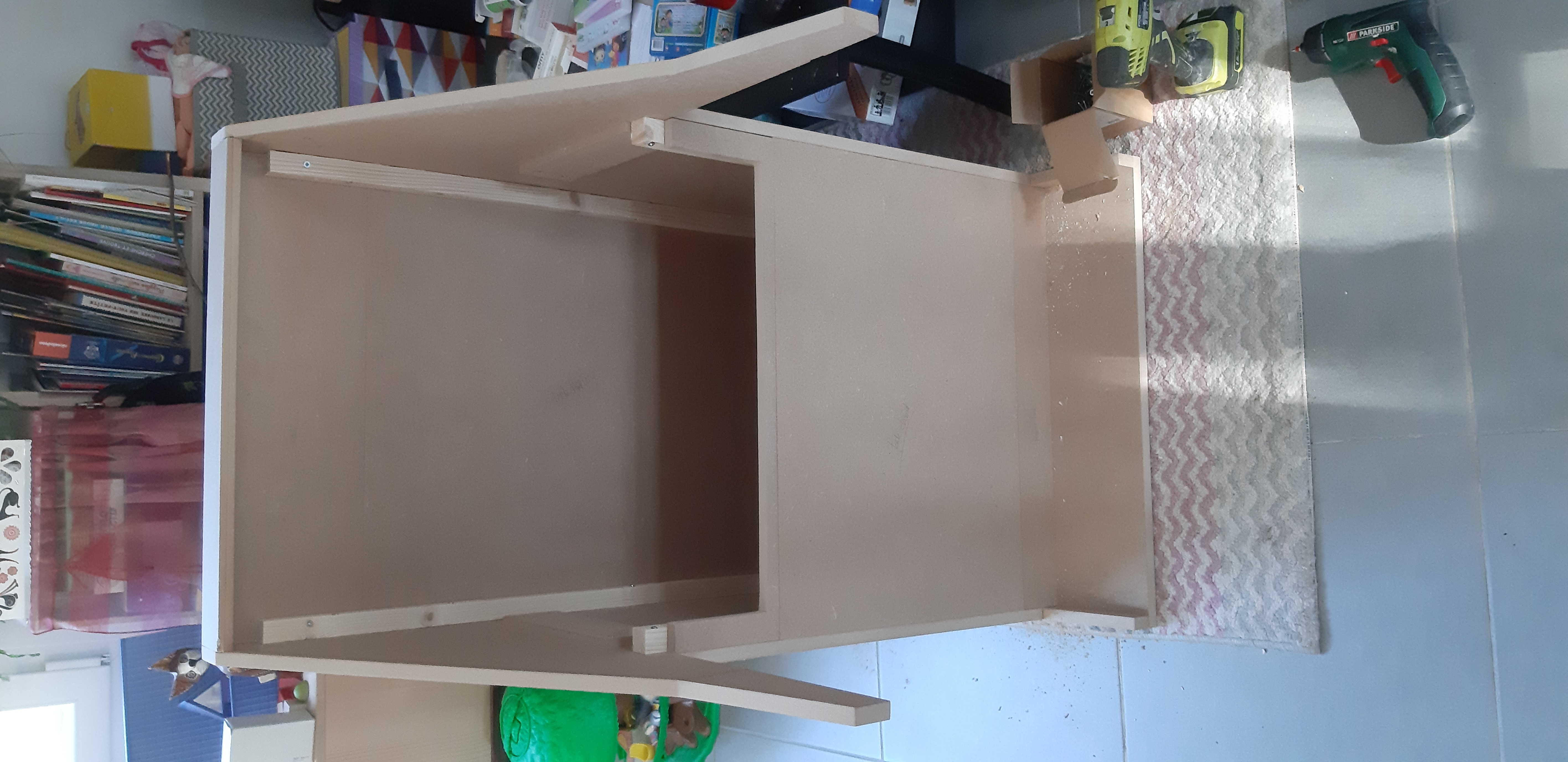

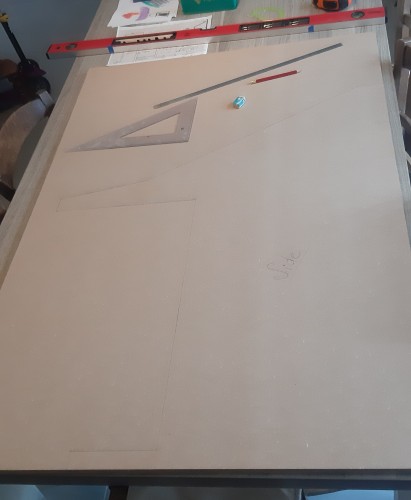

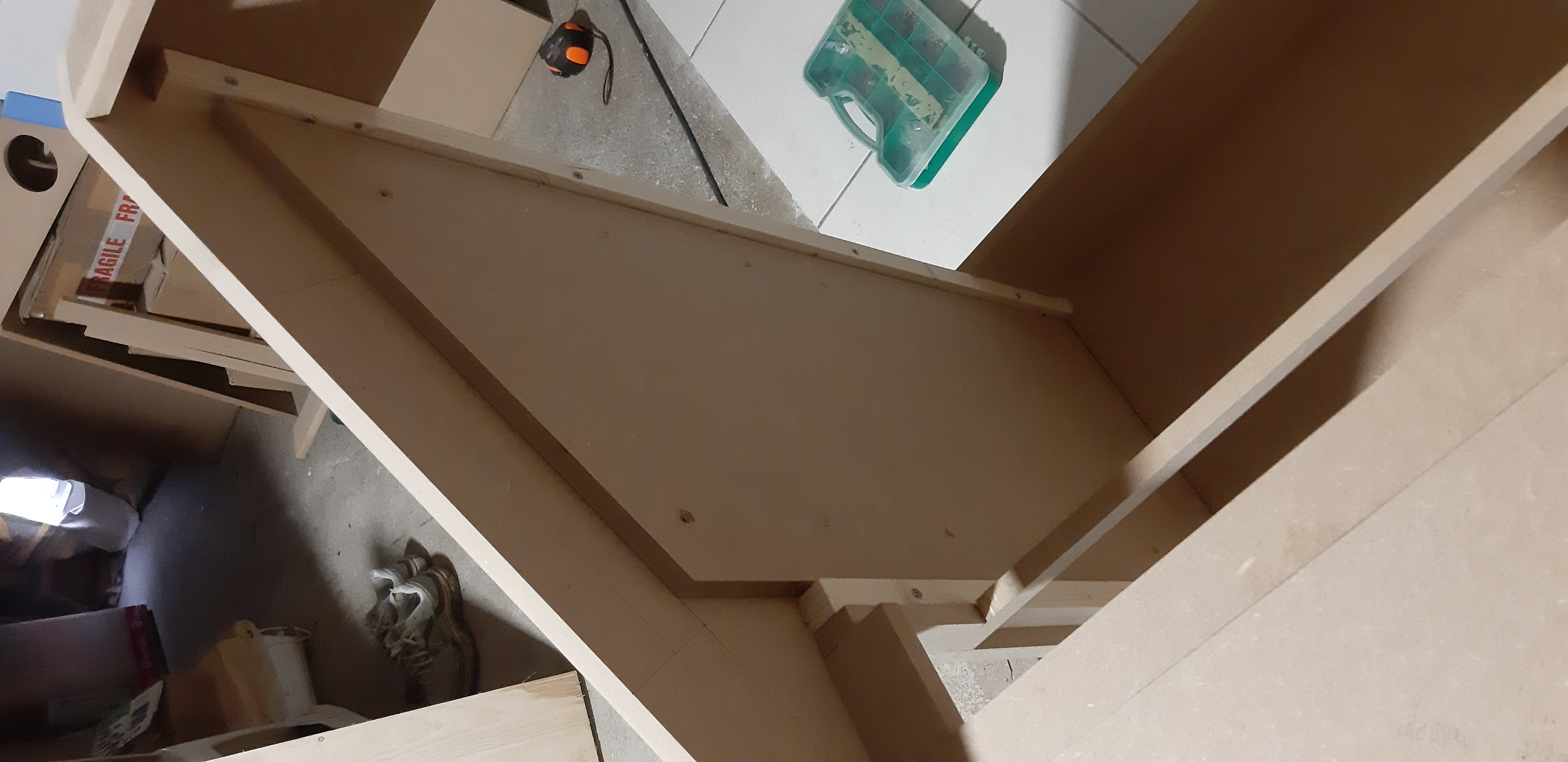

La borne est plutôt avancée, voilà ce que j'ai fait et où j'en suis actuellement :

[ゴジラ]

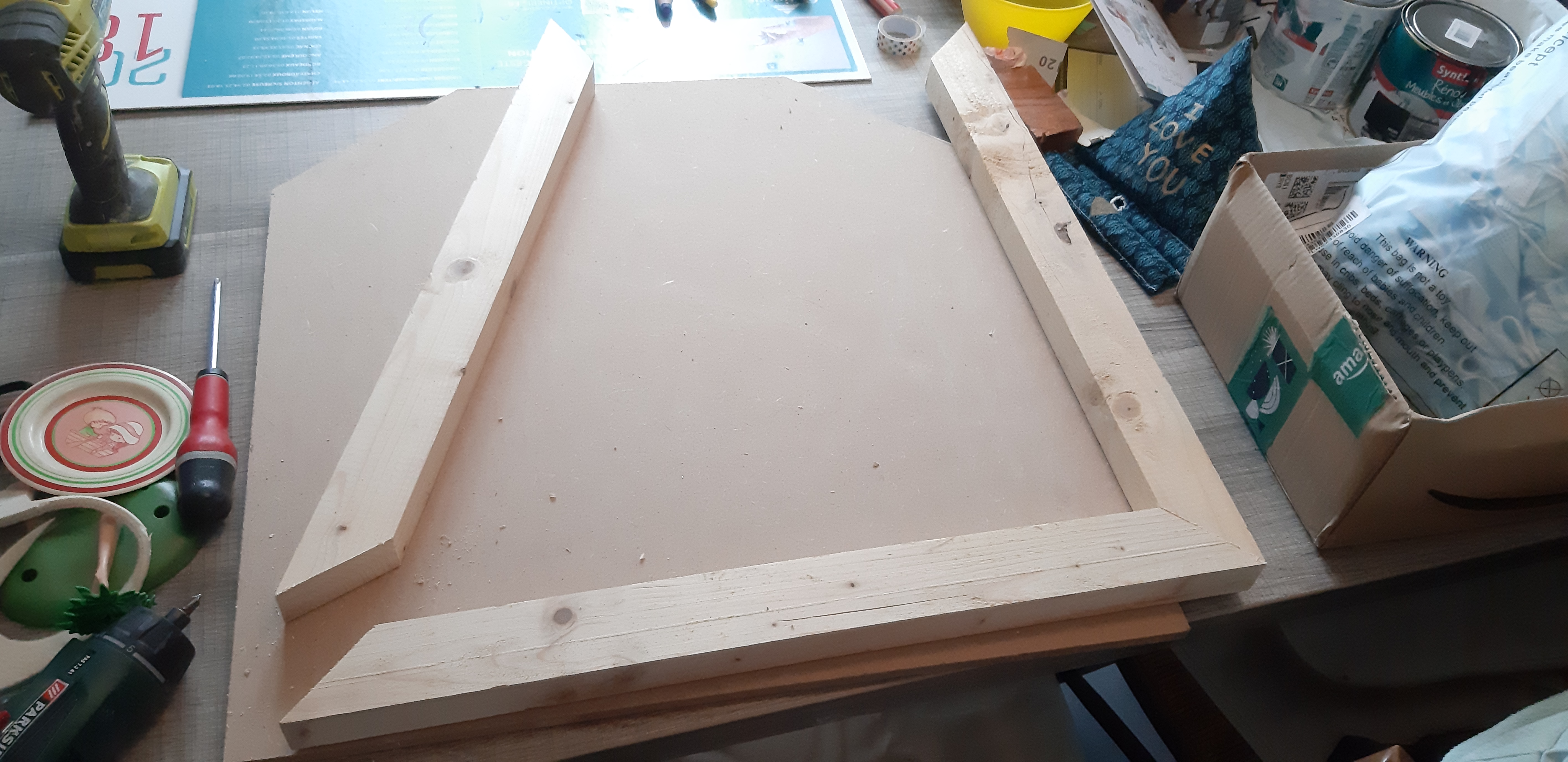

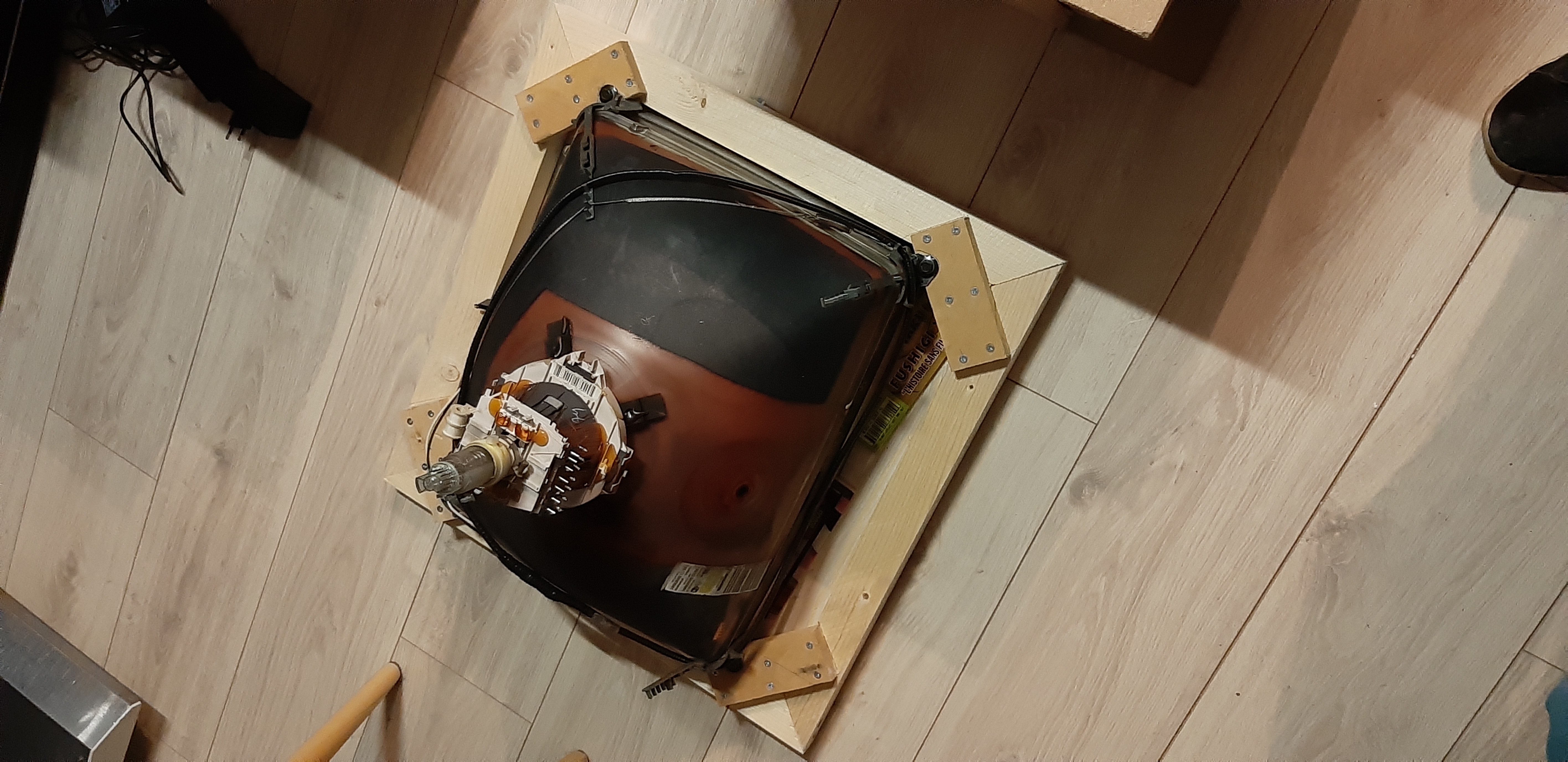

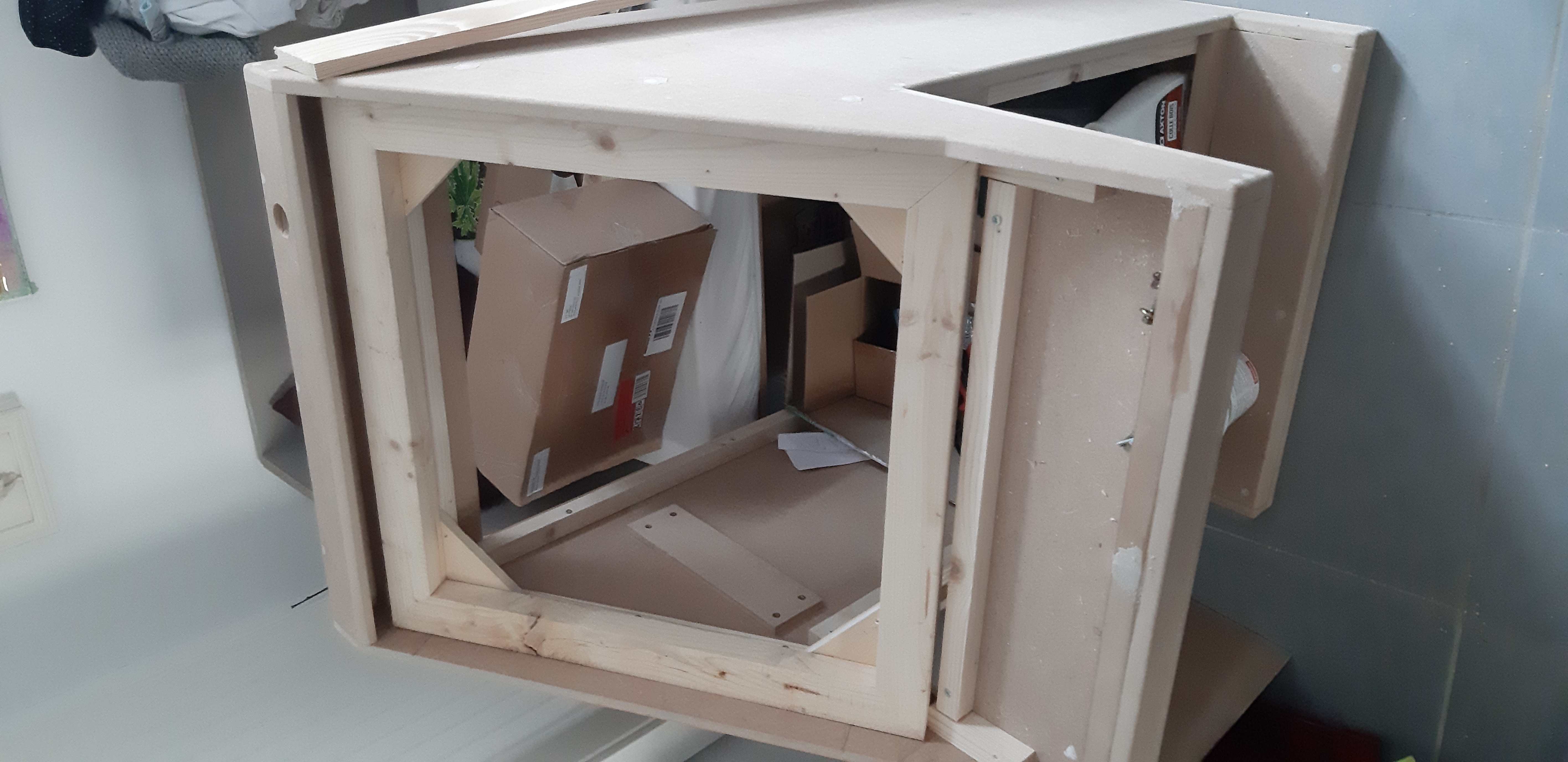

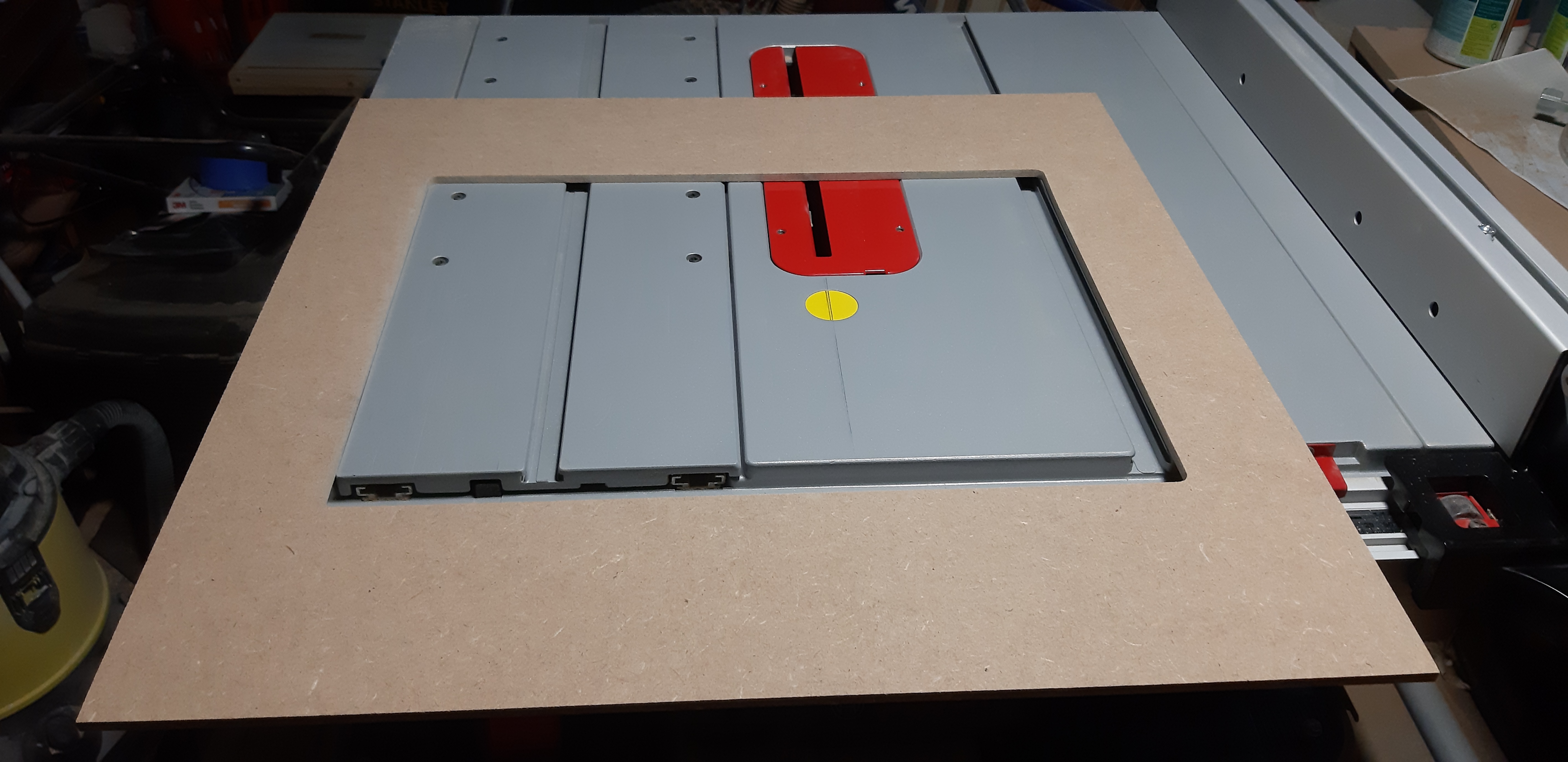

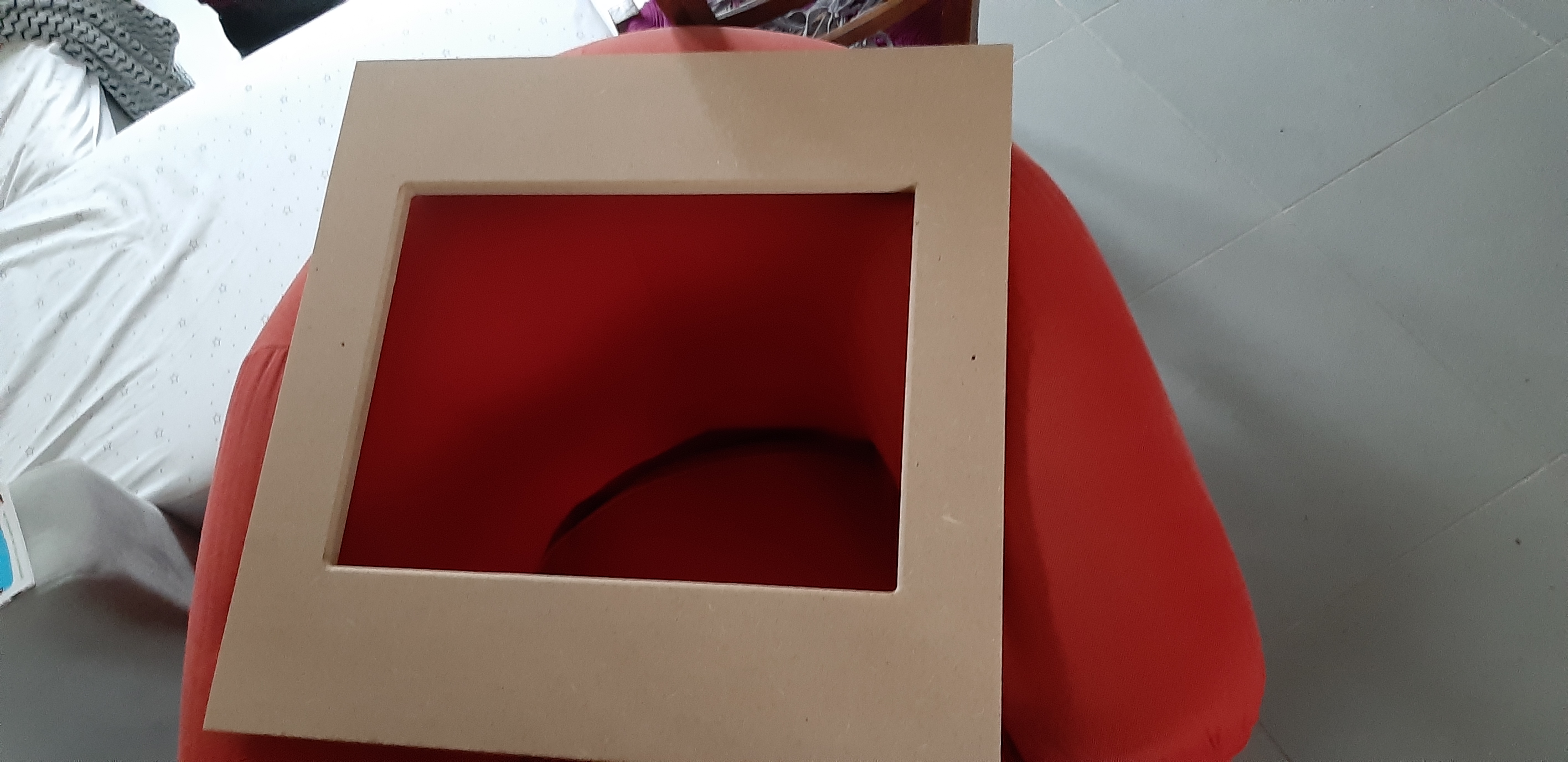

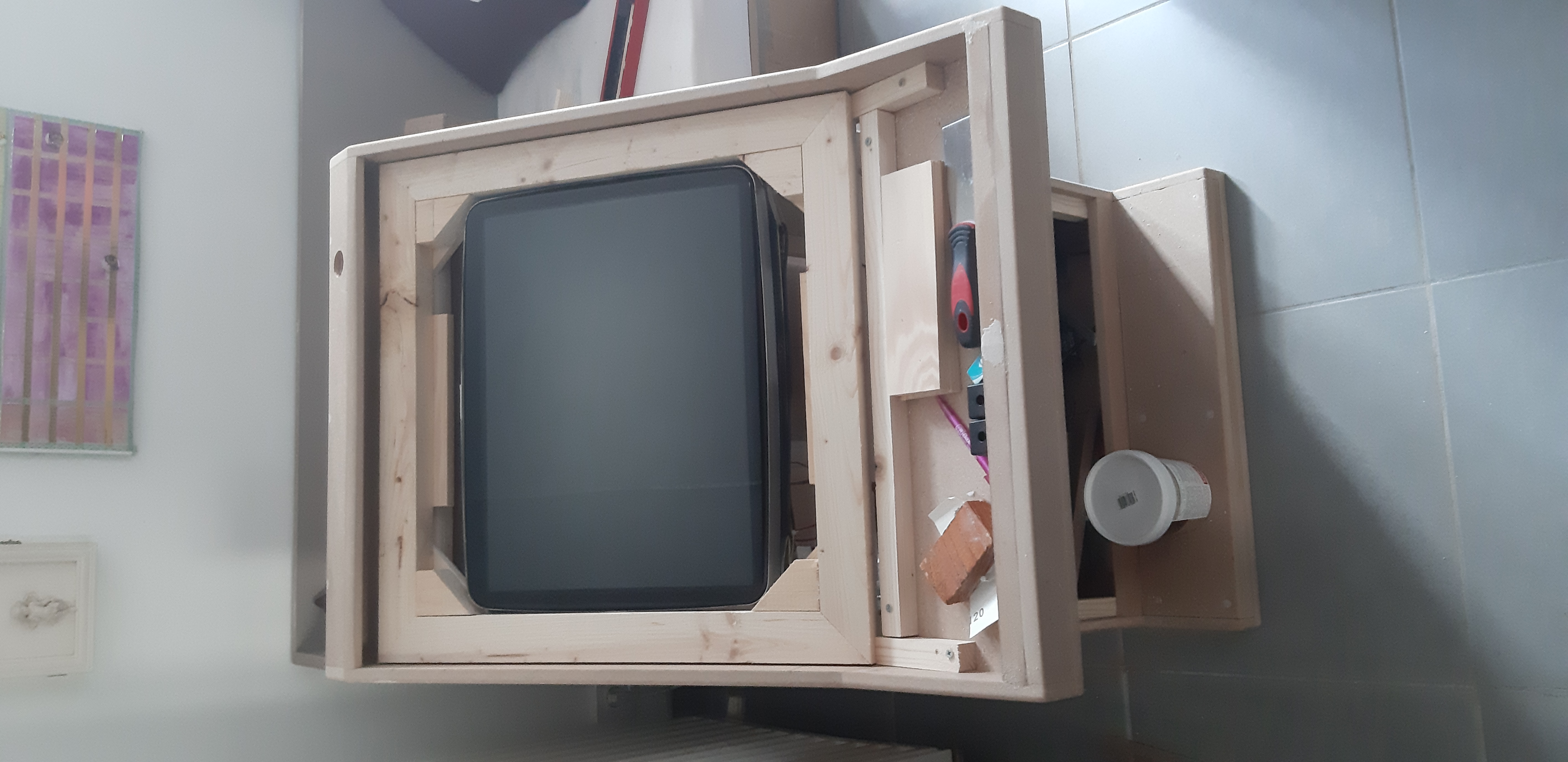

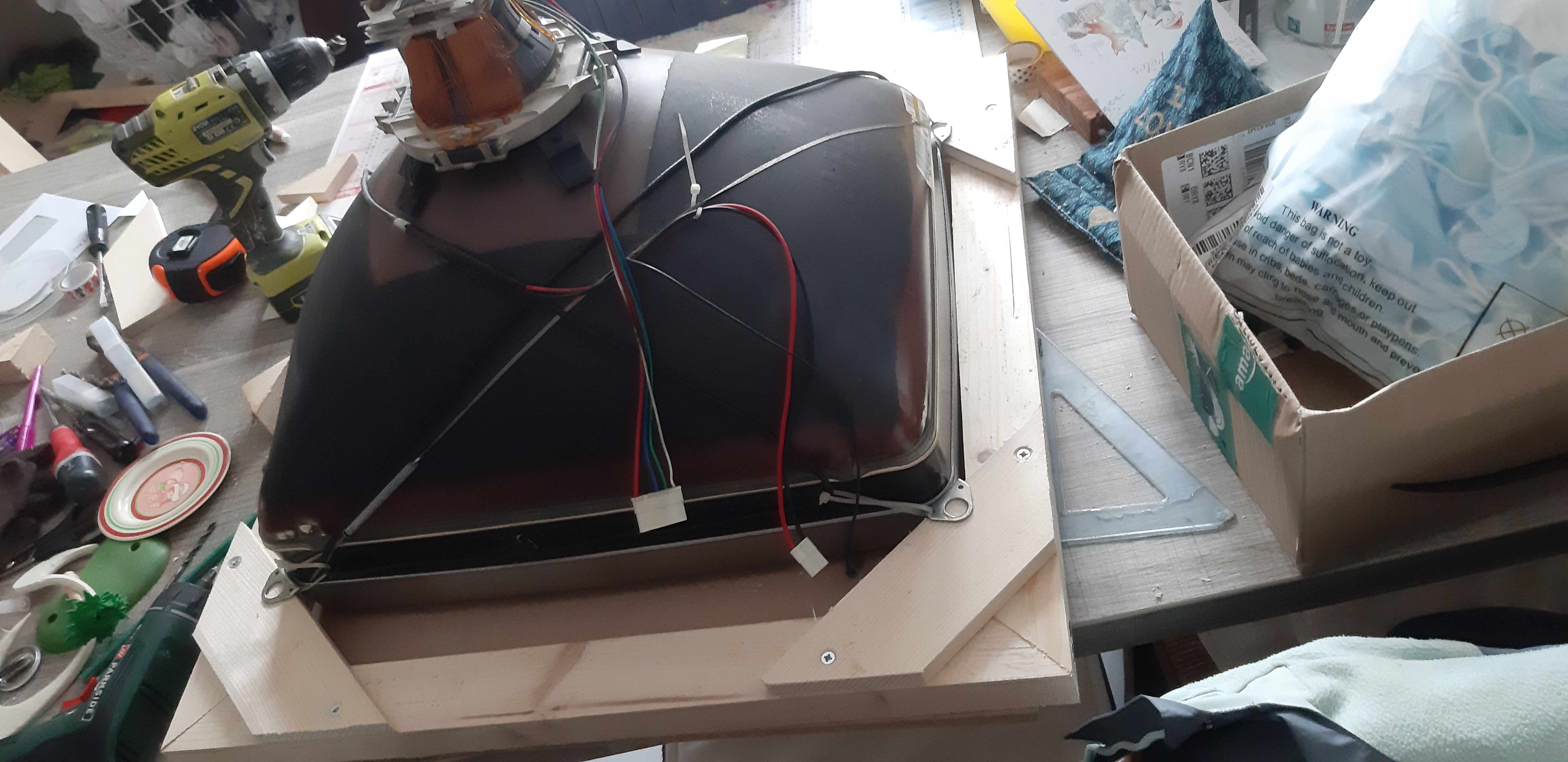

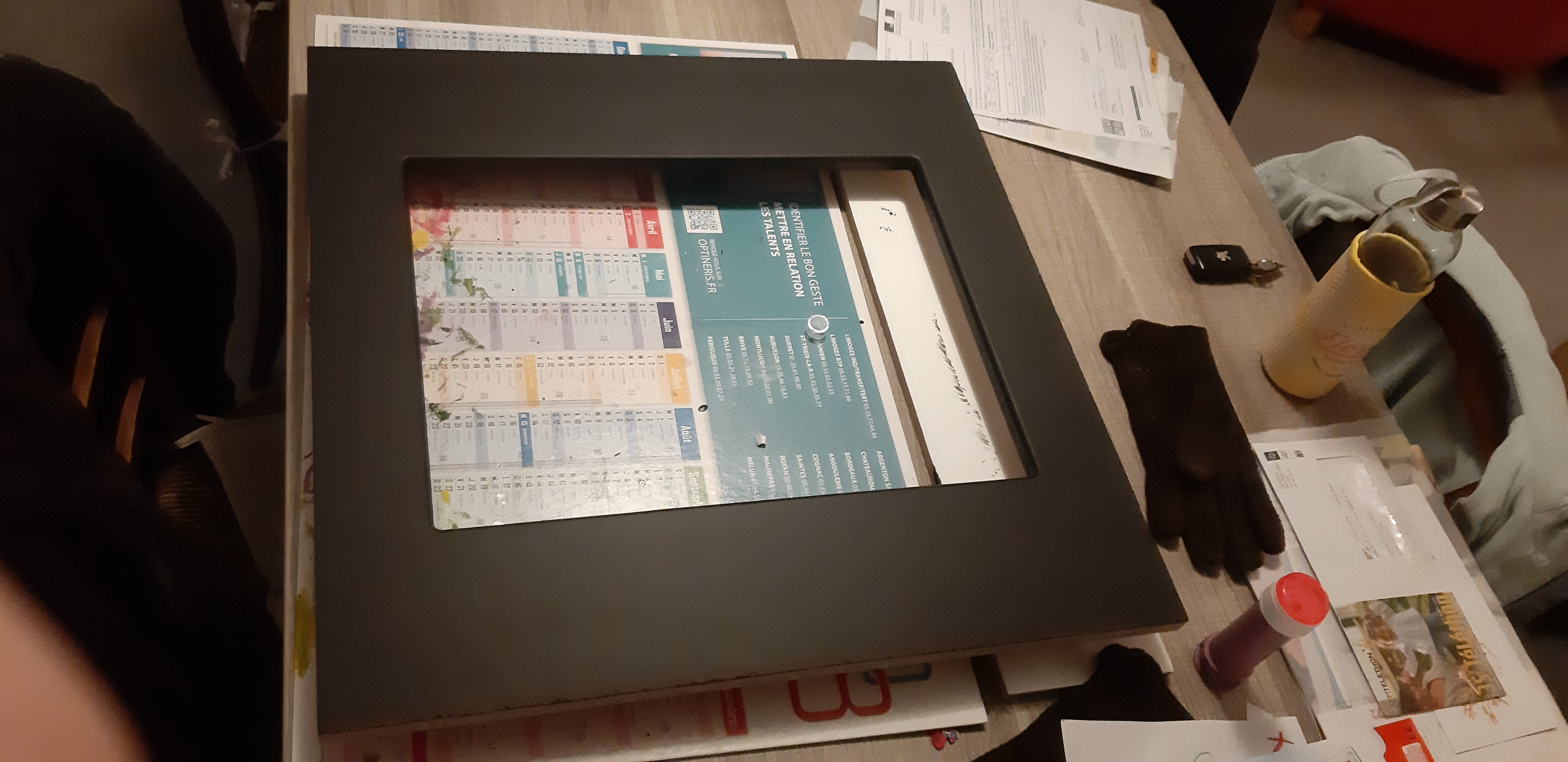

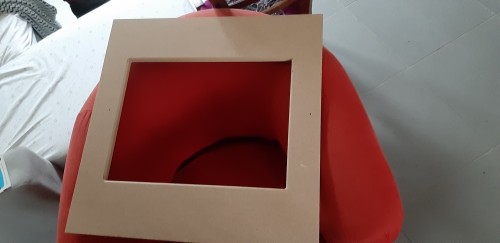

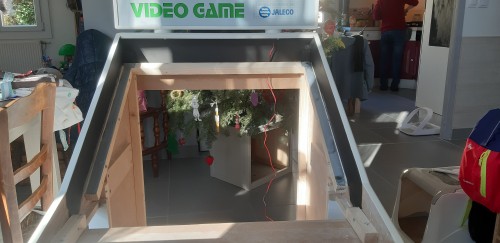

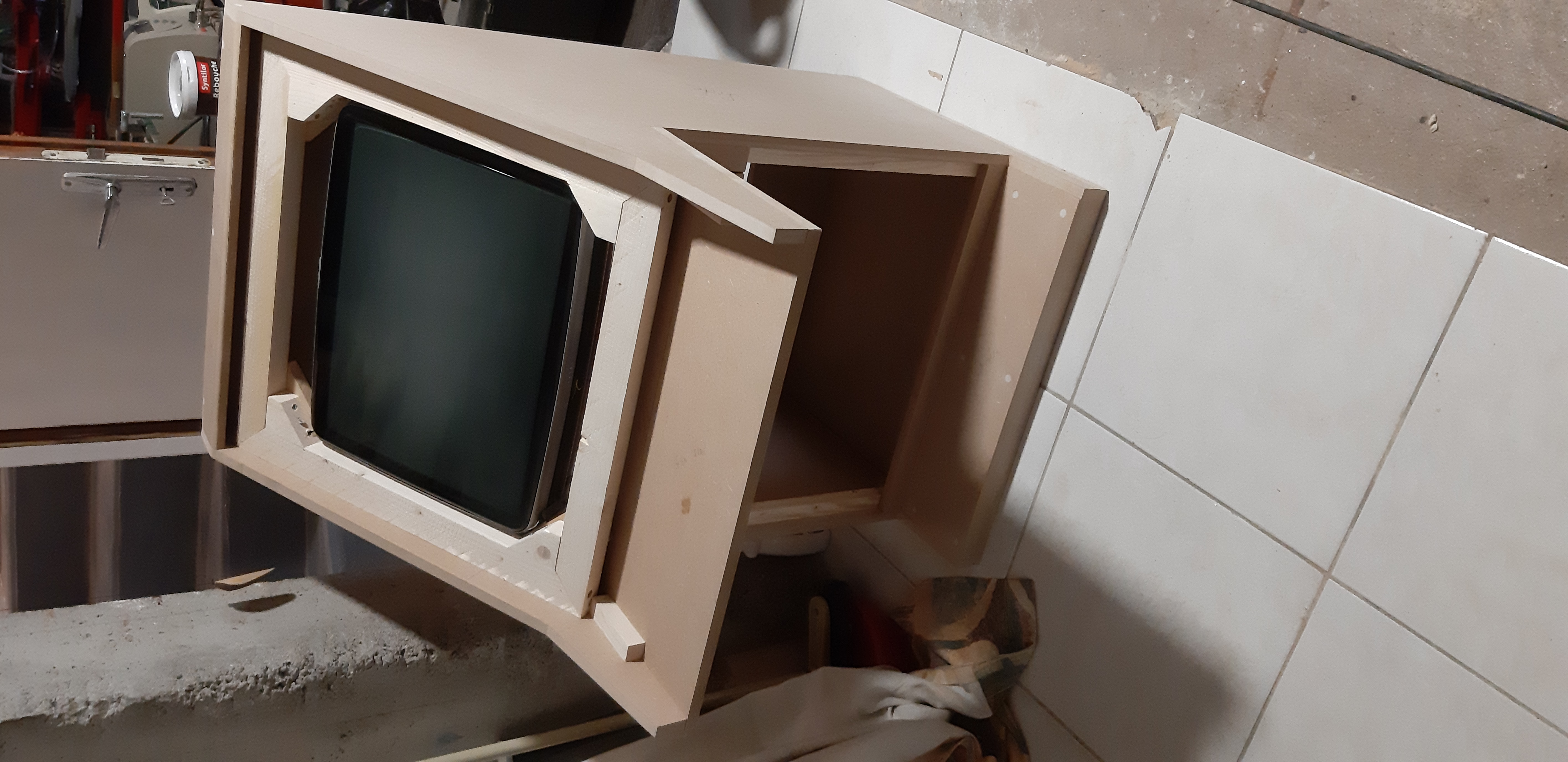

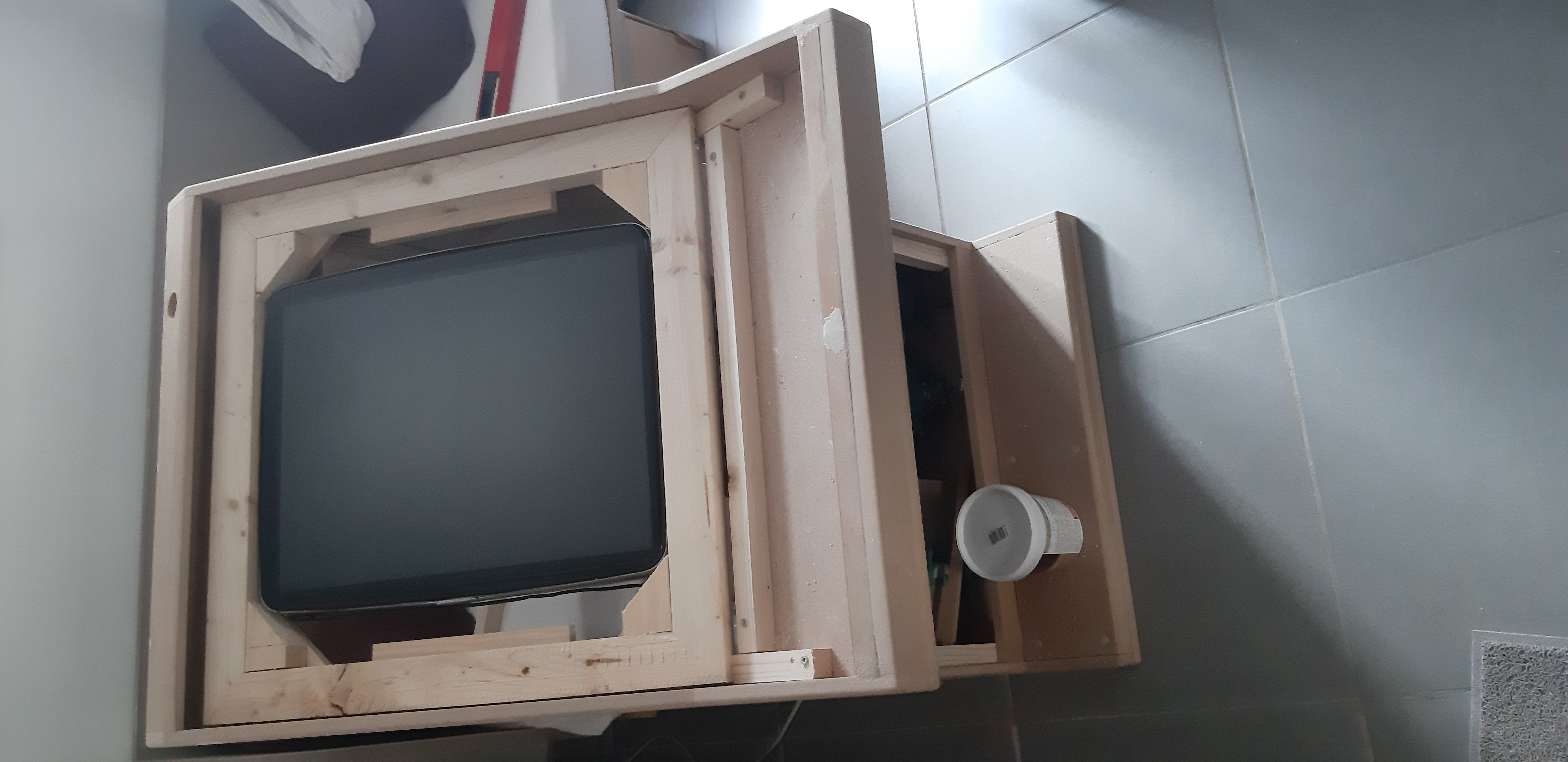

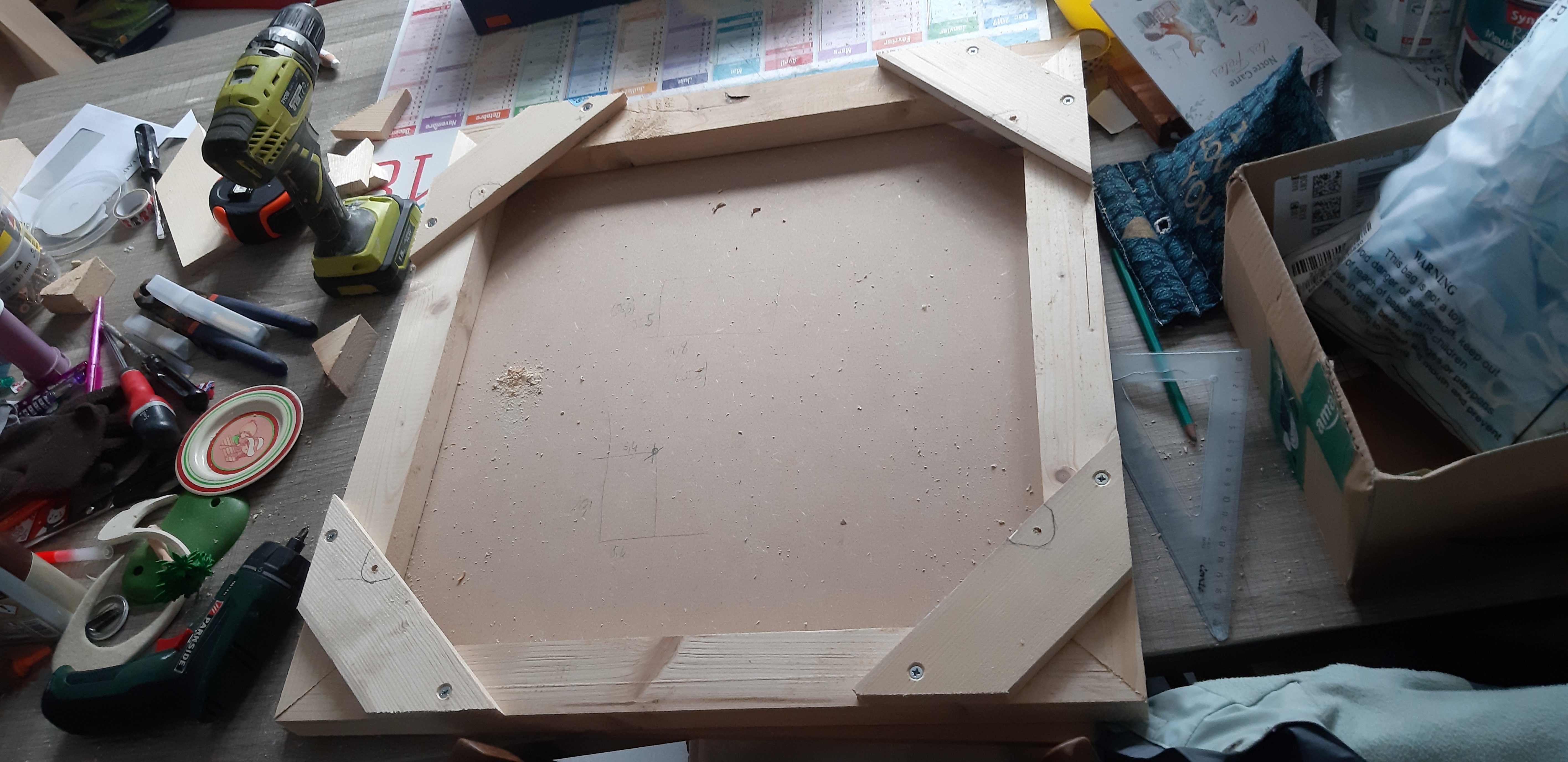

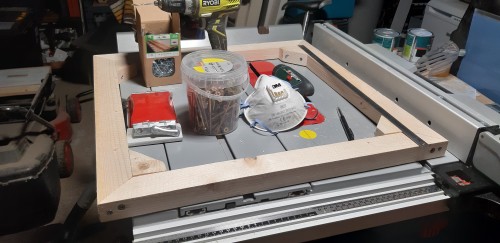

Quelques avancées ! Frame écran, qui peut passer en Yoko ou tate, et bezel maison.

[ゴジラ]

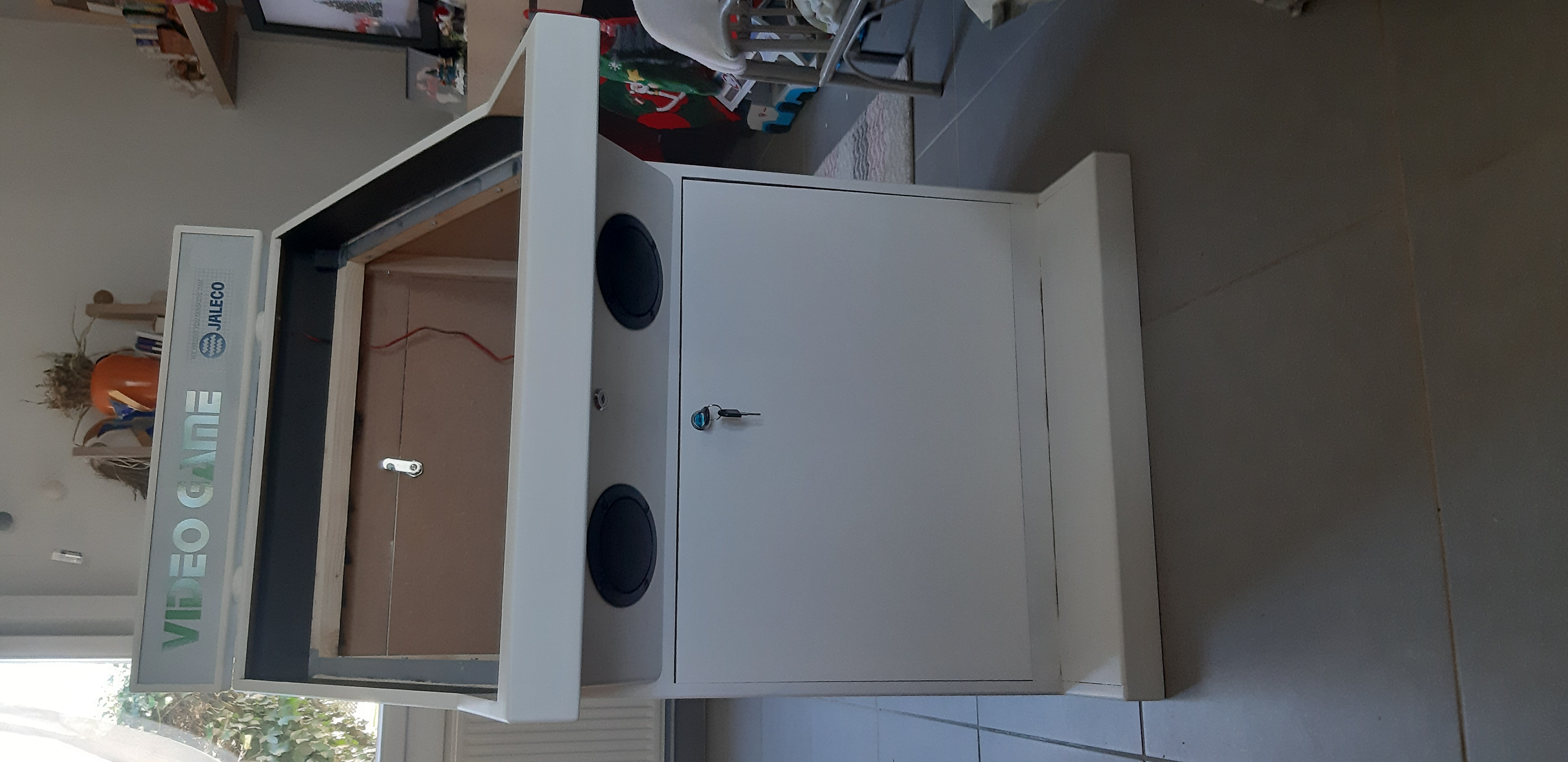

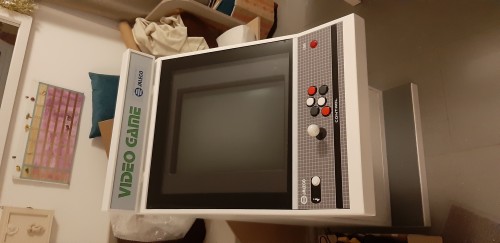

Suite, et fin

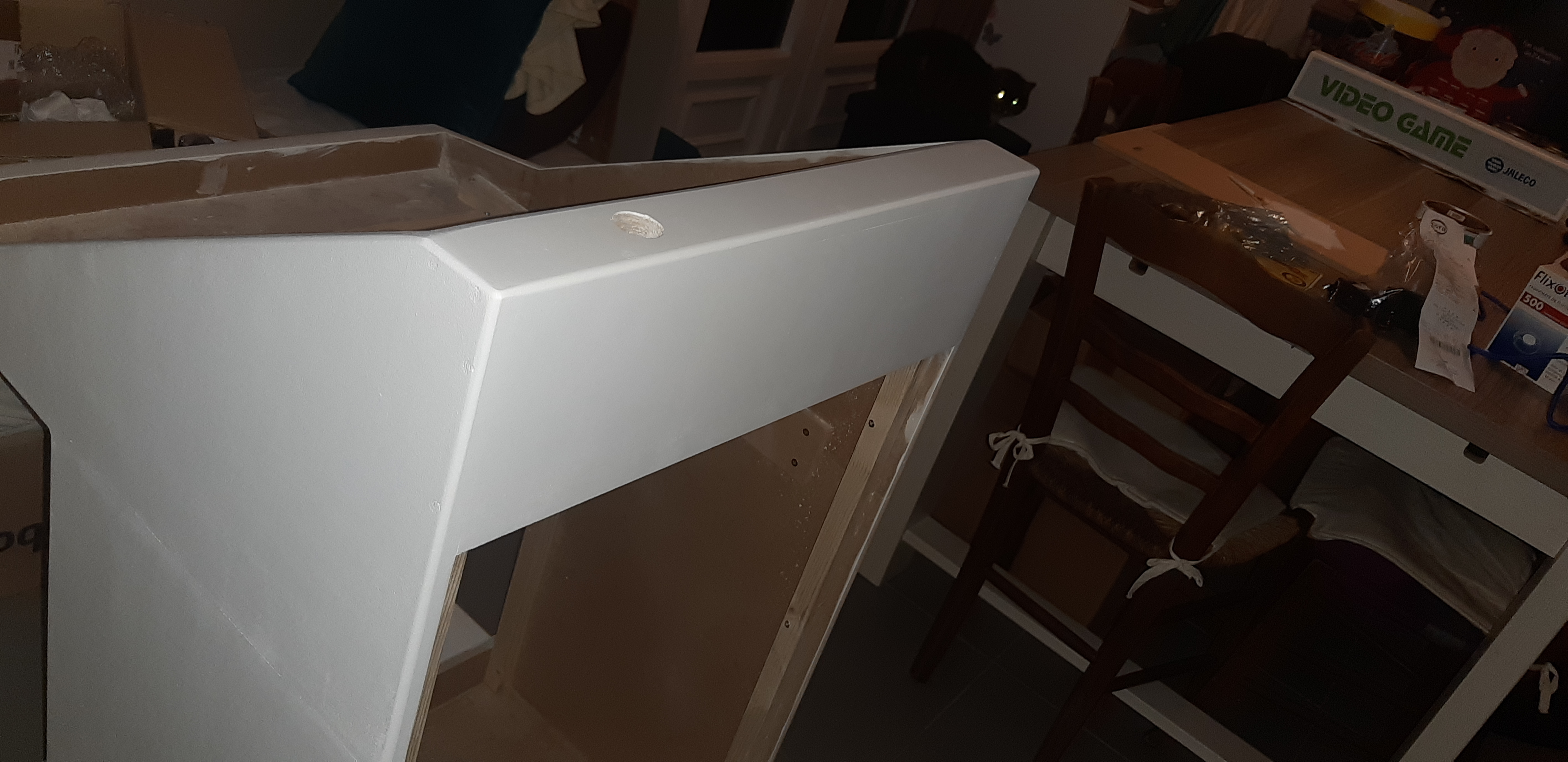

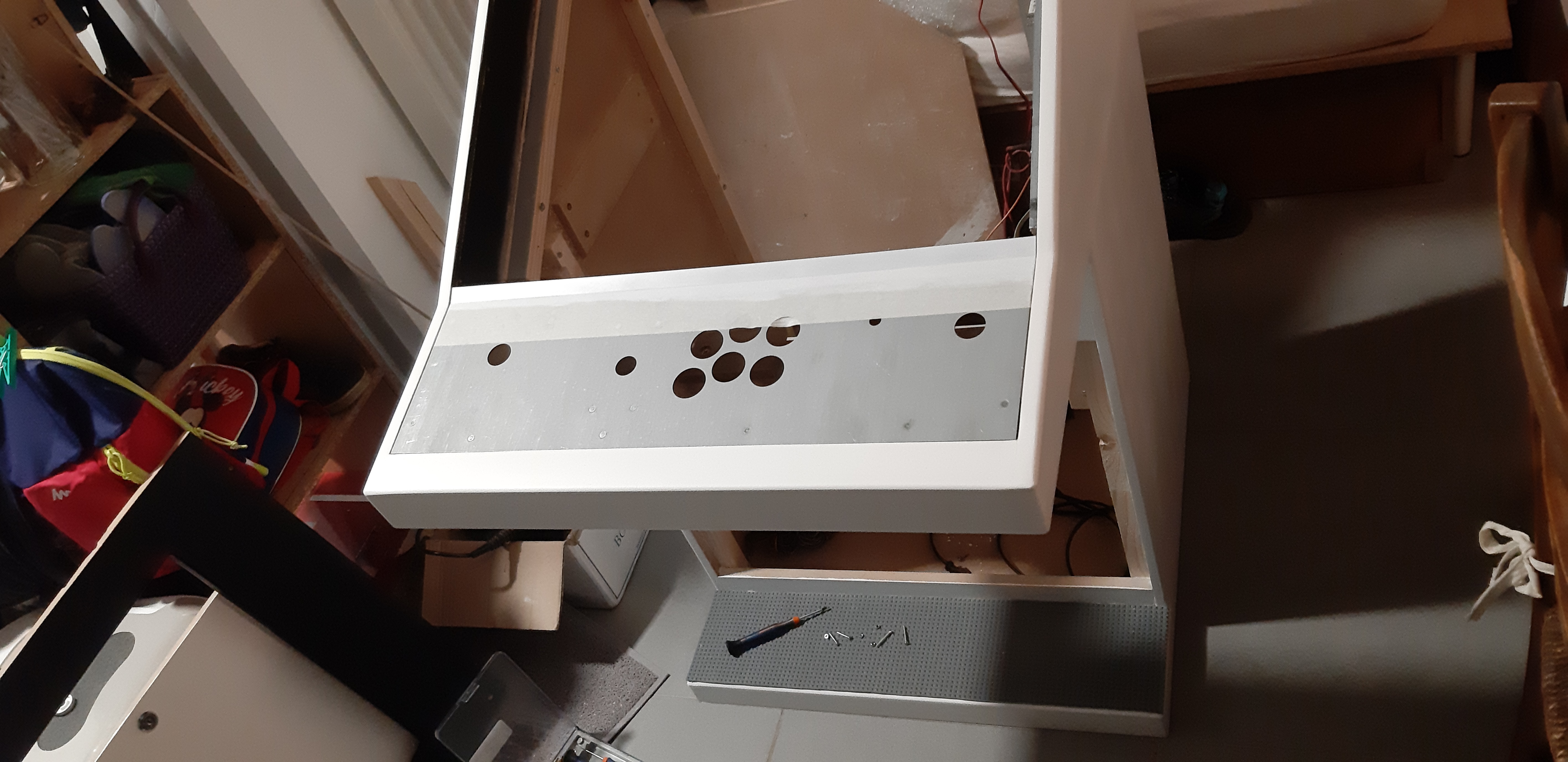

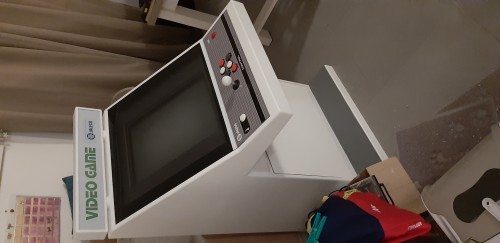

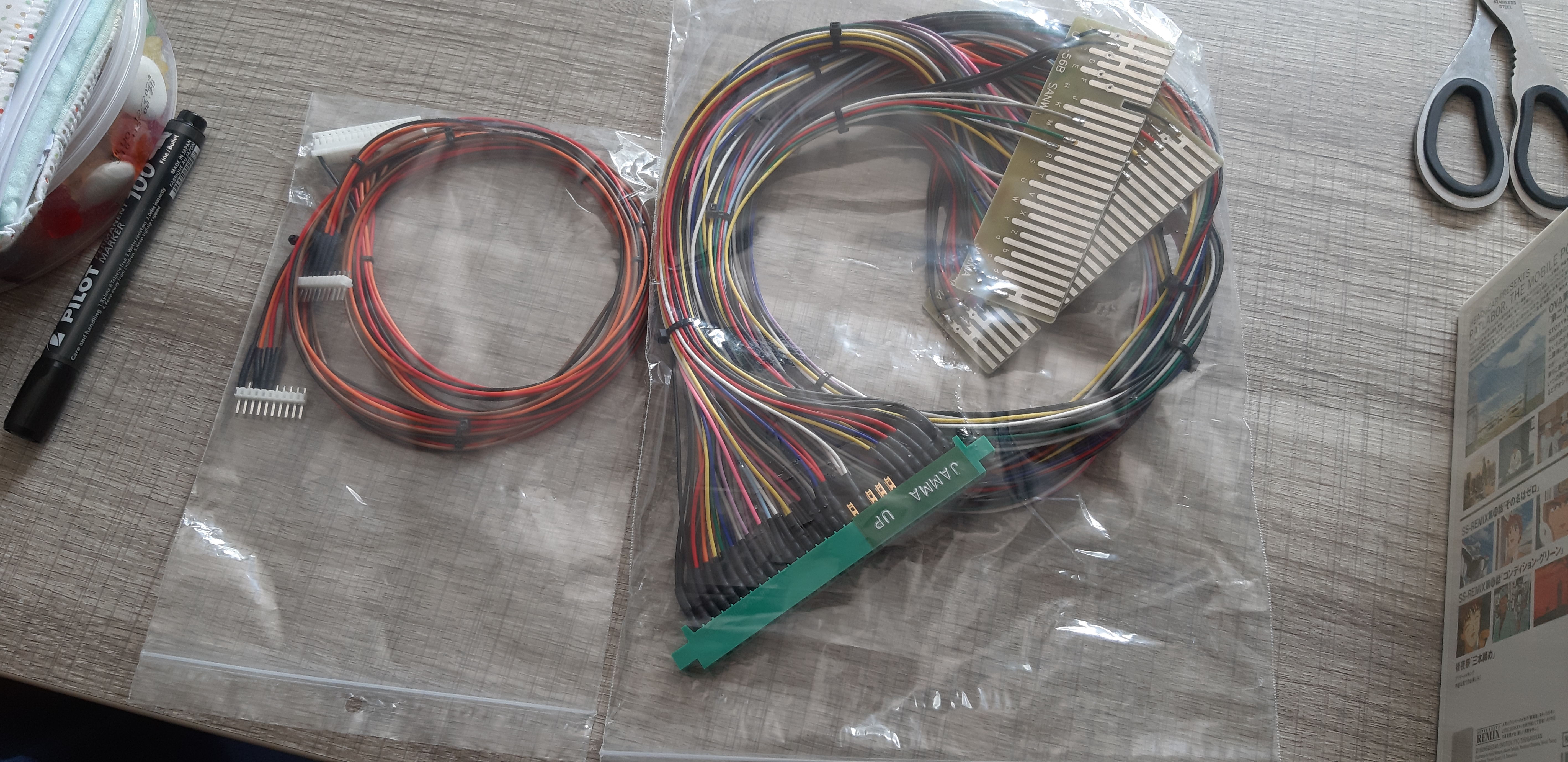

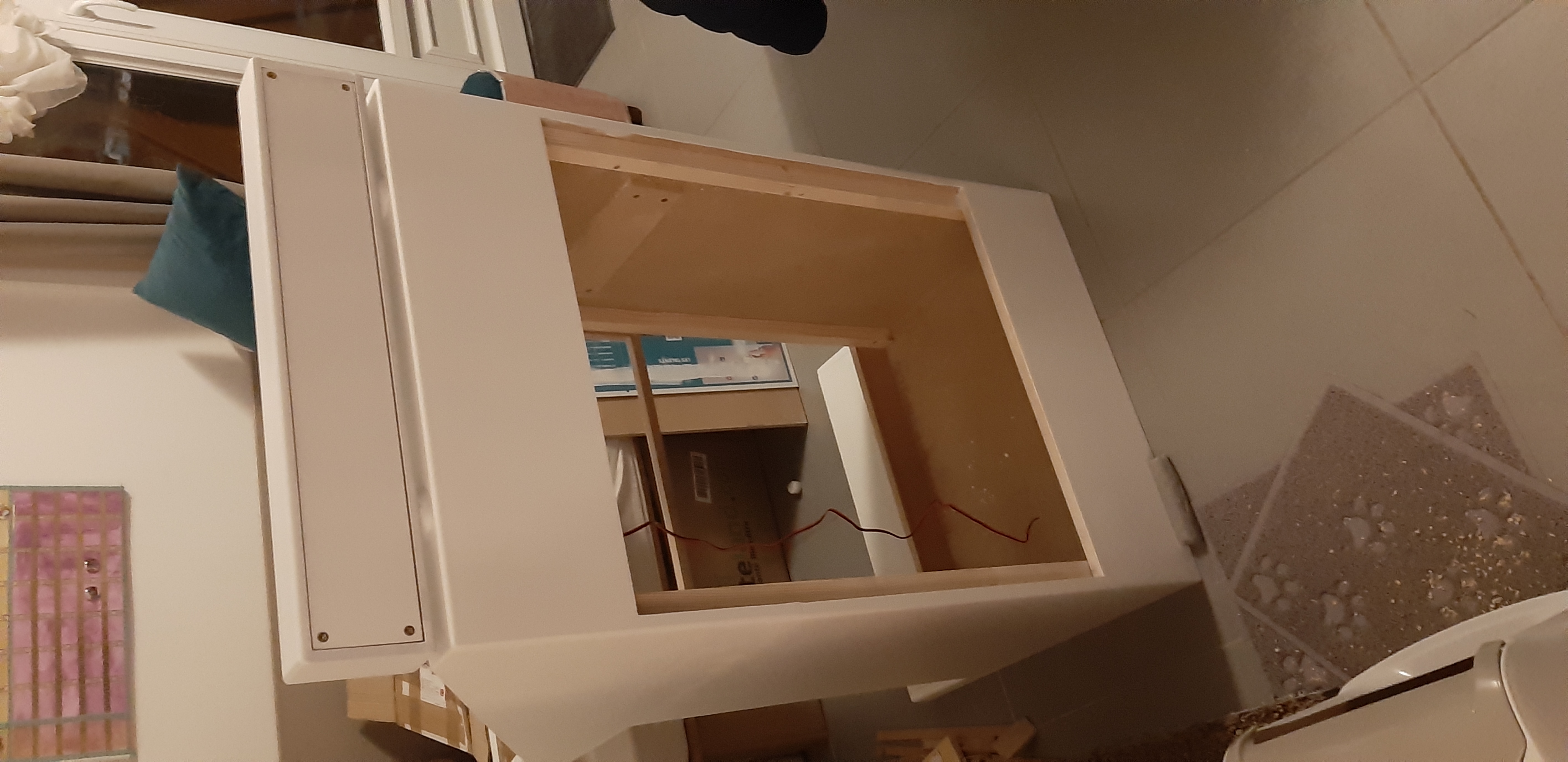

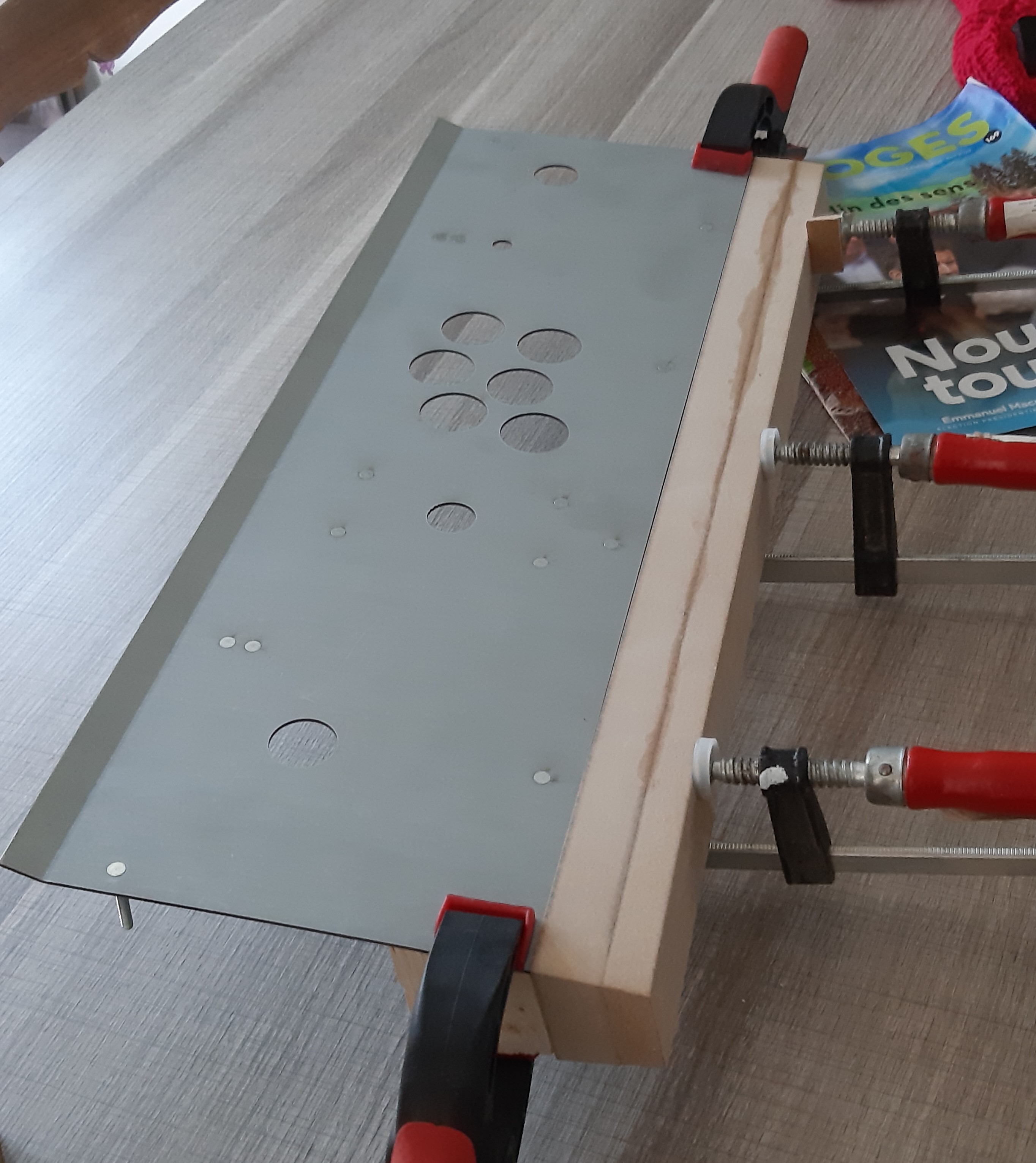

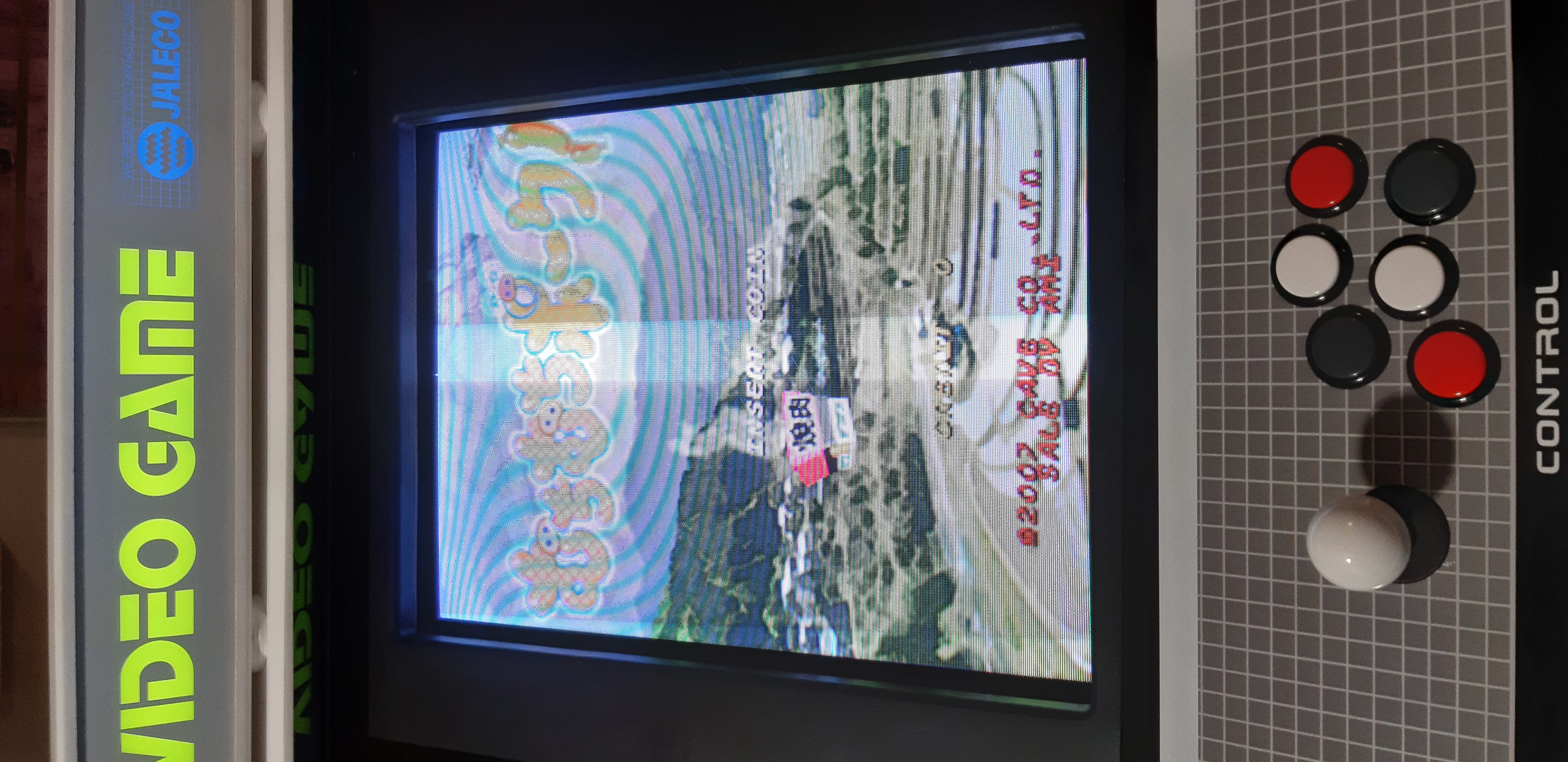

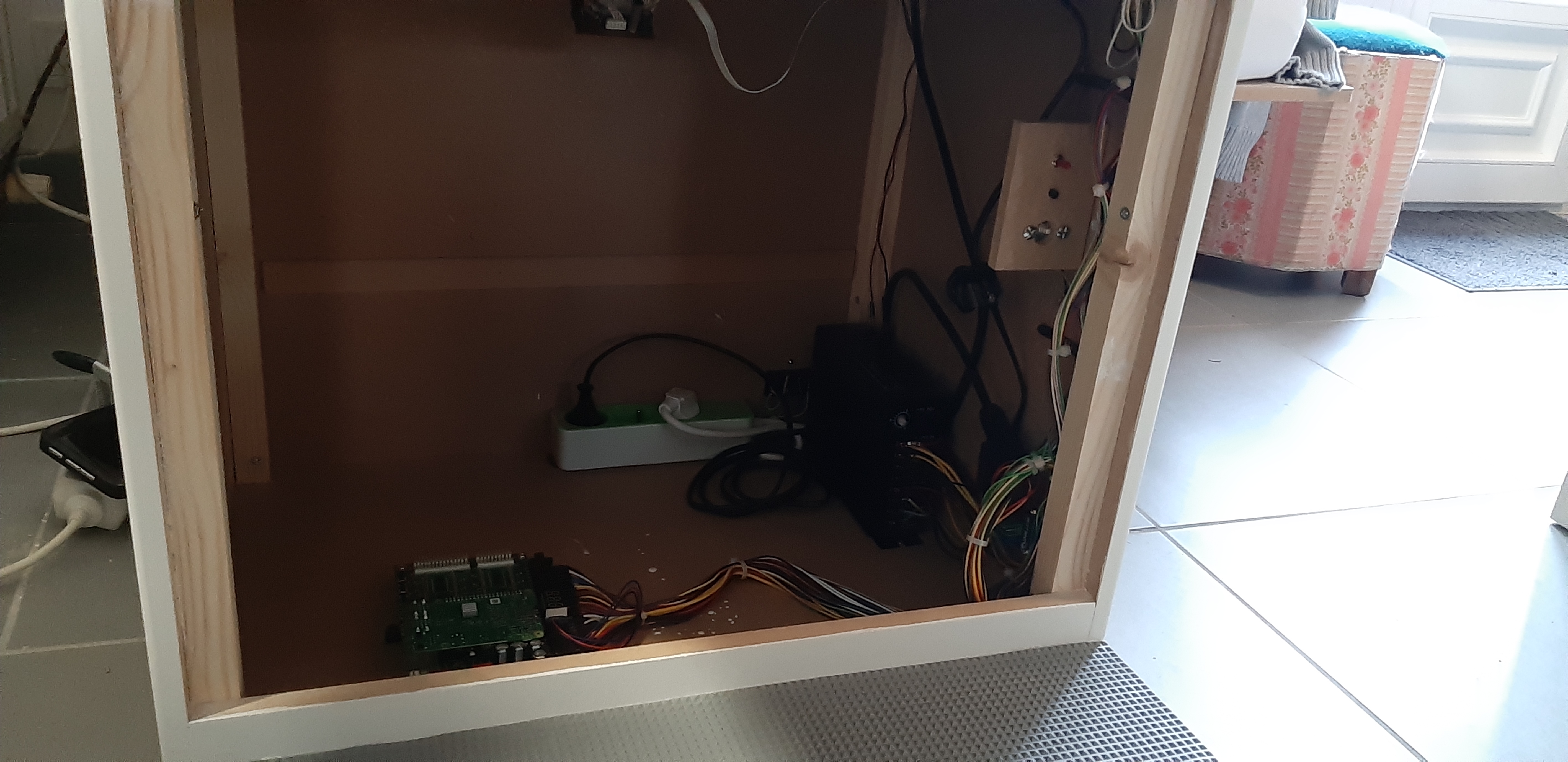

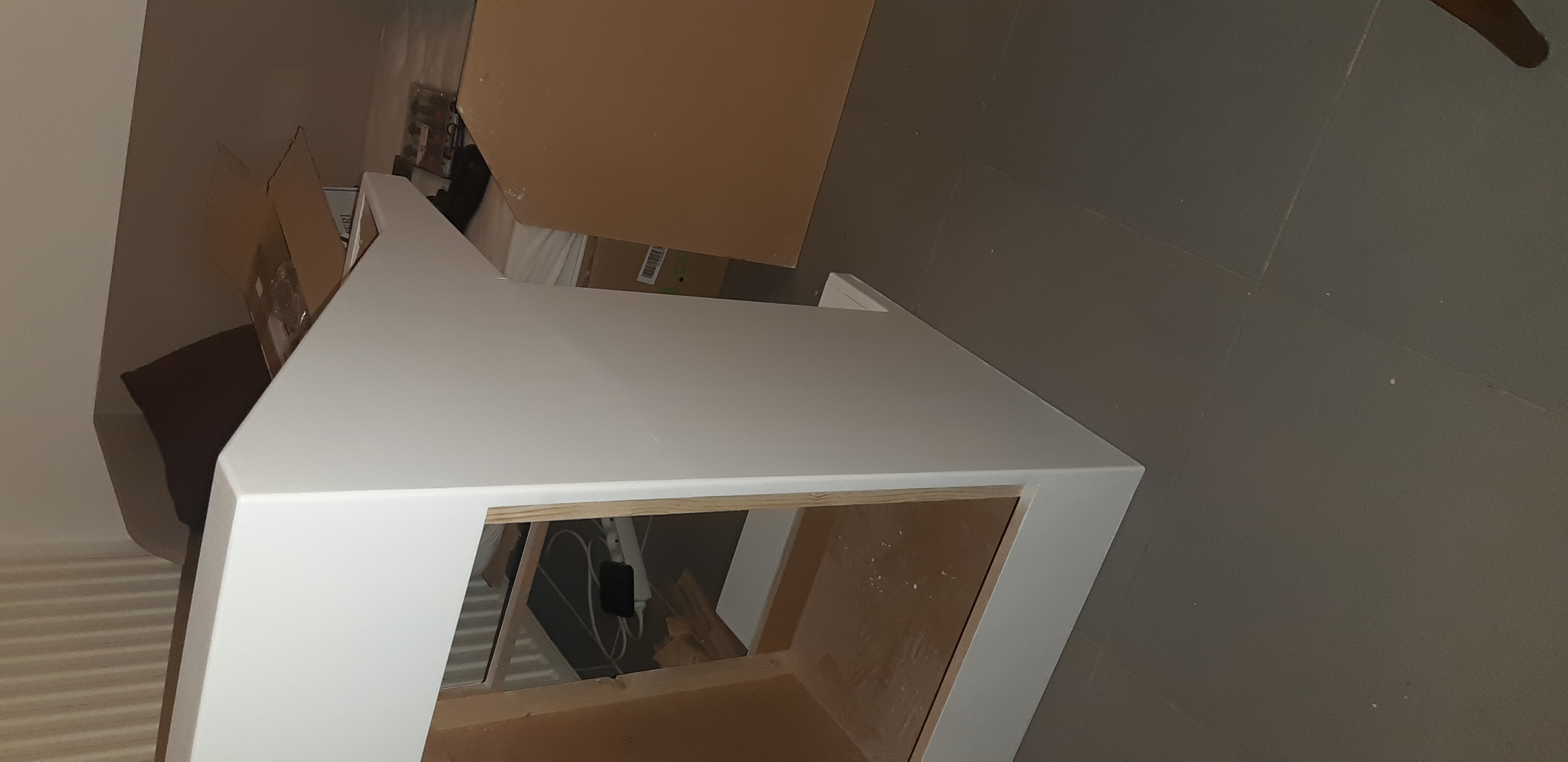

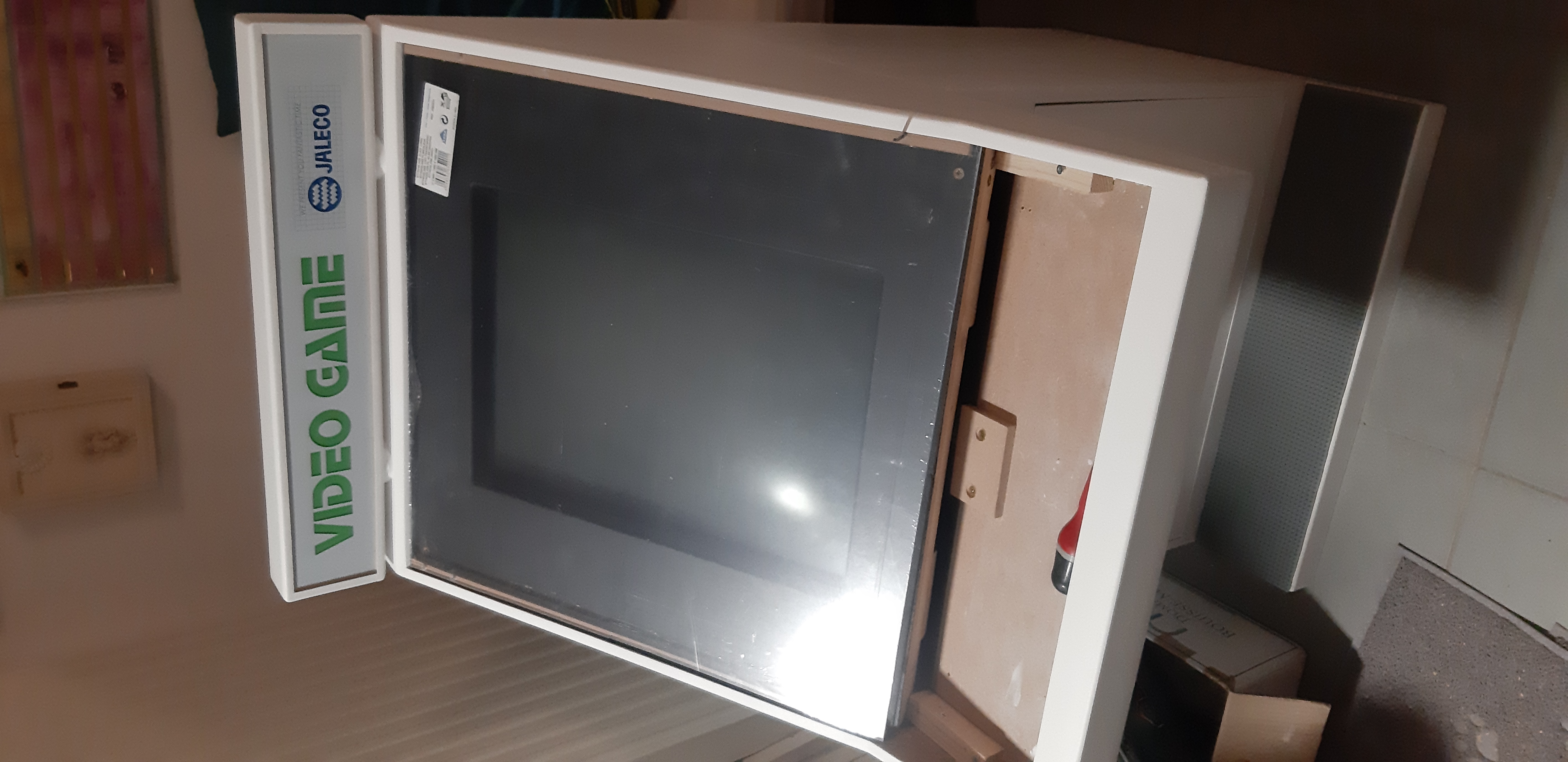

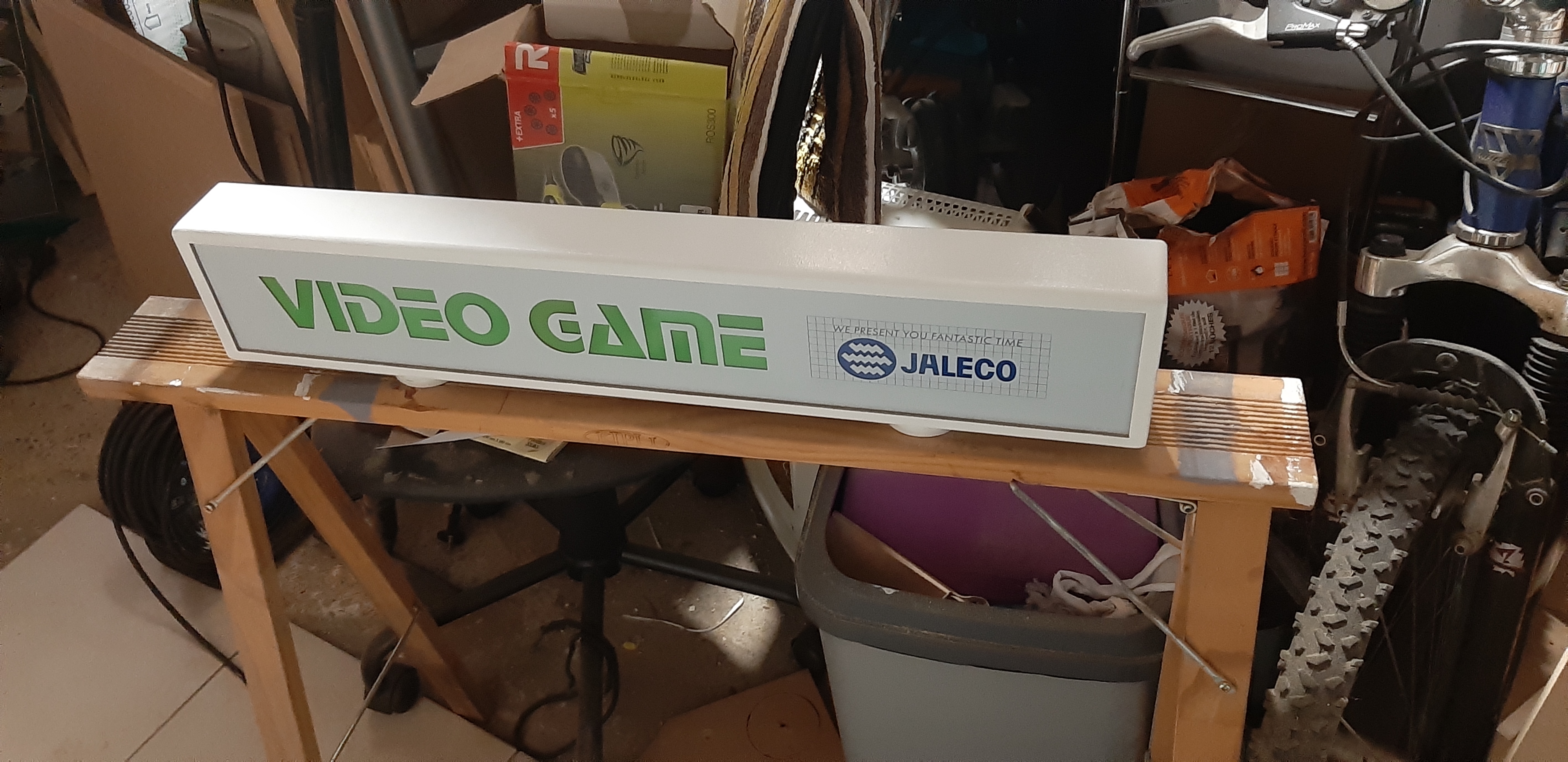

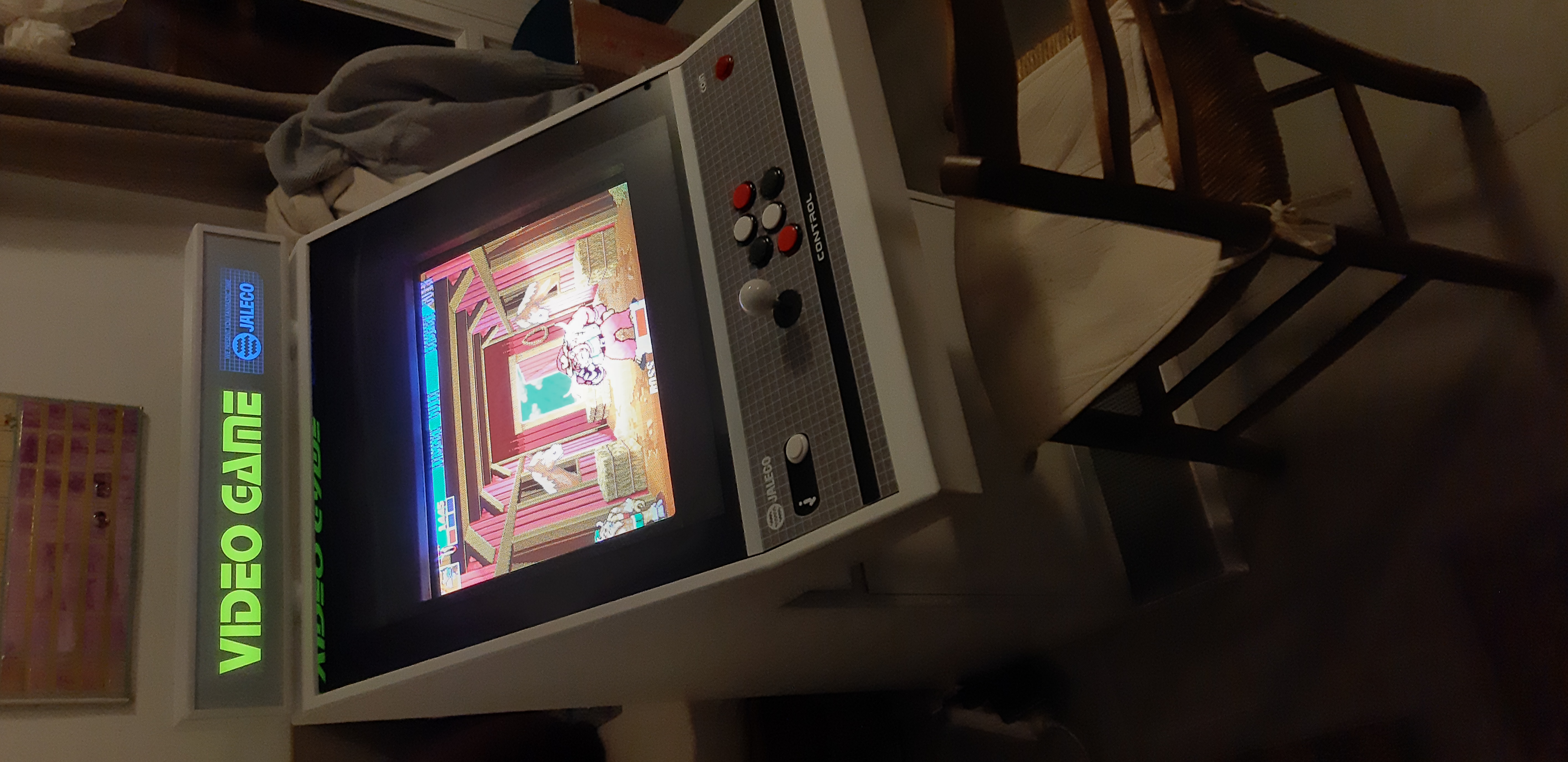

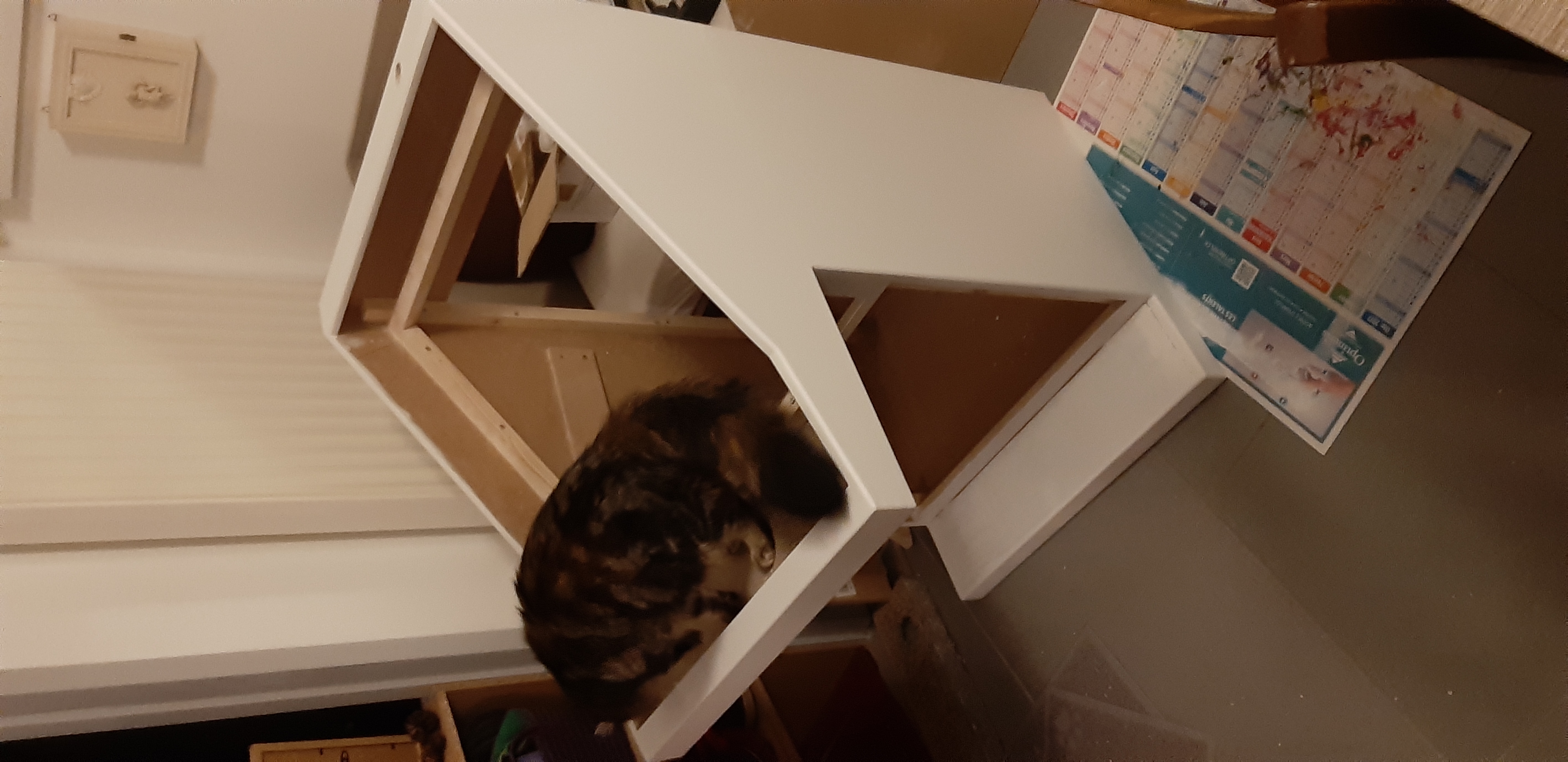

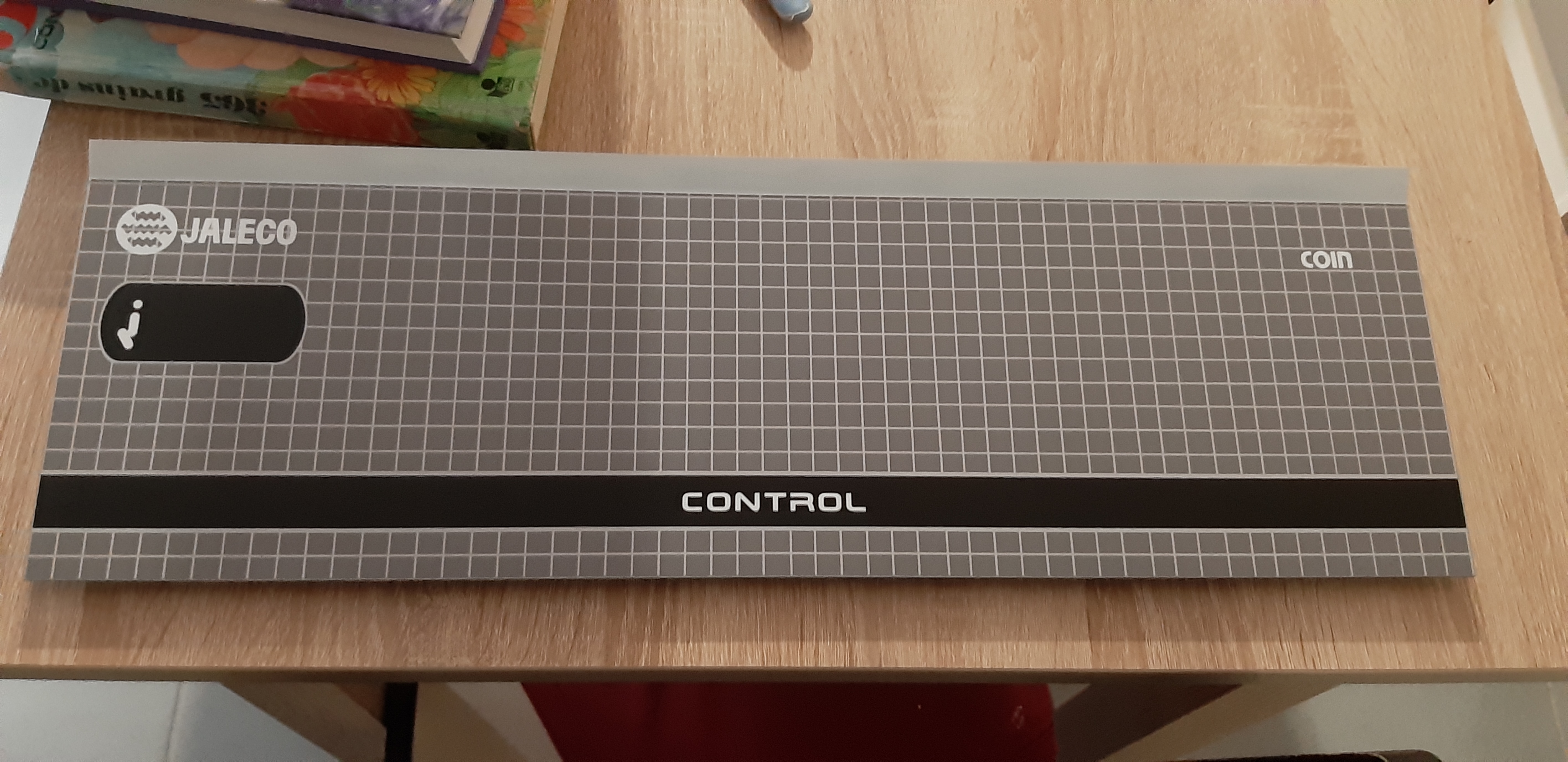

Enduit, apprêt, ponçages successifs, mise en peinture, découpe de la vitre, préparation du panel, câblage, et premier allumage.

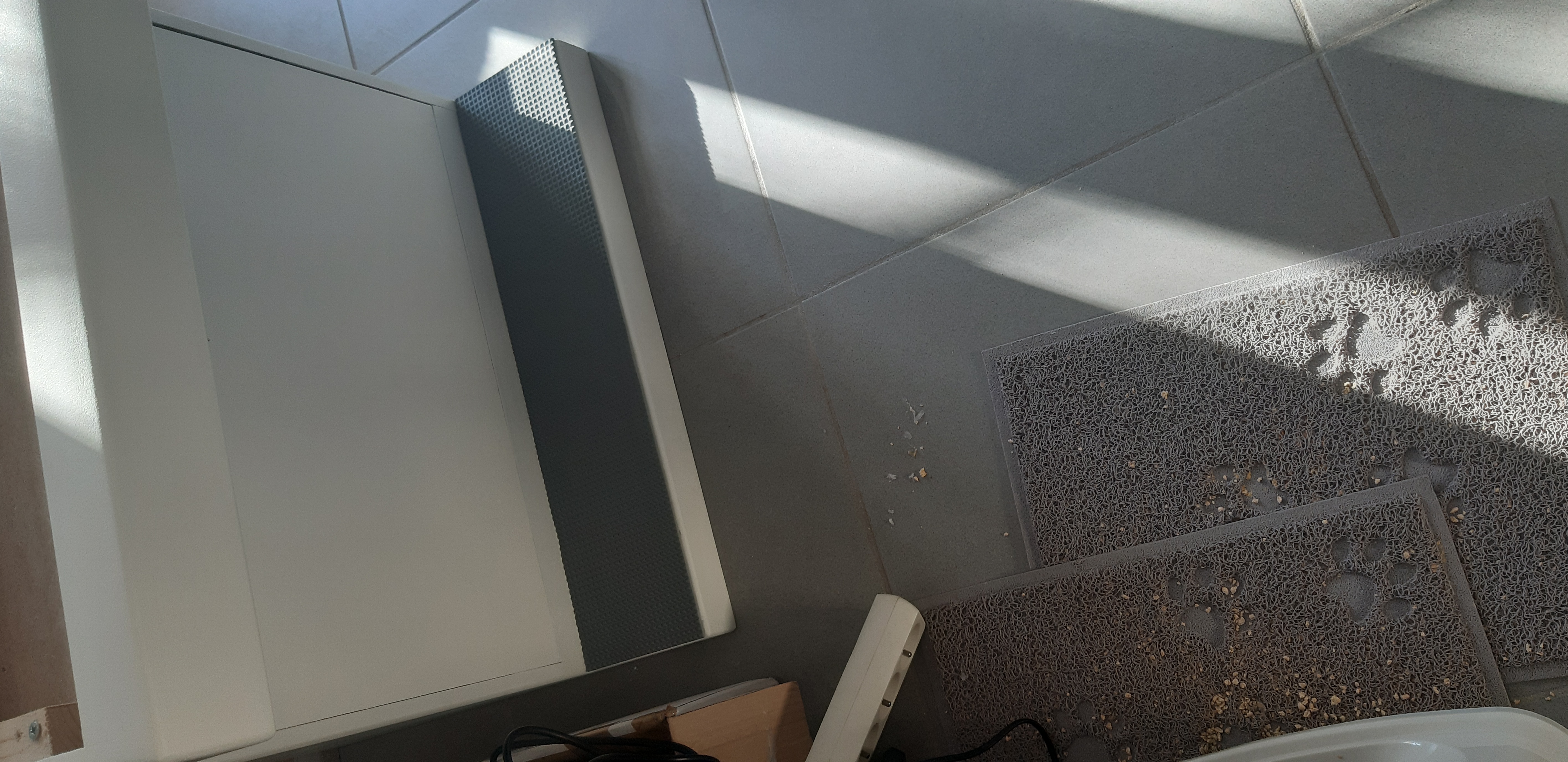

J'ai eu un souci avec les haut-parleurs, ceux-ci ne sont pas blindés, aussi quand ils sont trop proches de l'écran en tate....ça magnétise et on a de belles tâches dans les coins. Le degauss n'aide pas.

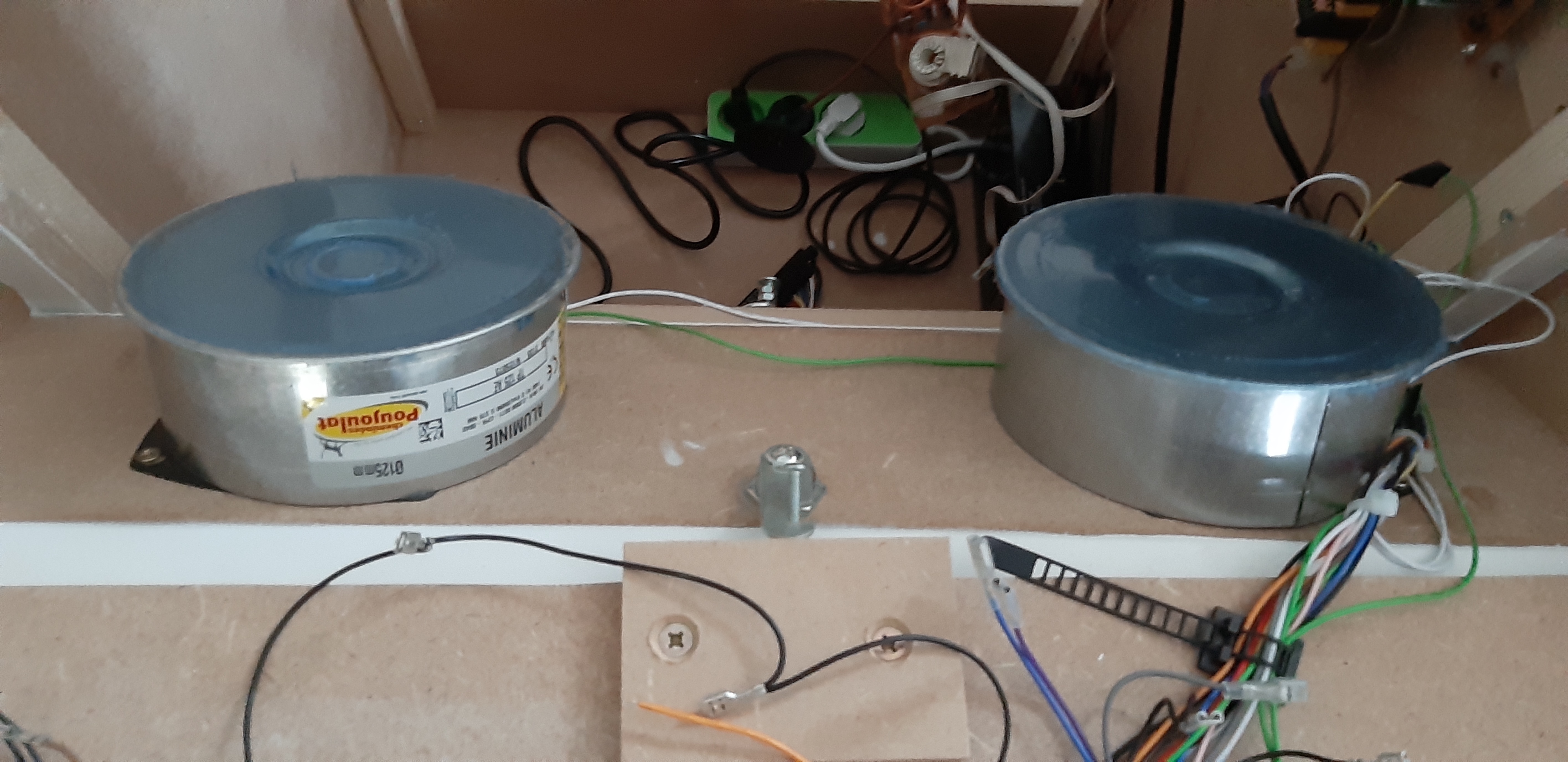

Sur les conseils de gtranche et de Elbauju, j'ai testé de recouvrir les hps avec des chapeaux de conduite de poêle à bois, pour limiter le champ magnétique et miracle, ça marche parfaitement.

[Kretinou]

Total madness pour un résultat sidérant. Bravo !

[Redfield1]

La finition a l'air démente, mes félicitations.

[ゴジラ]

J'ai essayé d'être le plus propre possible, mais cela reste de la peinture au rouleau laqueur.

XingoTHX est en train de terminer sa repro aussi, il est passé par un carrossier pour la peinture et pour le coup le résultat est parfait, zero défaut.

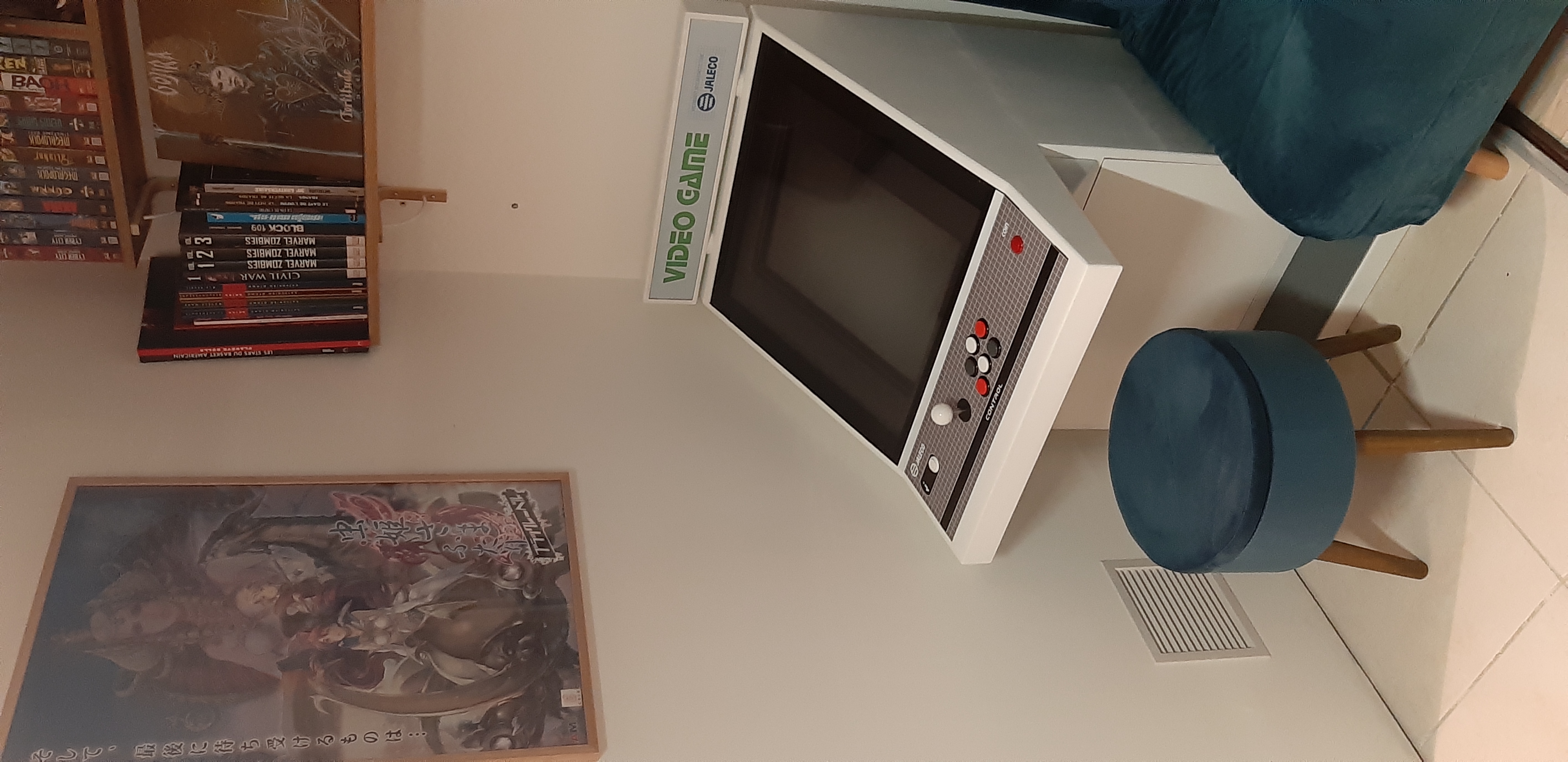

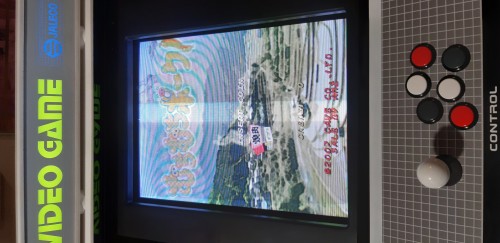

Ma borne a intégré la gameroom pour du shoot tate pour le moment

[mpatou]

Magnifique travail, j'adore

Ma borne a intégré la gameroom pour du shoot tate pour le moment

Par contre j'ai l'impression que toutes tes photos sont en Yoko

[ゴジラ]

Je fais pas exprès, le forum les charge comme ça. Par contre si tu cliques dessus elles s'afficheront dans le bon sens.

[ゴジラ]

Hello,

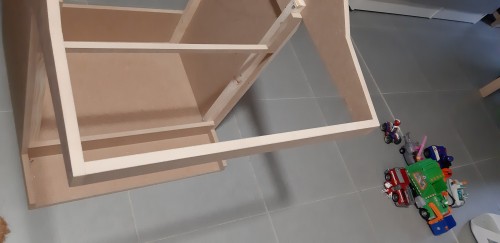

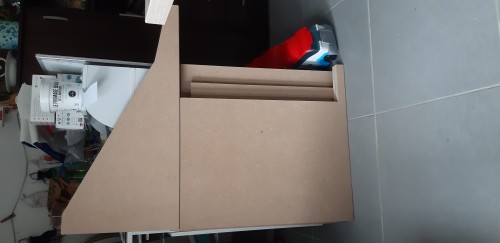

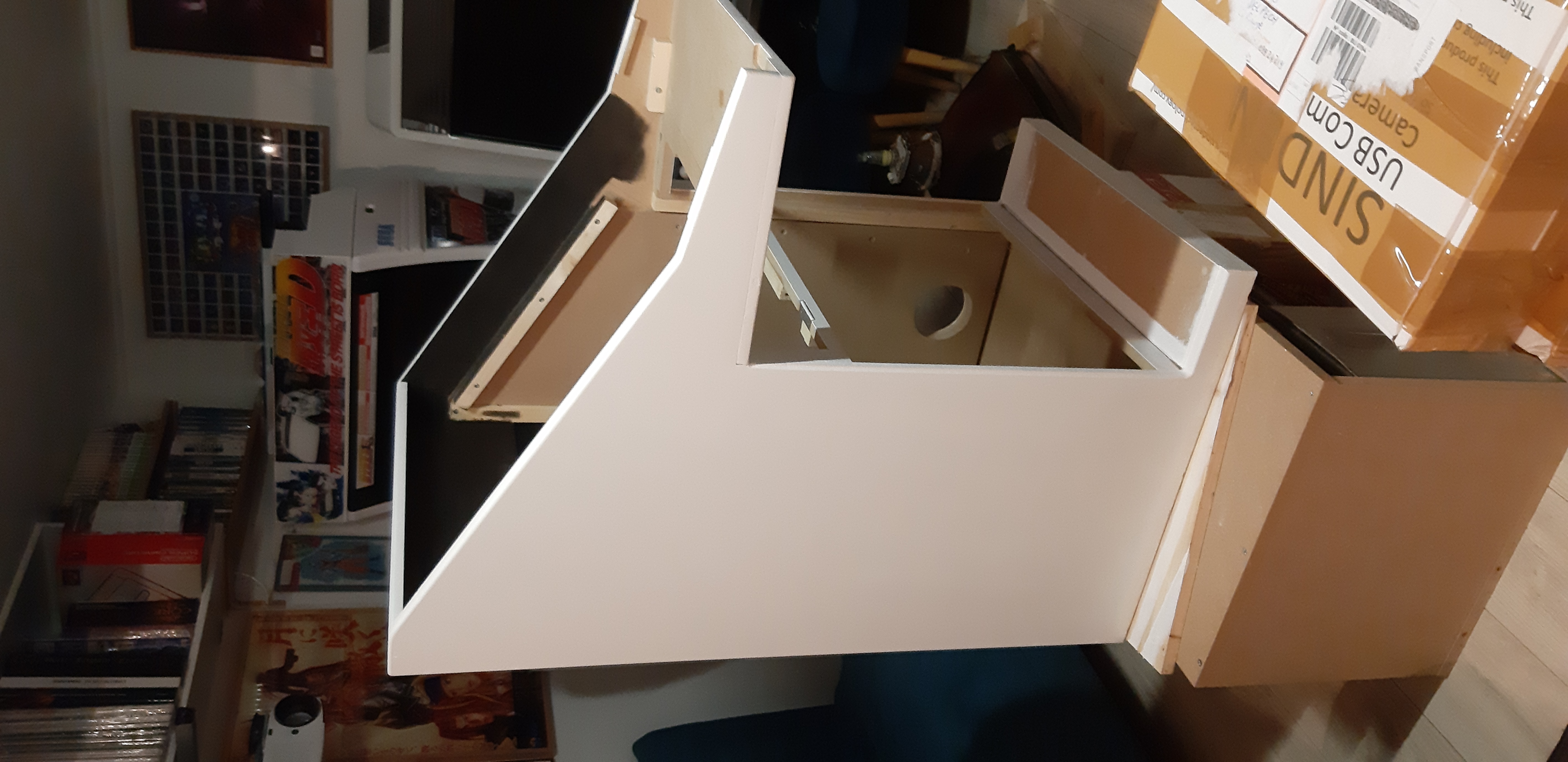

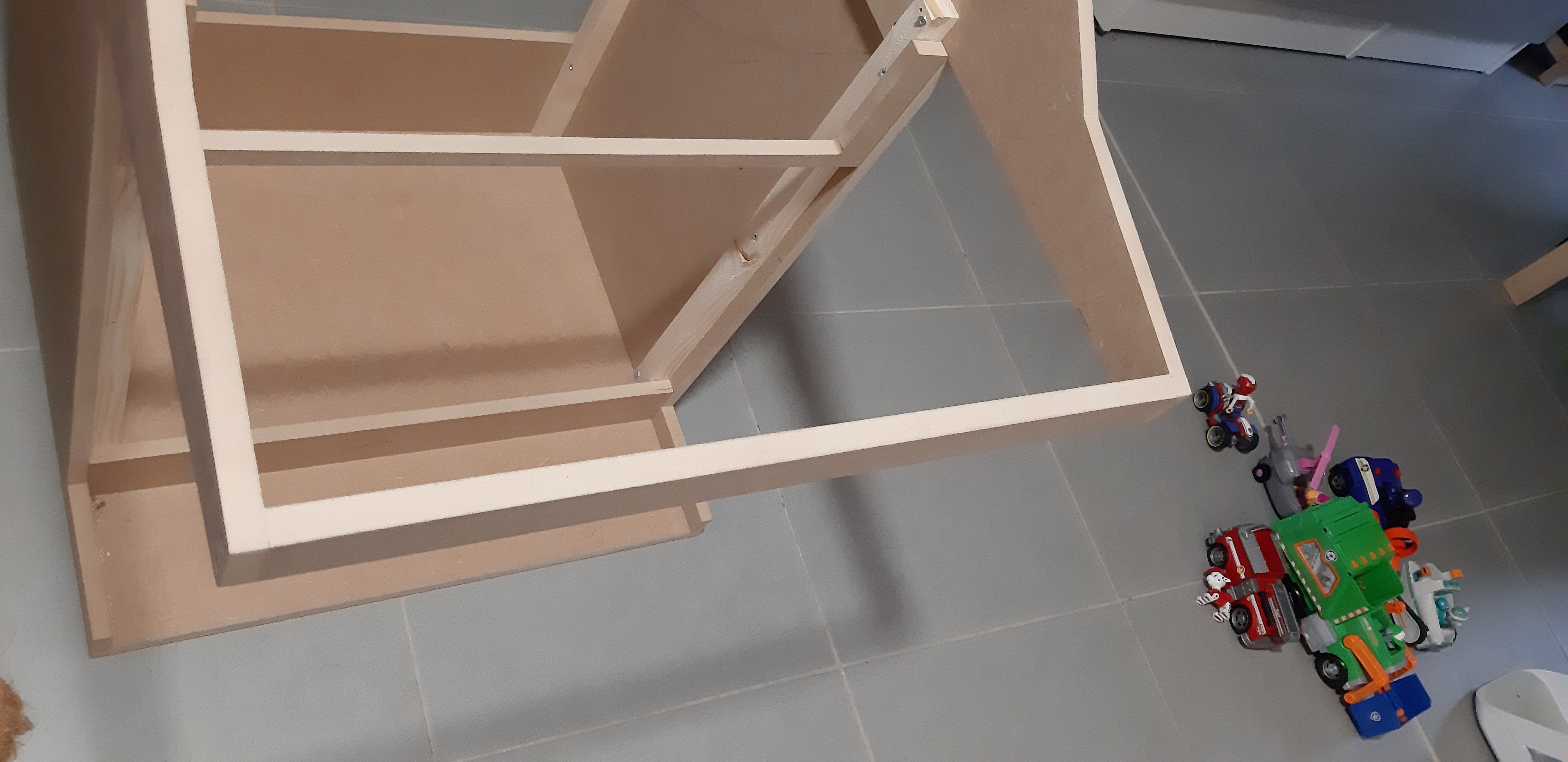

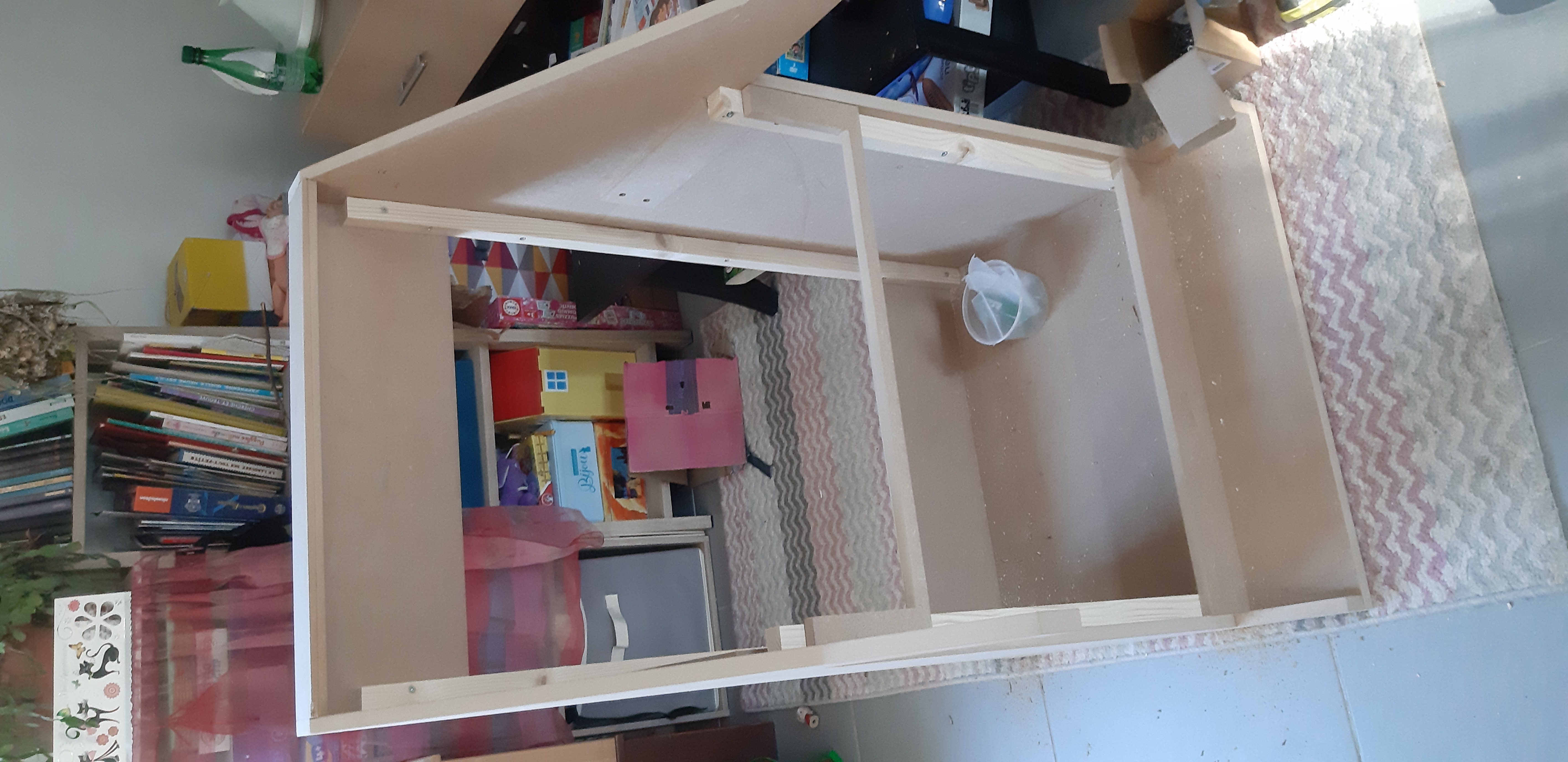

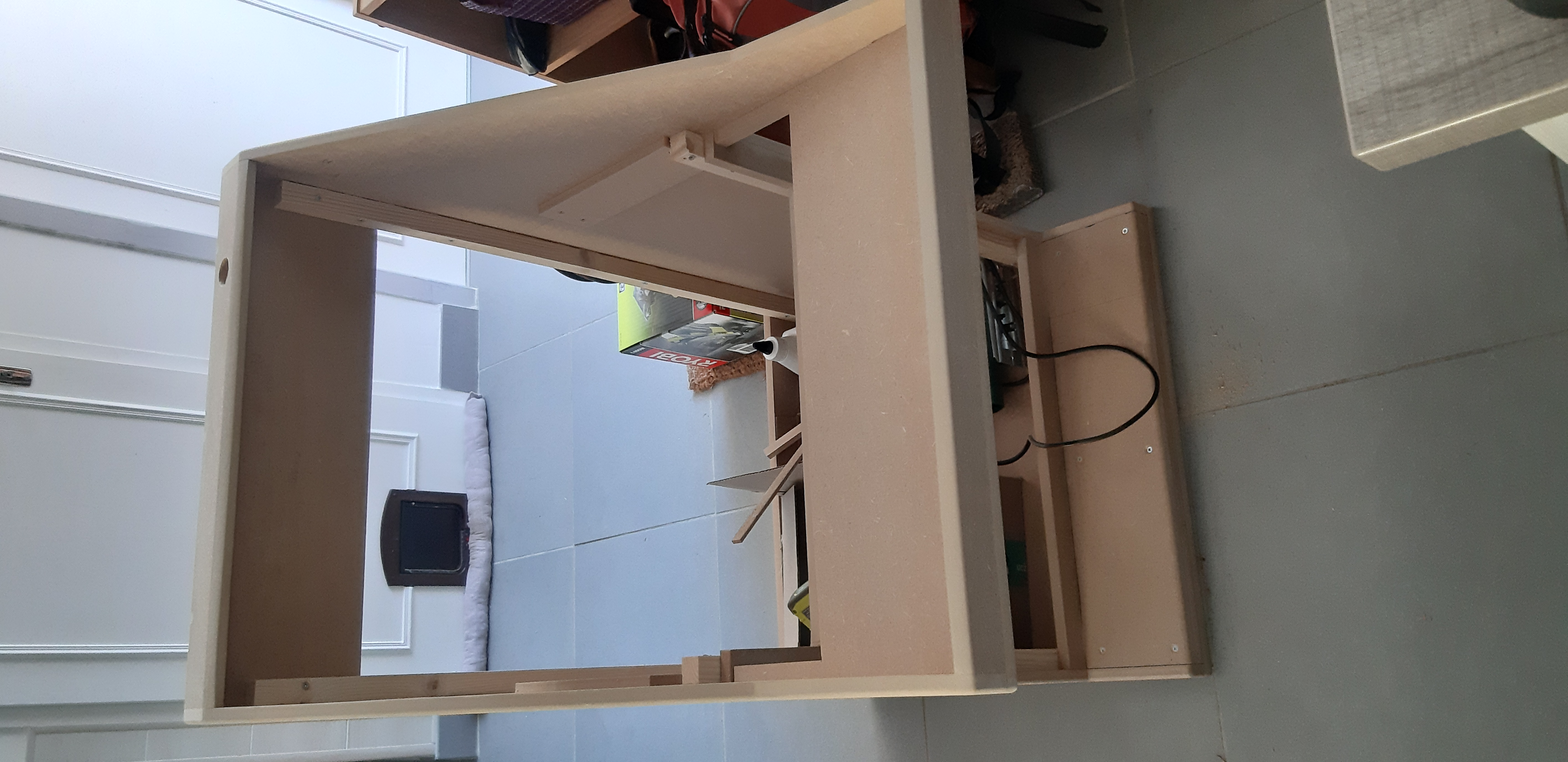

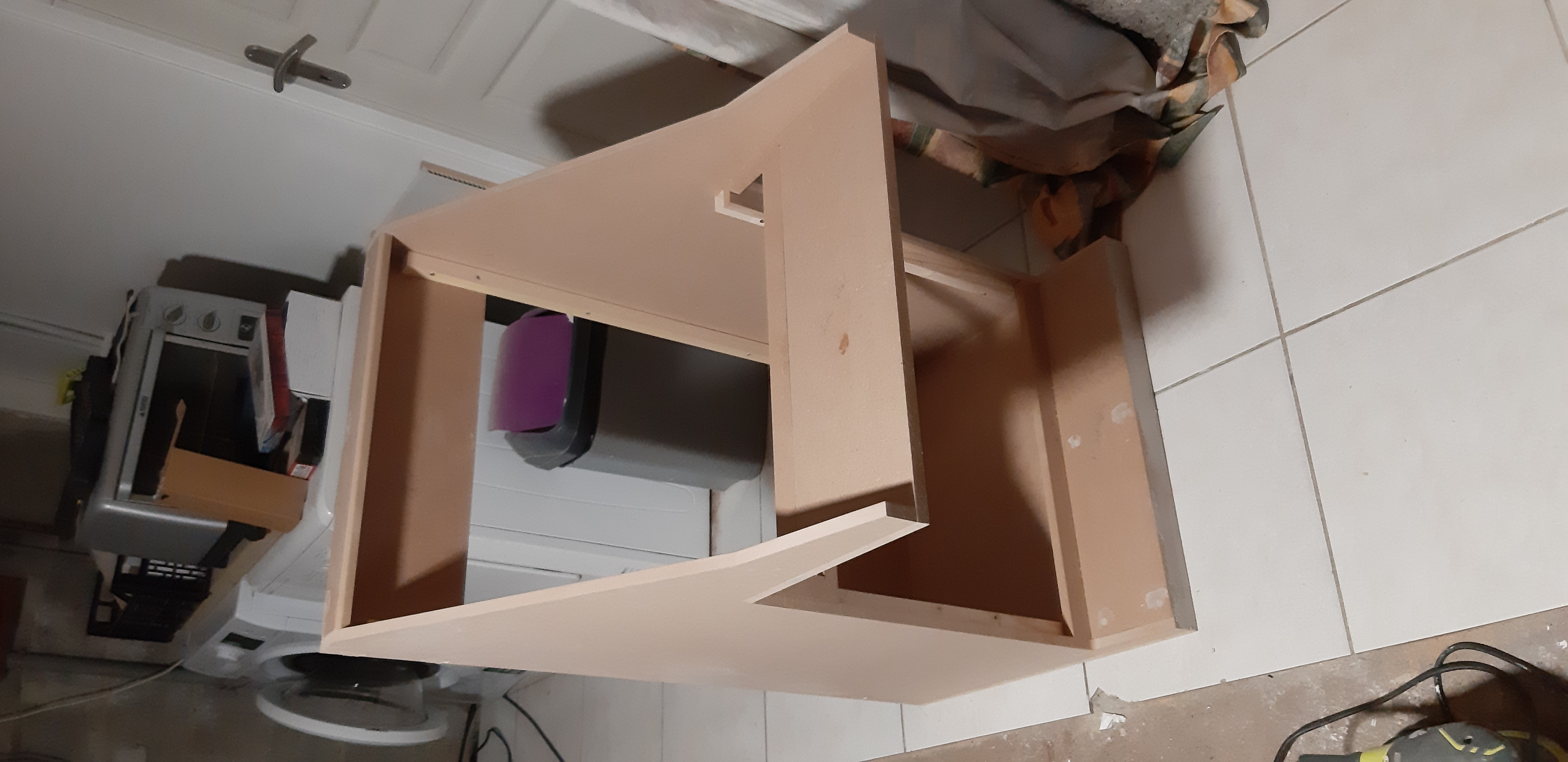

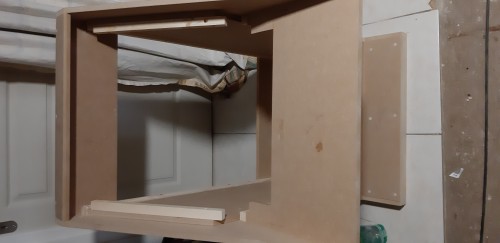

J'ai pas mal avancé sur la seconde repro.

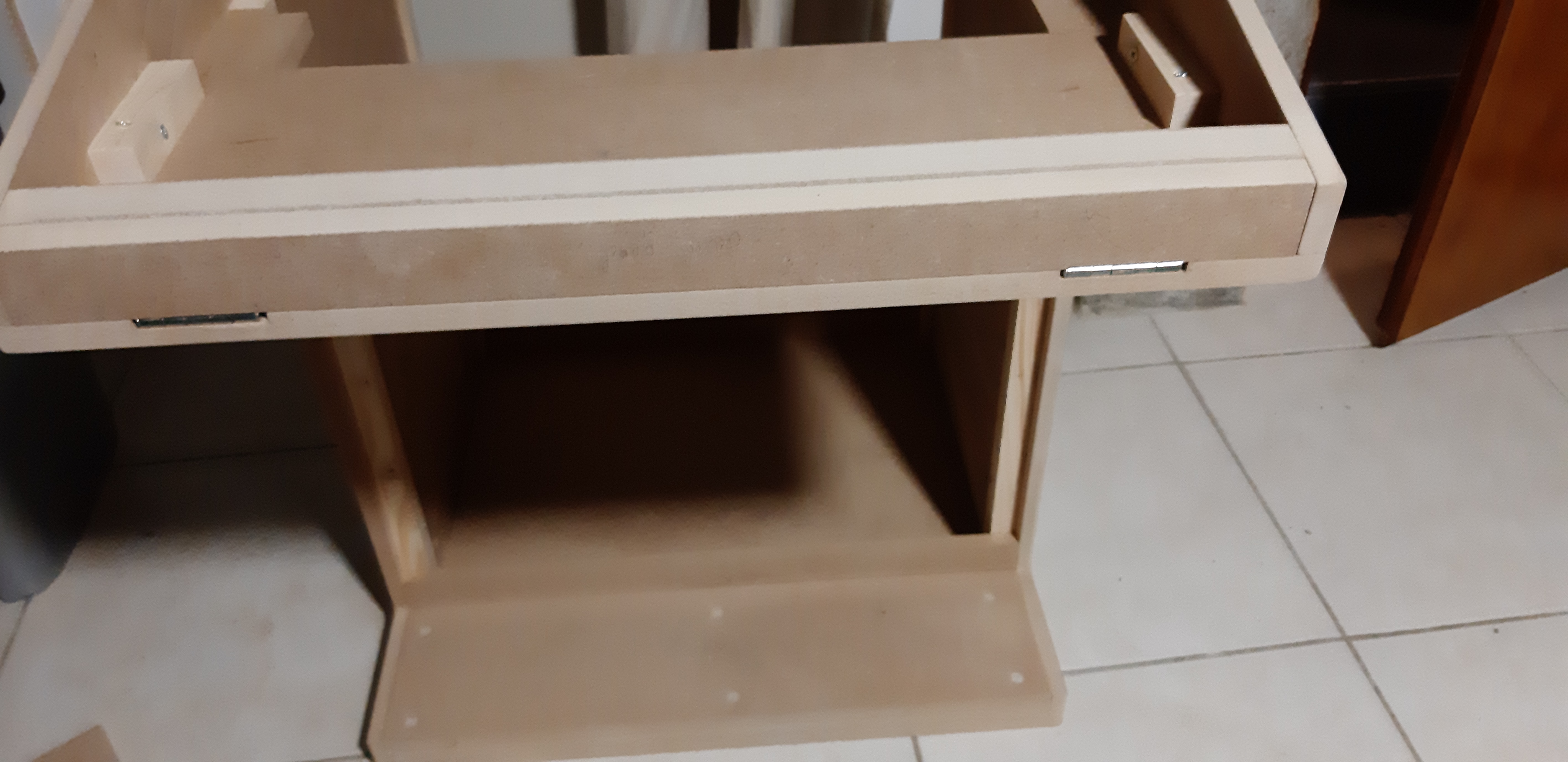

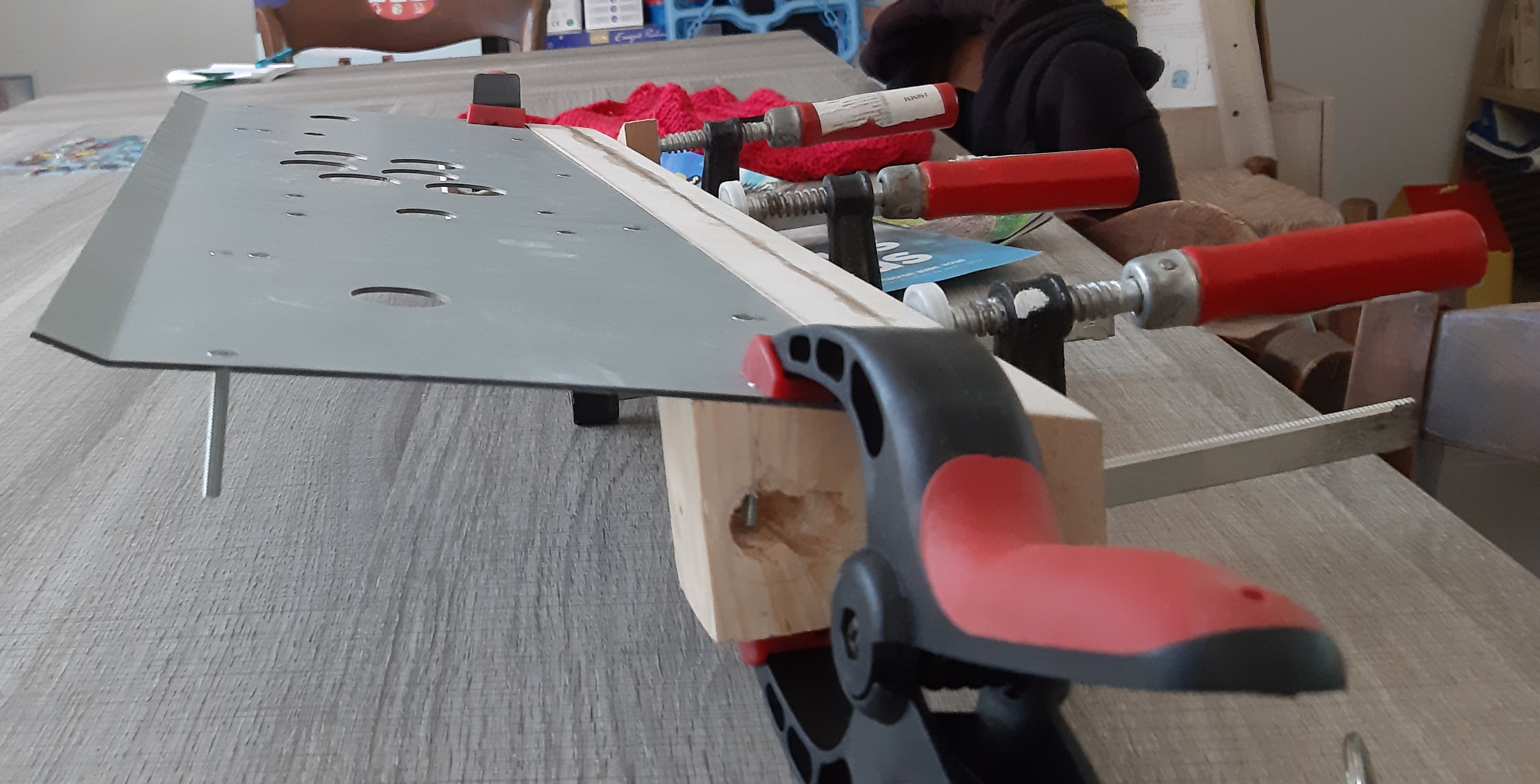

Je tente, pour celle-ci, la conception d'une ouverture du panel avec des charnières.

Pour le moment ça se passe bien :

Il me reste à fixer le panel maintenant.

[ゴジラ]

Hello,

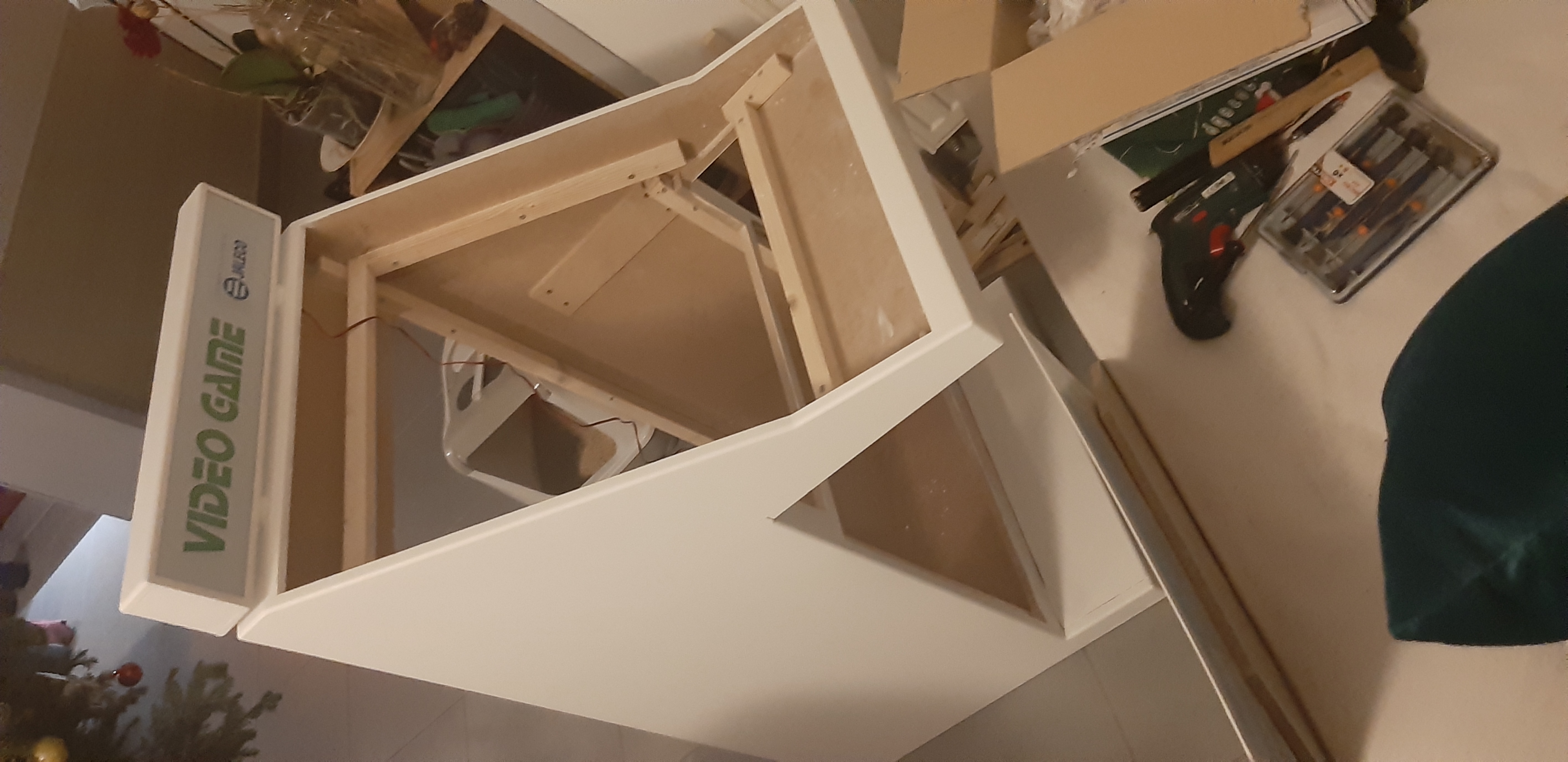

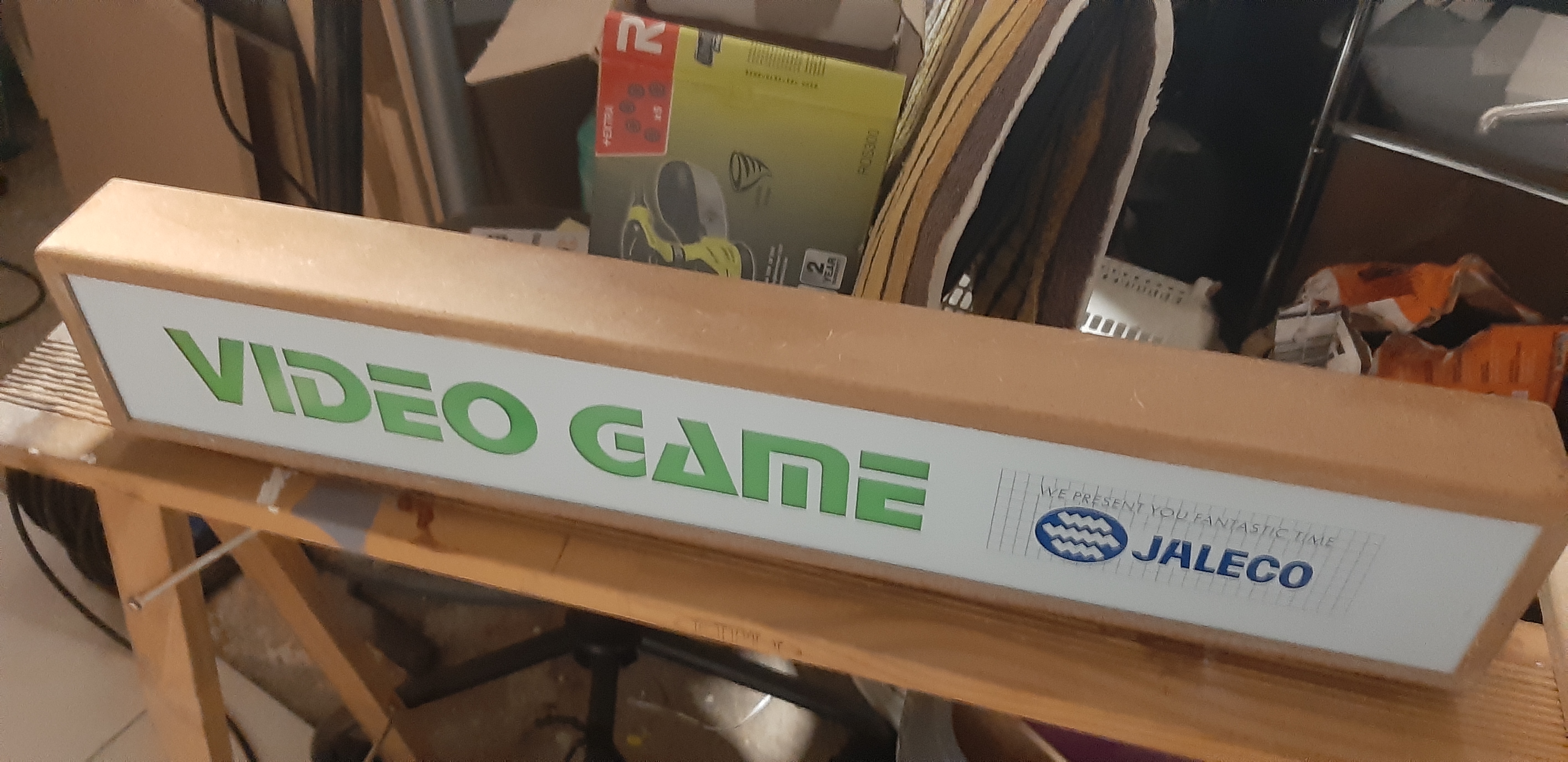

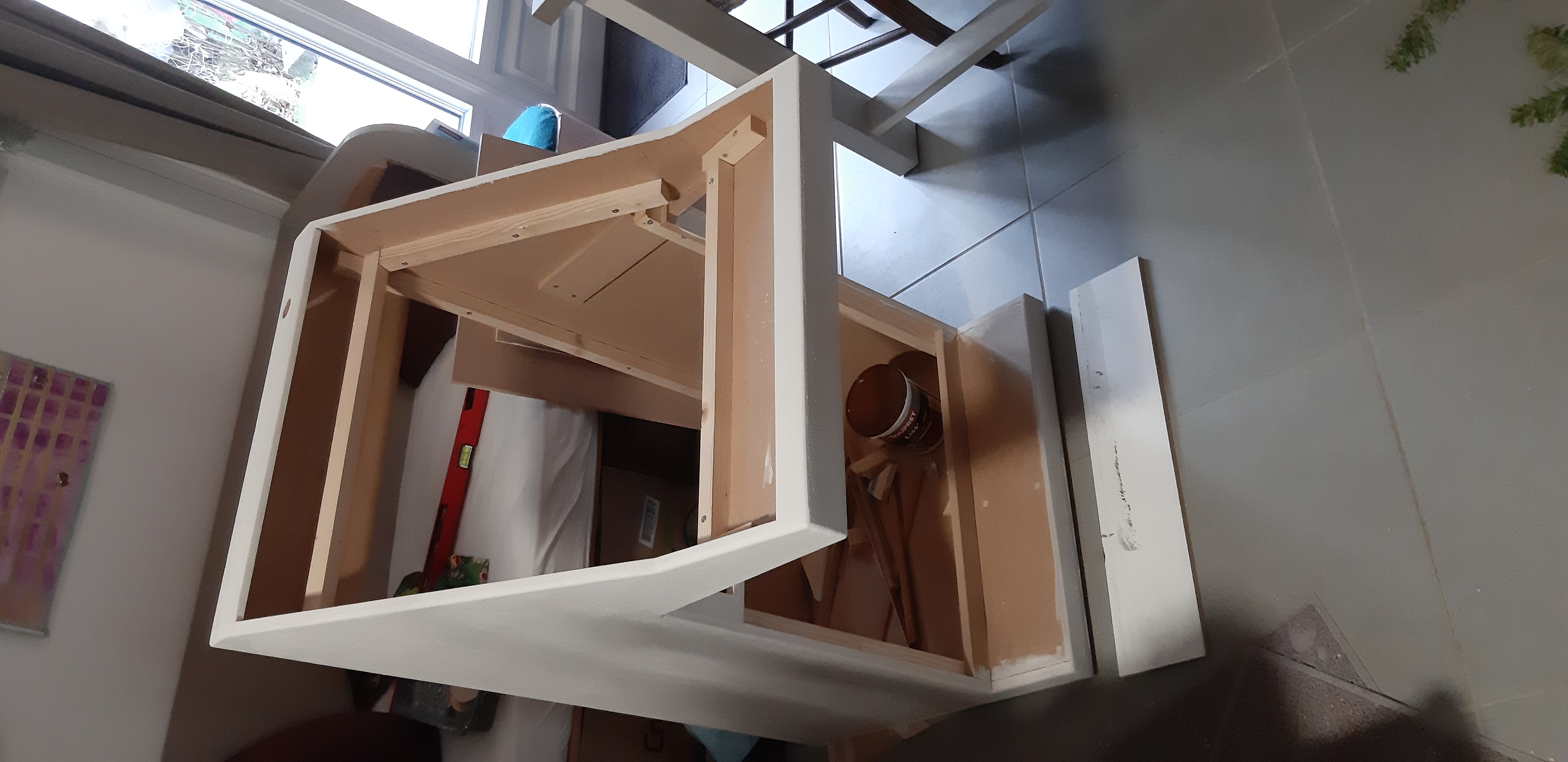

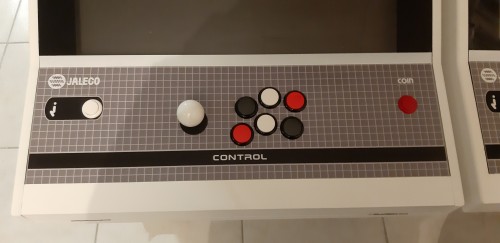

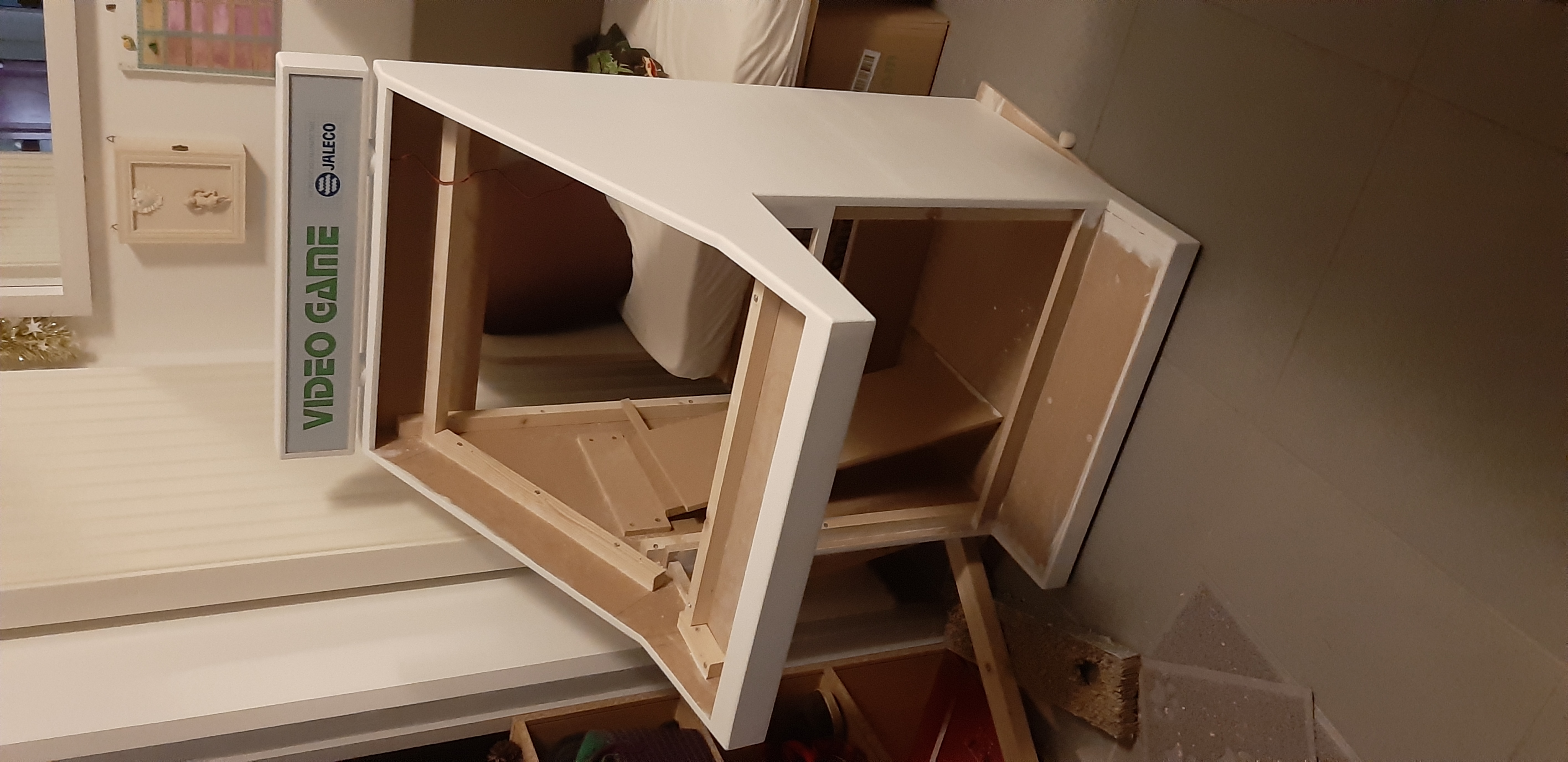

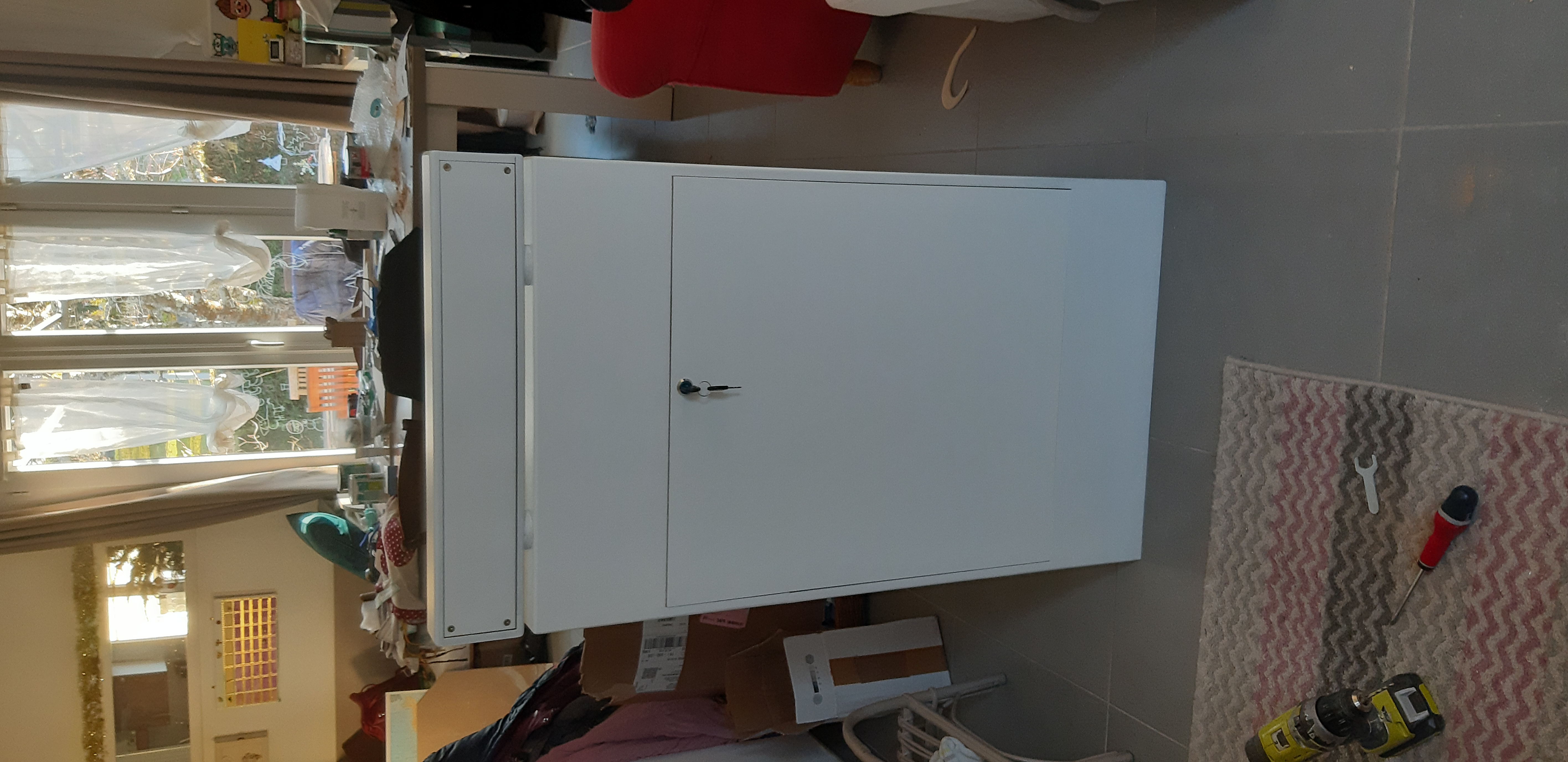

ça y est la seconde repro est terminée. Quelques photos du WIP (pour voir certaines photos dans le bon sens, cliquer dessus^^') :

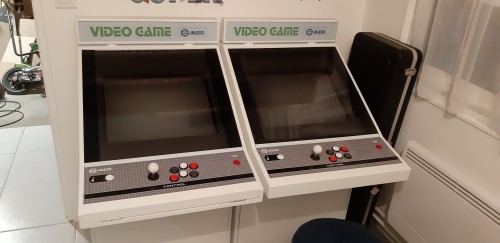

Et la voilà réunie avec sa jeune soeur !

[ゴジラ]

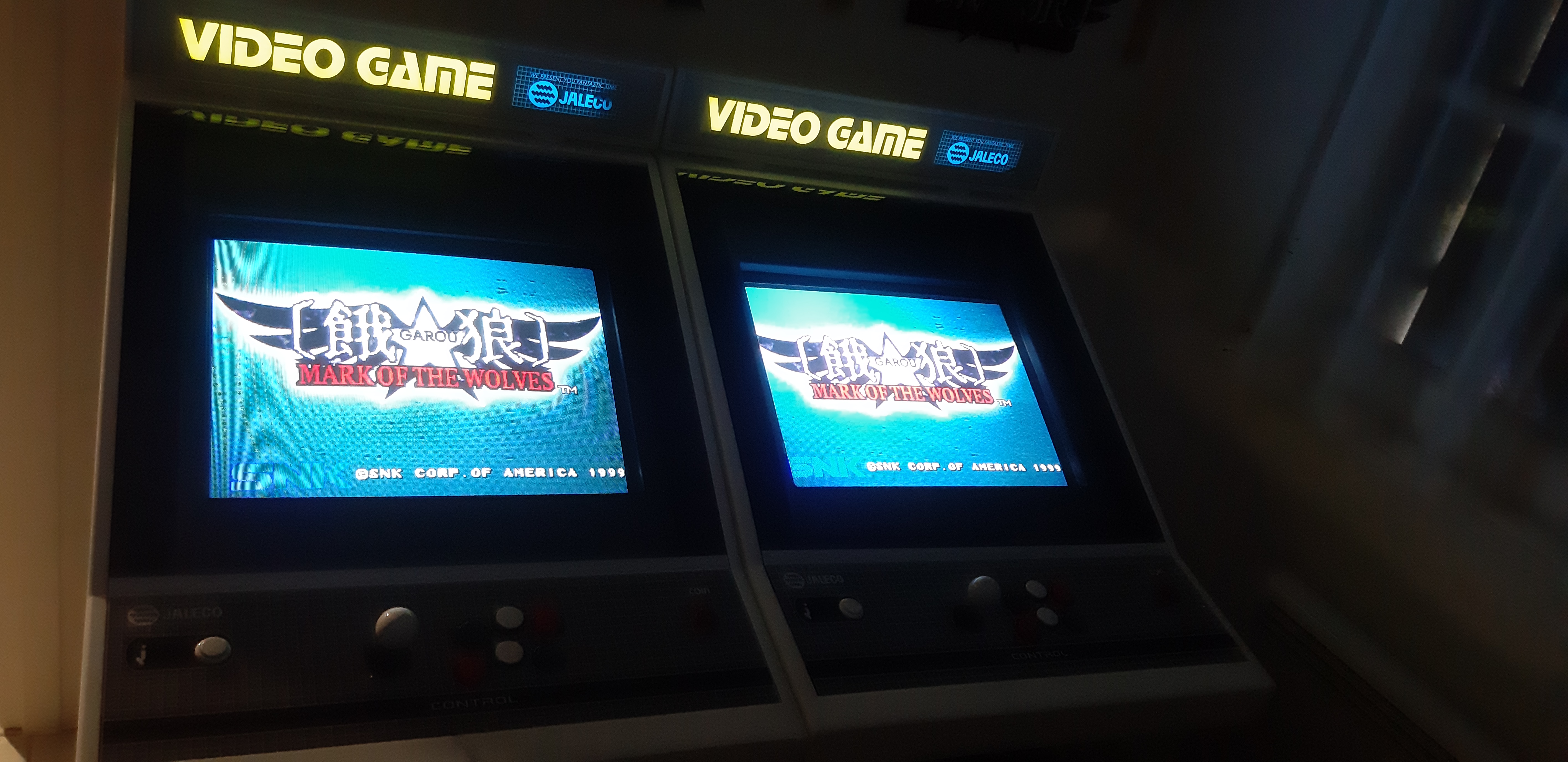

Les 2 coquines peuvent désormais être reliées pour faire du versus :

[Redfield1]

Magnifique.

[crebou]

Je suis admiratif
Superbe le résultat
